华为UPS5000-S-1600kVA
产品说明

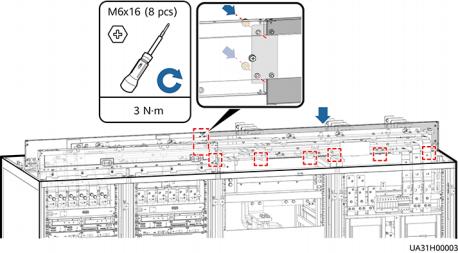

图 3-15 拆除前面板和防尘盖板 步骤2 安装U型封板组件（编号01）。
图 3-16 安装 U 型封板组件

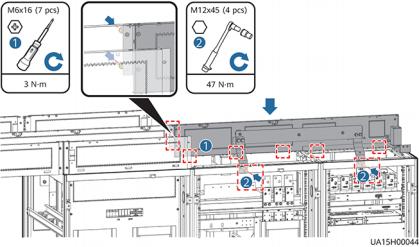

步骤3 安装母排组件（编号02和编号03）并与机柜锁紧。 图 3-17 安装母排组件

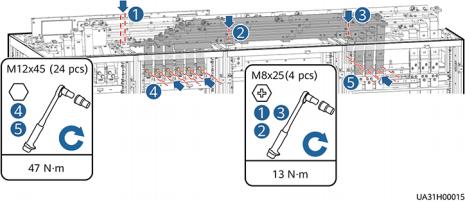

步骤4 使用铜排（编号04-06）连接母排组件（编号02和编号03）。 C口 说明 安装前需先拆下母排组件上预紧的螺钉。
步骤5
步骤6
步骤7
图 3-18 安装母排组件

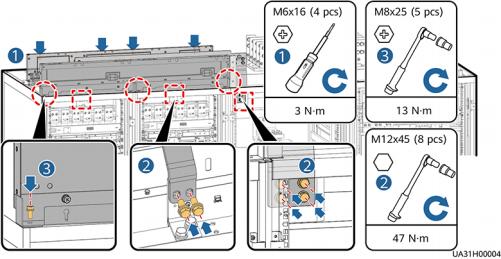

（ 1 ）绝缘柱（此两处绝缘柱不需要用螺钉固定） 安装母排组件（编号07）并与机柜锁紧。
图 3-19 安装母排组件

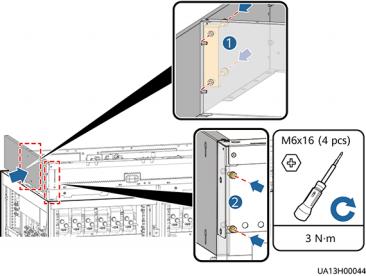

安装左封板（编号08）。
图 3-20 安装封板

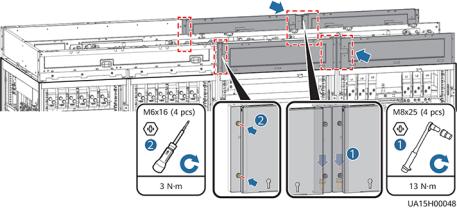

安装输入输出单元侧封板（编号09）。
图 3-21 安装封板
步骤8 安装功率单元3的侧封板（编号10）。 图 3-22 安装封板
步骤9 安装功率单元1和2后封板（编号11 ）。 图 3-23 安装封板
步骤11
步骤12
步骤13
安装旁路单元和输入输出单元封板（编号12）。
图 3-24 安装封板
安装功率单元3的封板（编号13）。
图 3-25 安装封板

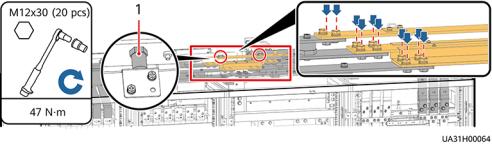

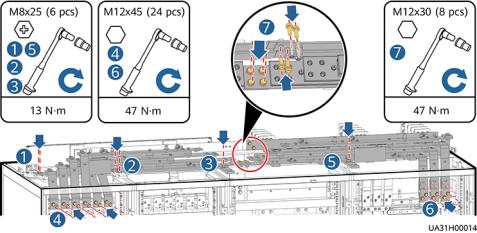

安装功率单元3的母排（编号14）。
图 3-26 安装母排组件
安装输入输出单元2的前后封板（编号15 、16）。
步骤14
|
