华为UPS5000-A-800kVA

1  产品简介

功率柜        功率柜     旁路柜     旁路柜

（1）功率单元

（2）控制单元

（3）主路输入开关（仅满 配机型有）

（4）维修旁路开关

（5）输出开关 （仅满配机型有）

（6）旁路单元

（7）旁路输入开关 （仅满配机型有）

1.  安装设备前请详细阅读用户手册了解产品信息及安全注意事项。

2.  安装操作设备时，必须使用绝缘工具。

3.  UPS必须由华为或其代理商认证的工程师进行安装、调测和维护，否则可能危及人身安全并且导 致设备故障，由此引起的UPS损坏不属保修范围。

2  安装UPS

  2.1  确定UPS安装位置

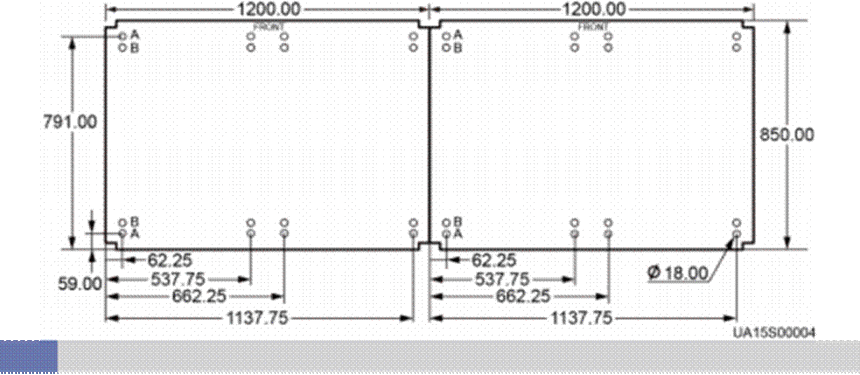

UPS支持槽钢和地面安装，请根据实际情况用划线模板确定安装孔位（单位：mm），打孔并安装膨 胀管。

A：槽钢安装孔位   B：地面安装孔位

2.2  合并功率柜和旁路柜

1.  按底部-顶部-中间的顺序连接功率柜和旁路柜。

2.  固定UPS。

（A）槽钢安装孔位： M12×60螺栓

（B）地面安装孔位： M12×100膨胀螺栓

3.  安装地脚挡板。

4.  拆下旁路柜前盖板、旁路柜10号防护板和功率柜假面板。

5.  剪断连接在编号为23 、24 、25 、26 、30铜排孔之间的绑扎带， 由内向外安装旁路柜和相邻功率 柜间的软铜排，并安装编号为52的软铜排。

3  安装线缆

3.1  UPS接线方法参考

3.2  连接并柜信号线缆

3.3  连接功率线缆和信号线缆

1.  将机柜顶部的盖板移出机柜，在功率线和电池 线走线盖板上打孔并用护线齿粘在孔边缘以保 护线缆，然后再装回机柜。

（A）信号线走线孔    （B）电池线走线孔 （C）功率线走线孔    （D）护线齿

2.  拆除主路和旁路输入之间的连接铜排。

3.  连接地线、功率线和信号线。

信号线

主路输入线

电池线

输出线

地线

旁路输入线

（主旁同源时无需连接）
