华为UPS5000-A-300kVA-单柜

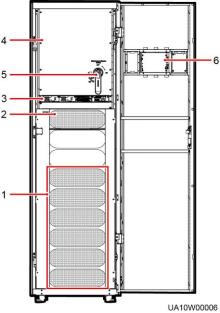

1 产品简介

（1）功率单元        （2）旁路单元          （3）控制单元          （4）配电插框盖板

（5）维修旁路开关    （6）监控显示单元      （7）资料夹

2  安装UPS

1.  确定机柜安装位置，根据图纸在安装

面上画好安装孔位（单位： mm）。

2.  用冲击钻在膨胀螺栓的安装孔位上钻孔，然后将 4个膨胀螺栓安装到安装孔。拧出螺栓，取下弹  垫和平垫。

3.  利用机柜自带滚轮，将机柜移动到安装位置。

4.    （可选）根据实际情况，若UPS需悬空滚轮，操 作步骤参考“无紧固安装”的步骤1和步骤2。

5.  拆除机柜后盖板，然后打开机柜前门。

6.  拔出机柜底部的四个橡皮塞（前后各两个） 。

7.  将4个M12×115的膨胀螺栓插入地面的膨胀螺栓安装孔并紧固膨胀螺栓。

1.  用扳手下调UPS机柜底部的四个支撑地脚，直至UPS机柜底部四个滚轮均悬空， 支撑地脚完全支 撑机柜。

2.  用水平尺检查机柜是否水平，如果不水平， 则继续调整支撑地脚直到UPS达到水平状态。

3  安装线缆

3.1  UPS接线方法参考

3.2   安装线缆

1.  打开前门，拆除配电插框前方的盖板。          2.  移出控制线缆走线盖板，并根据现场实际情 况拆除一定数量的底部小盖板。

3.  拆除主路输入和旁路输入接线端之间的 连接铜排。

5.  连接主路输入和旁路输入线缆。                6.  连接输出线缆。

7.  连接电池线缆。

8.  连接控制线缆。

1.  拆除配电插框前方的盖板。                       2.  根据现场实际情况拆除一定数量的顶部小 盖板。

3.  拆除主路输入和旁路输入接线端之间的连 接铜排。
