1. 安装设备前请详细阅读用户手册了解产品信息及安全注意事项。 2. 安装操作设备时，必须使用绝缘工具。 3. UPS必须由华为或其代理商认证的工程师进行安装、调测和维护，否则可能危及人身安全并且导致设备故障，由此引起的UPS损坏不属于保修范围。 4. 功率线缆和通信线缆布线时，注意防护避免机柜组件划伤线缆。 |
型号 | 重量 | 尺寸（高 ×宽 ×深） |
UPS2000-H-6KRTL-Li | 14kg | 43mm ×430mm ×514mm |
UPS2000-H-10KRTL-Li | 17kg | 86mm ×430mm ×514mm |
|
|
|
|
|
|
|
|
|
|
机型 | 接线端 | 相数 | 额定电压 | 外部断路器 | 配线横截面积 | 端子类型 | 备注 |
6kVA （单进 单出） | 交流输入 | L/N/PE | 1 | 220V AC/230V AC/240V AC | 50A（C特性） | 10mm2 | OT-10mm2-M6端子 | M4螺钉紧固力矩： 1.2N·m M6螺钉紧固力矩： 4.8N·m 说明： • 功率线缆请使用工作温度为 90℃的软导体或者更柔软的导 体，若使用实心导体或绞合导 体的线缆，则可能无法安装。 • 若无汇流盒场景，电池直连至 UPS的线缆使用的OT端子以电 池线缆为准。 • a ：锂电池自带开关。 • b：旁路模式从A相取电，输入 电流为三相总电流。 • 仅支持华为锂电池： ESM- 48100B1 ，编码01074746-015 |
交流输出 | L/N/PE | 1 | 40A（ D特性） | 6mm2 | OT-6mm2-M6端子 |
电池 | + | 2 | 54V DC | 160A a | 2根25mm2 | OT-25mm2-M6端子 |
- | 2根25mm2 |
PE | - | 2根6mm2 | OT-6mm2-90°折弯-M4端子 |
10kVA（单进 单出） | 交流输入 | L/N/PE | 1 | 220V AC/230V AC/240V AC | 80A（C特性） | 16mm2 | OT-16mm2-M6端子 |
交流输出 | L/N/PE | 1 | 63A（ D特性） | 16mm2 | OT-16mm2-M6端子 |
电池 | + | 2 | 54V DC | 250A a | 2根35mm2 | OT-35mm2-M6端子 |
- | 2根35mm2 |
PE | - | 2根6mm2 | OT-6mm2-M6端子 |
10kVA（三进 单出） | 交流输入 | L1/L2/L3/ N/PE | 3 | 380V AC/400V AC/415V AC | 80Ab（C特性） | 16mm2 | OT-16mm2-M6端子 |
交流输出 | L/N/PE | 1 | 220V AC/230V AC/240V AC | 63A（ D特性） | 16mm2 | OT-16mm2-M6端子 |
电池 | + | 2 | 54V DC | 250A a | 2根35mm2 | OT-35mm2-M6端子 |
- | 2根35mm2 |
PE | - | 2根6mm2 | OT-6mm2-M6端子 |
锂电池 | + | 2 | 54V DC | - | 25mm2 | OT-25mm2-M6端子 |
- | 25mm2 |
PE | 6mm2 | OT-6mm2-M6端子 |
|
|
|
|
|
|
|
|
|
|
| 机架式安装以2台6kVA UPS+2个 锂电池，无汇流盒场景为例。 |
6kVA UPS （ 1U ）
预留空间
（ 1U ）
锂电池
（ 3U ）
6kVA UPS （ 1U ）
锂电池
（ 3U ）
| 先安装下方UPS的线缆，然后安装上方UPS的线缆。 |
| 若未安装匹配电阻，会导致 UPS与电池之间通信失败。 |
插框
10kVA UPS （ 2U ） 预留空间 （ 1U ） 锂电池 （ 3U ）
塔式 |
10kVA UPS
（ 2U ）
锂电池 （ 3U ）
插框
02 安装UPS
选配件安装 SNMP
以太网 温湿度传
感器 4G模块
| 干接点卡
|
|
|
UPS2000-H-(6kVA-10kVA) 快速指南 (48V锂电)
插框方孔条正面
后视图 前视图

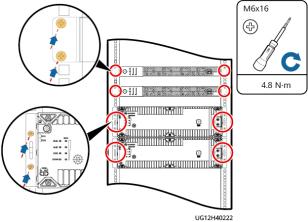

固定UPS和锂电池。
后视图
后视图
若未安装匹配电阻 ， 前视图
会导致UPS与电池之 间通信失败。
03 安装线缆
UPS2000-H-(6kVA-10kVA) 快速指南 (48V锂电)
|
|
|
序号检查项目1输入输出制式发生变化时，请确认输入端口、输出端口的短接排状态及接线方法正确。2确认输入电源相序正确。 用万用表检查输入、输出无短路。3检查电缆的连接点，端子连接必须稳固。4检查电池连接线和电压，电池正负极不能接反，电压应符合行业标准。5检查锂电池组和UPS之间的连接，确认连接正确。6检查输入空开和所有的负载空开的状态，确认为OFF。7检查功率电缆和控制电缆的标识，确保正确。8检查接地线，应可靠连接。 检查零线与地线间的电压差，应小于5V AC。9检查匹配电阻正确安装。10测量UPS的前级输入开关的电压及频率，电压范围：80V AC ～280V AC （相电压），额定频 率： 50Hz/60Hz。11用万用表测量锂电池正、负极电压范围为41 V~51 V。
|
UPS2000-H-(6kVA-10kVA) 快速指南 (48V锂电)
05 开机
| 1. 对并机系统中单台UPS执行“关机操作”， 该台UPS将关闭， 进入无输出状态，其余UPS继续并联工作。2. 长按锂电池面板的MANUAL ON/OFF按钮≥5s且＜ 15s ，锂电池下电。3. 断开该UPS的交流输入空开K1及交流输出空开Q1 。该UPS所有指示灯熄灭，风扇停止运行， 此时该UPS 停止工作。4. 完成以上操作后该UPS将退出整个并机系统。 |
| 对UPS系统逐台执行“关机操作”后，所有UPS将同时关闭逆变切换到旁路工作模式。 |
| 1. 关闭负载。2. 对UPS系统逐台执行“关机操作”后，所有UPS将同时关闭逆变切换到旁路工作模式。3. 长按锂电池面板的MANUAL ON/OFF按钮≥5s且＜ 15s ，锂电池下电。4. 断开UPS系统的主路交流输入空开K1和K2以及主路交流输入总空开K ，断开UPS系统的交流输出空开Q1 和Q2以及交流输出总空开Q。所有指示灯熄灭，风扇停止运行，此时UPS停止工作，负载断电。 |
按键功能 | 说明 |
开启逆变 | 旁路供电状态时（旁路指示灯亮）， 长按UPS面板上的“按键”5s 以上，逆变指示灯闪烁，同时听到“滴”一声，松开UPS按键，开 启逆变过程请勿操作按键，开机命令下发成功，逆变指示灯常亮， UPS将进入市电逆变工作模式。 |
关闭逆变 | UPS逆变状态时，长按UPS面板上的“按键”5s以上，逆变指示灯 闪烁，同时听到“滴”一声，松开UPS按键，关闭逆变过程请勿操 作按键，关机命令下发成功，逆变指示灯常灭， UPS将关闭逆变器 输出进入旁路工作模式。 |
开启WiFi | 关闭WiFi状态时，按下按键0.5s，开启WiFi（WiFi指示灯亮）。 |
关闭WiFi | 开启WiFi状态时，按下按键0.5s，关闭WiFi（WiFi指示灯灭）。 |
1. 长按锂电池面板的MANUAL ON/OFF按钮≥5s且＜ 15s ，锂电池上电。
2. 闭合UPS的主路交流输入空开K1。此时UPS处于旁路工作状态（旁路指示灯亮）， UPS的sL端输出旁路电 压， pL端没有电压输出。
3. 如果UPS面板告警指示灯闪烁，可通过APP查看告警详情并处理。
4. 按以下方式之一进行开机操作 ，启动UPS进入市电逆变工作模式。 APP安装和登录详见附录。
• 旁路供电状态时（旁路指示灯亮），长按UPS面板上的“按键”5s以上， 逆变指示灯闪烁， 同时听到“滴” 一声，松开UPS按键，开启逆变过程请勿操作按键，开机命令下发成功，逆变指示灯常亮， UPS将进入市
电逆变工作模式。
| 2. 按以下方式之一 ，下载并安装APP。• 通过浏览器下载APP“NetEco”并安装。• 通过华为应用市场下载APP“NetEco”并安装。 |
• 通过APP“配置>控制>开/关机”进行开机，开机成功后UPS进入市电逆变工作模式。
• Web通过“实时监控 > UPS系统 > 运行控制”，可对UPS进行开机操作。
5. 确认系统运行正常后，闭合UPS的交流输出空开Q1给负载供电。
1. 长按锂电池面板的MANUAL ON/OFF按钮≥5s且＜15s，锂电池上电。
| • 首次登录， 必须修改密码，以提高账号安全性 ，避免数据被篡改。• 首次登录，需输入WiFi密码。 |
2. 闭合UPS的主路交流输入空开K1 、K2以及主路交流输入总空开K，此时整个并机系统处于无输出状态。
3. 如果UPS面板告警指示灯闪烁，可通过APP查看告警详情并处理 。 APP安装和登录详见附录。
| 1. 开启手机的WLAN。2. 关闭手机的移动数据。3. UPS上电。4. 短按UPS按键约0.5s ，开启UPS的WiFi（WiFi指示灯常亮）。 |
4. 并机配置参数自适应，选择“配置 > 系统参数 > 并机设置”客户可根据实际情况手动设置。
5. 逐台UPS进行 “开机操作” ，然后逆变关机，输出PL端子有电压输出。
6. 闭合的输出空开Q1（用户自行配置） ， 断开输出空开Q2（用户自行配置）， 测量输出空开Q2前后两端 的电压差不超过2V。
7. 闭合输出空开Q2。
8. 对UPS并机系统逐台执行“开机操作”后， UPS并机系统将同时切换到市电逆变工作模式。
9. 确认系统运行正常后 ，闭合并机系统交流输出空开Q1 、Q2以及输出端总空开Q（用户自行配置），逐个 启动负载设备。
| 按键 WiFi指示灯5. 在移动设备中打开“NetEco”APP，进入选择应用界面 。 |
按以下方式之一进行关机操作 ，关闭UPS。
• UPS逆变状态时，长按UPS面板上的“按键”5s以上，逆变指示灯闪烁，同时听到“滴”一声，松开UPS按 键，关闭逆变过程请勿操作按键，关机命令下发成功，逆变指示灯常灭， UPS将关闭逆变器输出进入旁路 工作模式。
• 通过APP“配置>控制>开/关机”进行关机，关机成功后UPS进入旁路工作模式。
• 通过Web“实时监控 > UPS系统 > 运行控制”，可对UPS进行关机操作。
1. 关闭负载。
2. 对UPS执行“关机操作”， UPS关闭逆变器输出切换到旁路工作模式。
3. 长按锂电池面板的MANUAL ON/OFF按钮≥5s且＜ 15s ，锂电池下电。
4. 断开UPS的主路交流输入空开K1 ，断开输出空开Q1。所有指示灯熄灭， 风扇停止运行，此时UPS停止工 作，负载断电。
6. 点击“UPS”进入连接WiFi界面，按以下方式之一 ，连接WiFi 。
• 手动连接WiFi 。
① 点击手动连接WiFi ，进入选择WLAN界面。
② 选择名称后12位和SN号相同的UPS WiFi名称连接。
