华为UPS2000-A-3kVA

1  产品简介

（ 1 ）市电输入插座（ 1kVA/2kVA： C14；3kVA：C20） （2）输入电路断路器

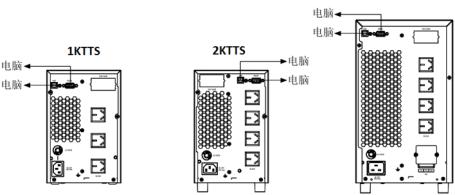

（3）USB接口（该端口支持安全保护机制）                    （4）RS232接口

（5）选配卡插槽                                                                  （6）外接电池连接器（仅长机支持）

（7）输出插座（国标10A规格）                                         （8）输出端子（接入2.5mm2线缆）

版权所有 ©

华为数字能源技术有限公司2021。保留一切权利。

2  安装设备

1.  首先检查包装箱，检查UPS的包装是否完好无损，是否有明显压痕或者破损 的地方。

2. 打开UPS的包装， 对照装箱清单，检查UPS的所有附件是否完整。

3. 取出UPS，按照如图所示的方式将塔式UPS放置于平稳的安装面上。

3  安装线缆

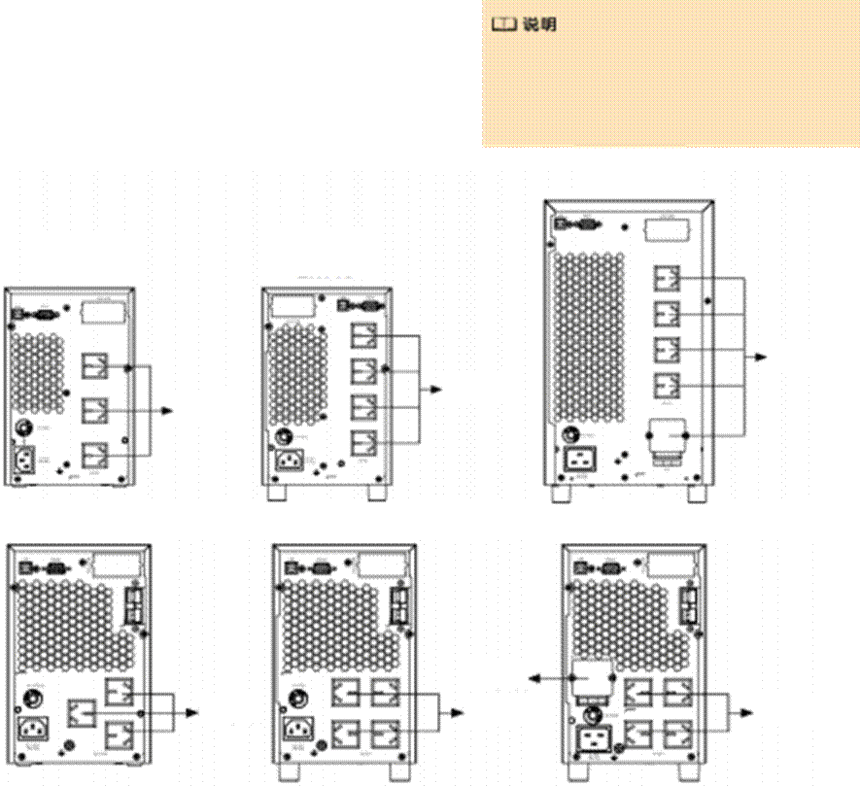

  3.1  安装交流输出线缆

•  插座型输出，请将负载设备的输入线插上输出插座。

•  对于端子型输出，请按如下步骤进行接线：

a) 取下接线端子上的小保护盖。

b) 建议您使用2.5mm2 的电源线。

c) 在完成接线后，请再确认所有接线是否正确。

d) 将小保护盖装回后面板。

只有3kVA UPS含有端子型输出 和插座型输出两种输出形式，

1kVA和2kVA机型均只有插座型 输出。

3KTTS

1KTTS                                 2KTTS

UPS负载

UPS负载

UPS负载

1KTTL                                     2KTTL                                          3KTTL

UPS负载

UPS负载   UPS负载

UPS负载

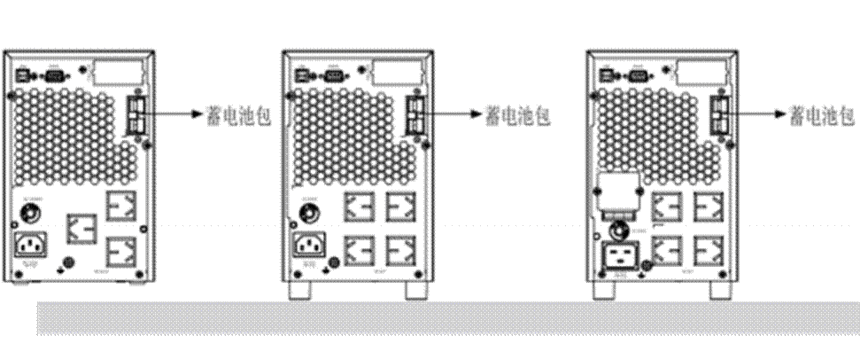

3.2 安装电池线缆（可选，长机操作）

连接长机与外置电池箱 （此步骤为长机可选，标机内置电池，无外接电池接口） 。电池箱安装详见

《UPS2000-A-(1kVA-3kVA) 电池箱 快速安装指南》。

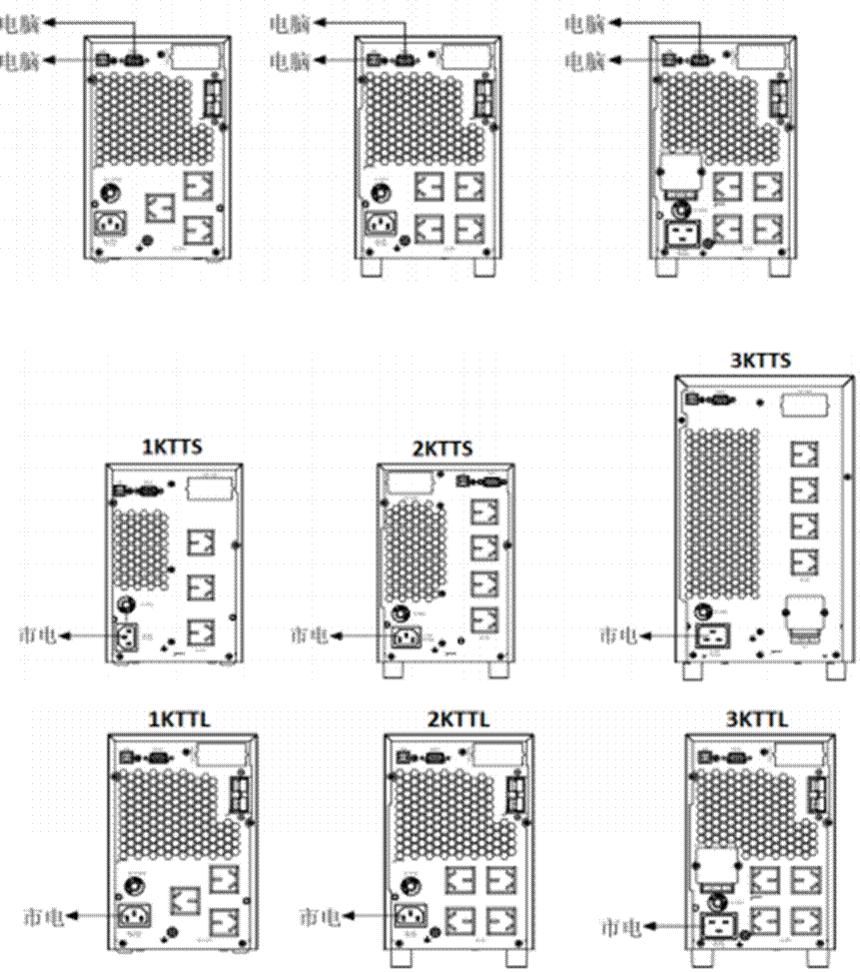

取出发货附件中的输入电源线缆，连接UPS的市电输入线缆。

4  安装选配卡

选配卡的具体安装步骤请参考《 RMS-SNMP01B SNMP卡 用户手册》 、《 RMS- RELAY01B 用户手册》、《 RMS-MODBUS01B 用户手册》。

1KTTS                              2KTTS

1KTTL                                    2KTTL                                         3KTTL

选配卡                                        选配卡                                              选配卡

5  安装后检查

6  操作与运行

开机/静音按键       选择按键      关机/输入按键

6.1  设置UPS关键参数
