1 产品简介
UPS 型号 | 文中简称 | 重量 | 尺寸（高 ×宽 ×深） |
UPS2000-A-1KTTS | 1K-标机-塔式-国标 | 9.4kg | 220mm ×145mm ×282mm |
UPS2000-A-1KTTL | 1K-长机-塔式-国标 | 4.6kg | 220mm ×145mm ×282mm |
UPS2000-A-2KTTS | 2K-标机-塔式-国标 | 17.5kg | 220mm ×145mm ×397mm |
UPS2000-A-2KTTL | 2K-长机-塔式-国标 | 7.3kg | 220mm ×145mm ×397mm |
UPS2000-A-3KTTS | 3K-标机-塔式-国标 | 27.0kg | 318mm ×190mm ×421mm |
UPS2000-A-3KTTL | 3K-长机-塔式-国标 | 8.0kg | 220mm ×145mm ×397mm |
（ 1 ）市电输入插座（ 1kVA/2kVA： C14；3kVA：C20） （2）输入电路断路器
（3）USB接口（该端口支持安全保护机制） （4）RS232接口
（5）选配卡插槽 （6）外接电池连接器（仅长机支持）
（7）输出插座（国标10A规格） （8）输出端子（接入2.5mm2线缆）
版权所有 ©
华为数字能源技术有限公司2021。保留一切权利。
2 安装设备
1. 首先检查包装箱，检查UPS的包装是否完好无损，是否有明显压痕或者破损 的地方。
2. 打开UPS的包装， 对照装箱清单，检查UPS的所有附件是否完整。
3. 取出UPS，按照如图所示的方式将塔式UPS放置于平稳的安装面上。
3 安装线缆

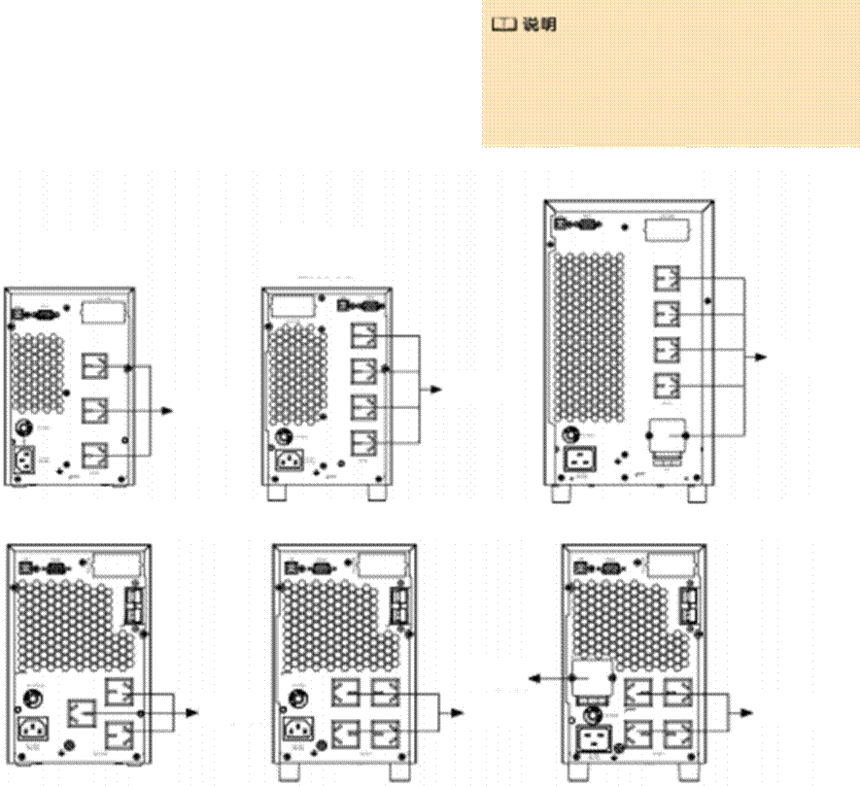

3.1 安装交流输出线缆
• 插座型输出，请将负载设备的输入线插上输出插座。
• 对于端子型输出，请按如下步骤进行接线：
a) 取下接线端子上的小保护盖。
b) 建议您使用2.5mm2 的电源线。
c) 在完成接线后，请再确认所有接线是否正确。
d) 将小保护盖装回后面板。
只有3kVA UPS含有端子型输出 和插座型输出两种输出形式，
1kVA和2kVA机型均只有插座型 输出。
3KTTS
1KTTS 2KTTS
UPS负载
UPS负载
UPS负载
1KTTL 2KTTL 3KTTL
UPS负载
UPS负载 UPS负载
UPS负载

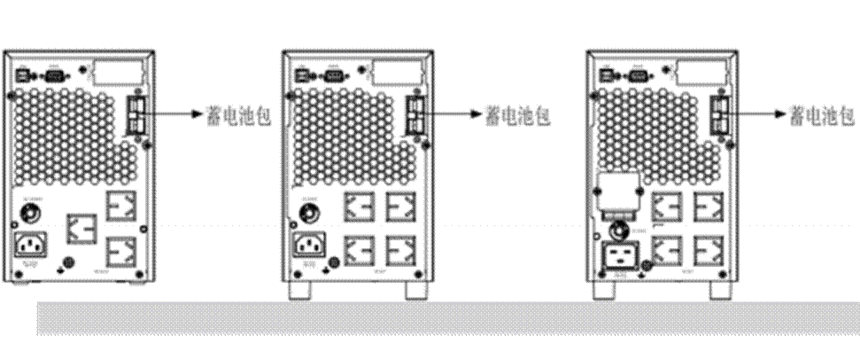

3.2 安装电池线缆（可选，长机操作）
连接长机与外置电池箱 （此步骤为长机可选，标机内置电池，无外接电池接口） 。电池箱安装详见
《UPS2000-A-(1kVA-3kVA) 电池箱 快速安装指南》。
|
|
|
|
|
|
|
|
|
|
|
| 1KTTL 2KTTL 3KTTL |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 电池箱 |
|
|
|
|
| 电池箱 |
|
| 电池箱 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

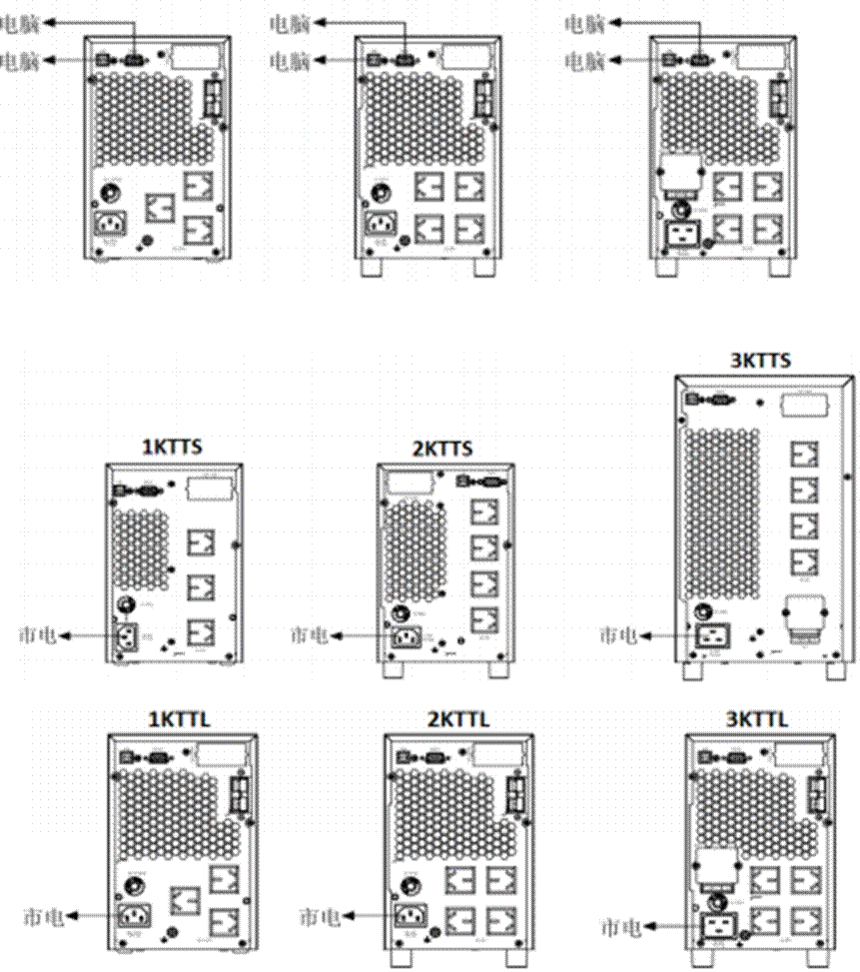

| 3.3 安装通讯线 |
|
|
|
|
|
|
|

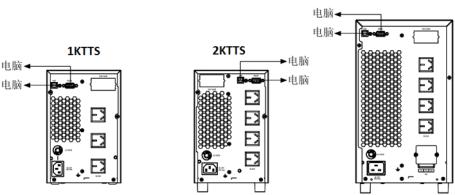

按照图示，选用USB接口或者RS232接口，将UPS连接至PC机上，以便对UPS的运行状态进行监 控。
2KTTL 3KTTL
取出发货附件中的输入电源线缆，连接UPS的市电输入线缆。

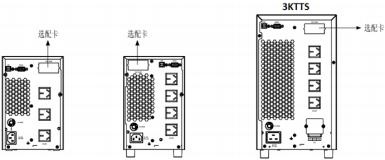

4 安装选配卡
选配卡的具体安装步骤请参考《 RMS-SNMP01B SNMP卡 用户手册》 、《 RMS- RELAY01B 用户手册》、《 RMS-MODBUS01B 用户手册》。
1KTTS 2KTTS
1KTTL 2KTTL 3KTTL
选配卡 选配卡 选配卡
5 安装后检查
序号 | 检查项目 | 验收标准 |
1 | 电缆布放 | 电缆布置合理，符合施工要求。 |
2 | 电缆连接 | 所有电缆连接处都不能有松动，用相应的力矩扳手校 验螺钉是否拧紧，连接正确，无破损。 |
3 | USB、网口等电缆连接 | USB 、网口等控制电缆的连接必须正确，紧固。 |
4 | 电缆标签 | 电缆两头都需要标记，标签上标注要简洁易懂。 |
5 | 地线连接 | 需连接到机房内接地排，并连接牢靠，用万用表测量 UPS地线与机房地线排之间的电阻，阻值必须小于 0.1 Ω。 |
6 | 扎带间距 | 扎带要均匀使用，且剪断处不留尖角，以免划伤维护 人员。 |
7 | 运行环境 | 清理机柜内外导电性粉尘及其他杂物。 |
6 操作与运行
开机/静音按键 选择按键 关机/输入按键
6.1 设置UPS关键参数
