安装挂耳。
在机架上安装有两种方式，请根据实际情况操作。

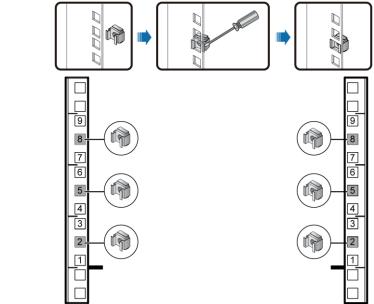

方式1：浮动螺母+普通导轨。导轨下端平面对齐整U位的下边缘，分别在图示2 、5和8的位置安装浮动螺母，共6个。
1U
普通导轨— o—— 整U位下边缘
方法2：可调节导轨（可选）+浮动螺母。
A. 确定安装位置：其中导轨总高度为2U。安装时导轨下端平面对齐需要安装的整U位的下边缘。

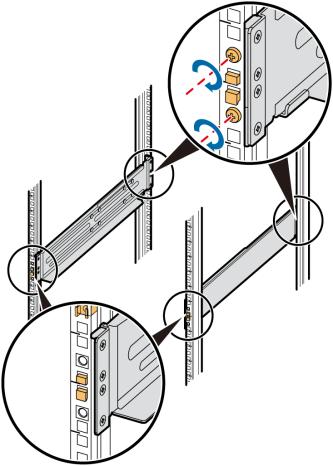

B. 将导轨前后两端的挂耳卡入对应的方孔条安装孔，并用M6 × 16的面板螺钉将导轨后端固定，调平滑道，导轨前端的 螺钉暂不安装。另外一侧导轨的安装方法完全相同。
C. 在两侧导轨(前端)上方安装浮动螺母，安装位置如下图所示。
2U
整U位
下边缘
左侧可调
节导轨
浮动螺母
将设备放置于滑道上，用M6 × 16TM的螺钉通过挂耳上的安装孔将设备固定在机架上。

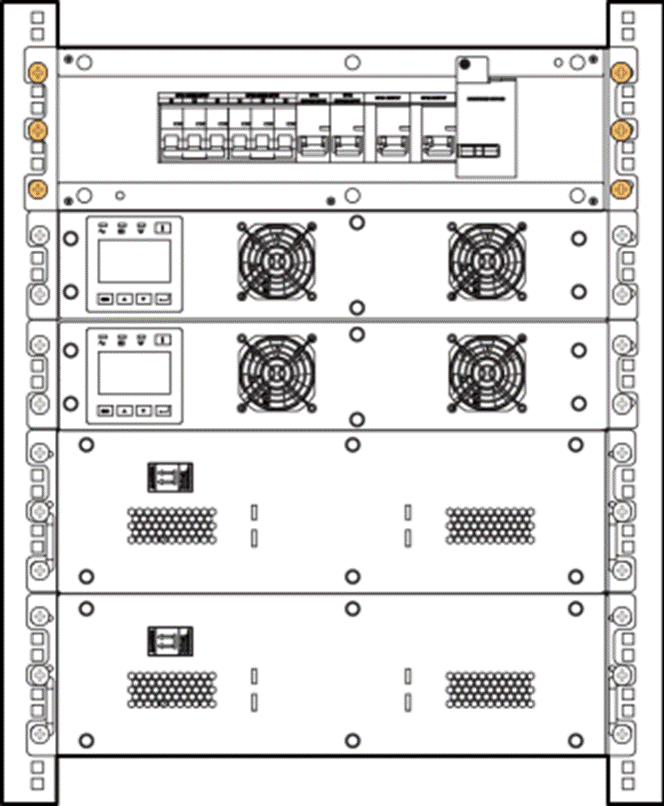

PDU
电池包
3U(选配件)
UPS 2U
3U(选配件)
| △注意塔式安装时，请先将设备放平以便安装线缆， 线缆安装完成后，再将UPS等设备立起。 |
安装前面板，机架转塔式需要将前面板上的Logo逆时针旋转90 °。
组装支撑座。两模块组装时应将连接扣对准插口，向插口轴向使力。
每组设备需要安装两组支撑座，首先将支撑座平放在地上，确定两组支撑座的安装距离(≥280mm），然后将设备依次 放置于支撑座上，固定好。
PDU在塔式安装完后，顶部和底部各有4个螺丝孔，需用橡胶堵头堵住（橡胶堵头随PDU发货）。
PDC-0091V2ACIOA 3U
电池包 （选配件）3U
橡胶堵头
将PDU上的空开置于OFF。

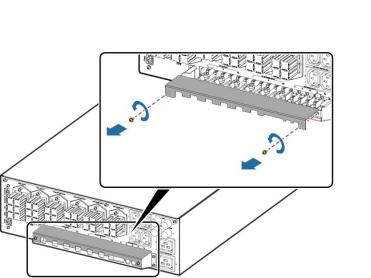

卸掉螺钉，取下接线排盖板。
安装线缆。
输入、输出、地线等需根据实际走线路径，截取长度适宜的线缆，并安装OT端子，制作方法如下图所示：
6kVA/10kVA（单进单出）线缆连接（1+1并机/2+0并机）
u 功率线缆力矩表
设备 | 工具 | 螺钉规格 | 力矩 |
6kVA UPS |
力矩螺丝刀 | M4 X 0.7p | 1.3N·m |
10kVA UPS | M5 X 0.8p | 1.5N·m |
PDU | M5 X 0.8p | 1.5N·m |
u 线缆清单表
说明 1. 表格只列出直接和PDU连接线缆，其他间接接线和线缆类型，请查看相关设备快速安装指南。 2. 现场制作线缆颜色请根据当地行业标准配置。 3. 如客户自行购买输入输出电缆，建议选择符合UL或IEC等标准的电缆。 4. 接线时要先接PDU与负载、市电之间的线缆，然后再接UPS与PDU之间的线缆。 |
序 号 | 功能 | 外观 | 配线规格 | 备注 |
1 | PDU AC OUTPUT 电缆 |
| 6mm²（6kVA UPS 1+1并 机）/10mm²（10kVA UPS 1+1并机） | 现场制作 |
16mm²（6kVA UPS 2+0并 机）/16mm²（10kVA UPS 2+0并机） |
2 | PDU AC BYPASS INPUT 电 缆 |
| 6mm²（6kVA UPS 1+1并 机） / 10mm²（10kVA UPS 1+1并机） | 现场制作 |
16mm²（6kVA UPS 2+0并 机）/16mm²（10kVA UPS 2+0并机） |
3 | PDU UPS1 BYPASS INPUT 电 缆 |
| 不涉及 | 1. 线缆编码为 04090674 ，随 PDU发货。 2. 6kVA UPS接线需 剪掉线缆上已有的 M6 OT端子，替 换成M4的 OT端 子，M4 OT端子 随PDU发货，包 装袋编码为 14170017。 |
4 | PDU UPS1 OUTPUT 电缆 |
| 不涉及 |
