华为UPS5000-S-1600kVA
产品说明

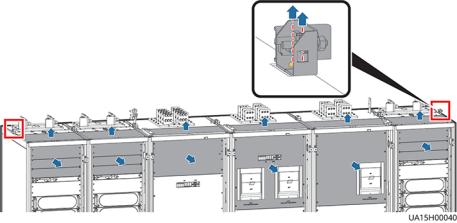

图 3-15 拆除前面板和防尘盖板 步骤2 安装U型封板组件（编号01）。

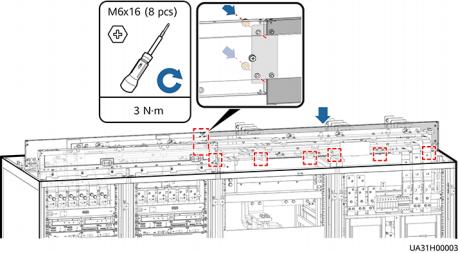

图 3-16 安装 U 型封板组件

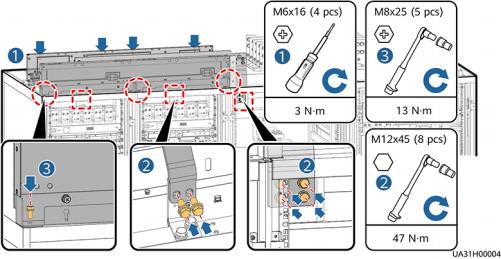

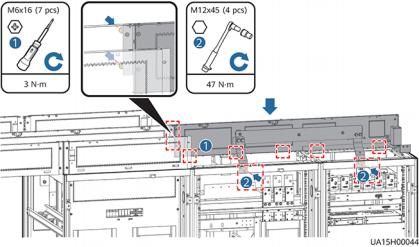

步骤3 安装母排组件（编号02和编号03）并与机柜锁紧。 图 3-17 安装母排组件

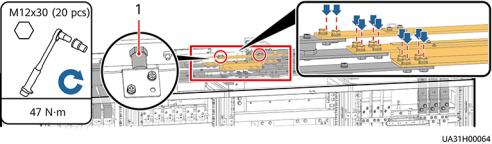

步骤4 使用铜排（编号04-06）连接母排组件（编号02和编号03）。 C口 说明 安装前需先拆下母排组件上预紧的螺钉。
步骤5
步骤6
步骤7
图 3-18 安装母排组件
（ 1 ）绝缘柱（此两处绝缘柱不需要用螺钉固定） 安装母排组件（编号07）并与机柜锁紧。
图 3-19 安装母排组件

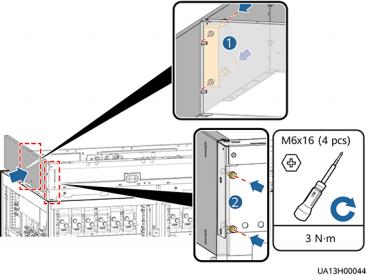

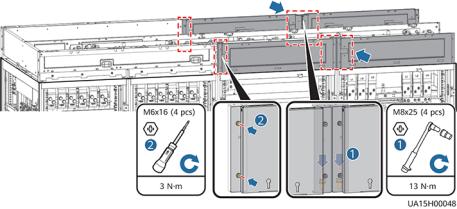

安装左封板（编号08）。
图 3-20 安装封板

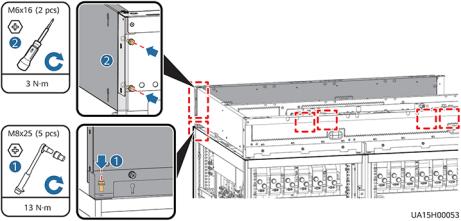

安装输入输出单元侧封板（编号09）。
图 3-21 安装封板
步骤8 安装功率单元3的侧封板（编号10）。 图 3-22 安装封板
步骤9 安装功率单元1和2后封板（编号11 ）。 图 3-23 安装封板
步骤11
步骤12
步骤13
安装旁路单元和输入输出单元封板（编号12）。
图 3-24 安装封板
安装功率单元3的封板（编号13）。
图 3-25 安装封板
安装功率单元3的母排（编号14）。
图 3-26 安装母排组件
安装输入输出单元2的前后封板（编号15 、16）。
步骤14
步骤15
步骤16
图 3-27 安装封板
安装功率单元3的右封板（编号17 ）。 图 3-28 安装封板
安装母排盖板支撑件。 图 3-29 安装母排盖板支撑件
为每个功率单元安装电池接线防护罩围板。
图 3-30 安装电池接线防护罩围板
步骤17 安装挂板（左右挂板编号为18）。 图 3-31 安装挂板
（ 1 ）功率单元1挂板 （2）功率单元2挂板 （3）旁路单元挂板 （4）输入输出单元1挂板 （5）输入输出单元2挂板 （6）功率单元3挂板 步骤18 安装母排盖板。
----结束
背景信息
● 制作线缆时，务必远离机柜，避免线缆碎屑不小心进入机柜，引起上电打火造成人 身伤害及设备损害。 ● 安装线缆完毕后，请及时清理机柜顶部、底部、铜排接线等位置。务必保障机柜内 和四周无积尘和碎屑。 ● 用户现场制作端子，剥线时铜线的长度应与端子紧固导体部分等长。
操作步骤 步骤1 将线缆布放到机柜中并绑扎到就近的梁上。 步骤2 将线缆拉到需要连接的铜排上，确定线缆长度做好剪线位置标记。 步骤3 将已做好标记的线缆拉出柜外，从剪线位置剪断多余线缆，剥线并压接端子。 图 3-33 机柜外制作线缆端子
C口 说明 根据实际情况选择走线路径，图示仅作参考。 步骤4 将已压接好端子的线缆接到对应的铜排上。 步骤5 清理机柜内杂物。 ----结束
背景信息 图 3-34 铜排位置示意（机柜后视图）
（ 1 ）电池输入 （2）UPS输出 （3）主路输入 （4）旁路输入 （5）电池PE （6）等电位地
表 3-5 功率线缆端子要求

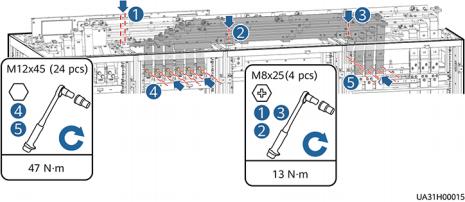

操作步骤 步骤1 连接等电位地和机房接地排。 步骤2 安装主路输入和旁路输入之间的连接铜排（ N 、PE铜排）。
图 3-35 安装连接铜排
步骤3 （仅主旁同源方式时操作）安装主路输入和旁路输入之间的连接铜排（ L1 、L2 、L3铜 排）。 图 3-36 安装连接铜排

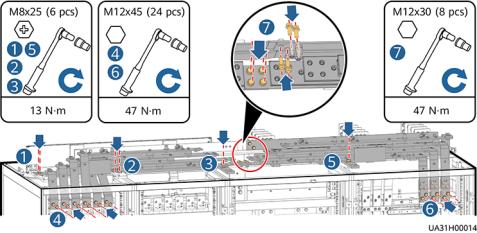

步骤4 安装U 、V 、W铜排。
步骤5 步骤6
步骤7
图 3-37 安装连接铜排
根据顶部铜排位置图连接输入输出母排和电池线。 为每个功率单元安装防护罩顶部支撑件和盖板。 图 3-38 安装顶部支撑件和盖板
|
