华为UPS5000-A-300kVA-单柜
产品说明

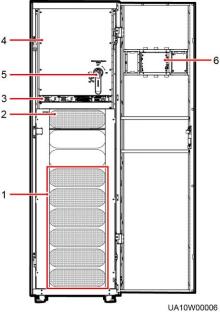

（1）功率单元 （2）旁路单元 （3）控制单元 （4）配电插框盖板 （5）维修旁路开关 （6）监控显示单元 （7）资料夹
1. 确定机柜安装位置，根据图纸在安装 面上画好安装孔位（单位： mm）。
2. 用冲击钻在膨胀螺栓的安装孔位上钻孔，然后将 4个膨胀螺栓安装到安装孔。拧出螺栓，取下弹 垫和平垫。 3. 利用机柜自带滚轮，将机柜移动到安装位置。 4. （可选）根据实际情况，若UPS需悬空滚轮，操 作步骤参考“无紧固安装”的步骤1和步骤2。 5. 拆除机柜后盖板，然后打开机柜前门。 6. 拔出机柜底部的四个橡皮塞（前后各两个） 。
7. 将4个M12×115的膨胀螺栓插入地面的膨胀螺栓安装孔并紧固膨胀螺栓。
1. 用扳手下调UPS机柜底部的四个支撑地脚，直至UPS机柜底部四个滚轮均悬空， 支撑地脚完全支 撑机柜。 2. 用水平尺检查机柜是否水平，如果不水平， 则继续调整支撑地脚直到UPS达到水平状态。
|
