华为PDC-0091V2ACIOA V100R001
产品说明
1U

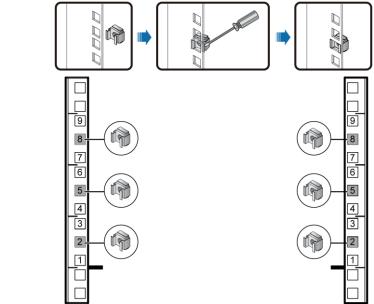

方法2：可调节导轨（可选）+浮动螺母。 A. 确定安装位置：其中导轨总高度为2U。安装时导轨下端平面对齐需要安装的整U位的下边缘。 B. 将导轨前后两端的挂耳卡入对应的方孔条安装孔，并用M6 × 16的面板螺钉将导轨后端固定，调平滑道，导轨前端的 螺钉暂不安装。另外一侧导轨的安装方法完全相同。
2U
整U位
左侧可调 节导轨 浮动螺母
将设备放置于滑道上，用M6 × 16TM的螺钉通过挂耳上的安装孔将设备固定在机架上。
PDU
电池包
安装前面板，机架转塔式需要将前面板上的Logo逆时针旋转90 °。 组装支撑座。两模块组装时应将连接扣对准插口，向插口轴向使力。 每组设备需要安装两组支撑座，首先将支撑座平放在地上，确定两组支撑座的安装距离(≥280mm），然后将设备依次 放置于支撑座上，固定好。 PDU在塔式安装完后，顶部和底部各有4个螺丝孔，需用橡胶堵头堵住（橡胶堵头随PDU发货）。
|
|||||||||||||||||||||||
