华为UPS5000-A-800kVA
产品说明
功率柜 功率柜 旁路柜 旁路柜
（1）功率单元 （2）控制单元 （3）主路输入开关（仅满 配机型有） （4）维修旁路开关 （5）输出开关 （仅满配机型有） （6）旁路单元 （7）旁路输入开关 （仅满配机型有）
1. 安装设备前请详细阅读用户手册了解产品信息及安全注意事项。 2. 安装操作设备时，必须使用绝缘工具。 3. UPS必须由华为或其代理商认证的工程师进行安装、调测和维护，否则可能危及人身安全并且导 致设备故障，由此引起的UPS损坏不属保修范围。

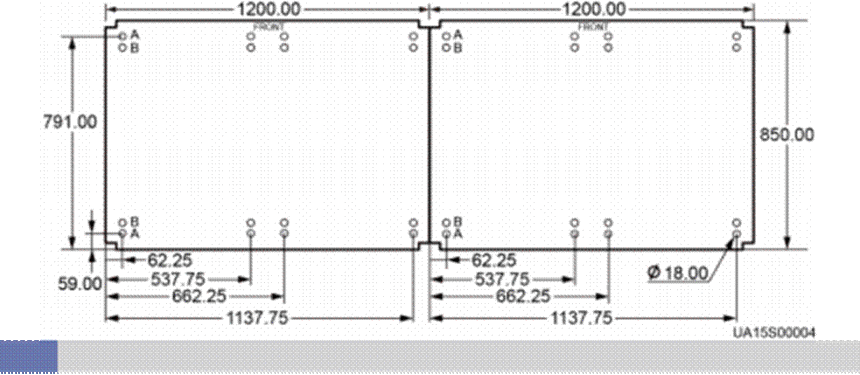

2.1 确定UPS安装位置 华为UPS5000-A-800kVA UPS支持槽钢和地面安装，请根据实际情况用划线模板确定安装孔位（单位：mm），打孔并安装膨 胀管。 A：槽钢安装孔位 B：地面安装孔位
1. 按底部-顶部-中间的顺序连接功率柜和旁路柜。
2. 固定UPS。 |
||||||||||||||
