华为UPS2000-H-10kVA

产品说明










  塔式典型场景

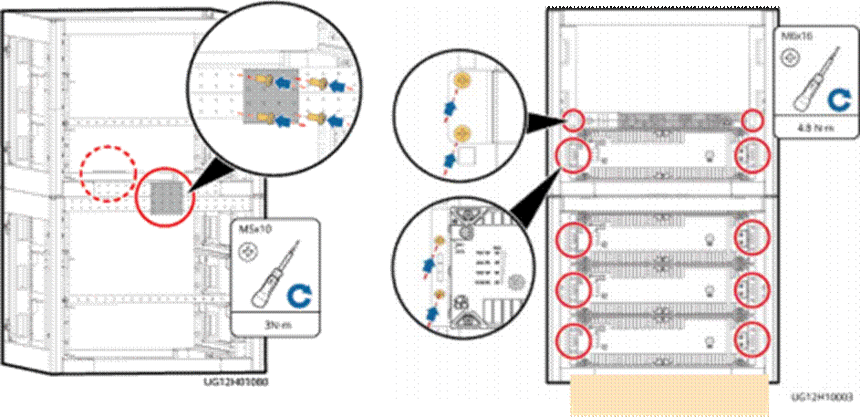

  安装浮动螺母

插框方孔条正面











后视图                                                                                       前视图























文本框: 固定上下两个插框。

固定UPS和锂电池。








后视图





















文本框: 安装汇流盒。








后视图






若未安装匹配电阻 ，           前视图

会导致UPS与电池之 间通信失败。






















03   安装线缆


      10kVA单进单出

   6kVA单进单出
   10kVA三进单出
文本框: 安装交流线缆（单机）


  安装通信线缆（单机）

文本框: 1. UPS交流输入、交流输出 ，相序应严格一致 ，电池端口的接线， 正负不能接反。 2. 对UPS进行接线前，请确认输入、输出空开均处于断开状态，确 保不带电操作。 3. 在输入或输出的接线需要变更时，如不清楚具体的操作步骤，请 联系华为客户服务中心， 请勿直接上电。 4. 输入输出制式发生变化时，请确认输入端口、输出端口的短接排 状态及接线方法正确。 5. 单机情况下AC OUTPUT负载接线分sL和pL两种情况：sL接重要负 载 ，pL接次要负载。 6. K1表示UPS输入空开， Q1表示UPS输出空开。


文本框: 安装电池线缆（单机）



文本框: L口说明 若更换故障的锂电池， UPS和电 池所有回路断开，确保不带电维 护锂电池。

























文本框: 2

UPS2000-H-(6kVA-10kVA)  快速指南 (48V锂电)






   6kVA单进单出

文本框: 安装交流线缆（并机）



   10kVA单进单出

   10kVA三进单出
文本框: 1. 确保并机系统各UPS交流输入、交流 输出、相序严格一致，并机系统旁路 电源相序一致， 电池端口接线，正负 不能接反 。 2. 接线前，需要把并机系统所有的空开 置于OFF状态，确保UPS接线操作时 不带电。

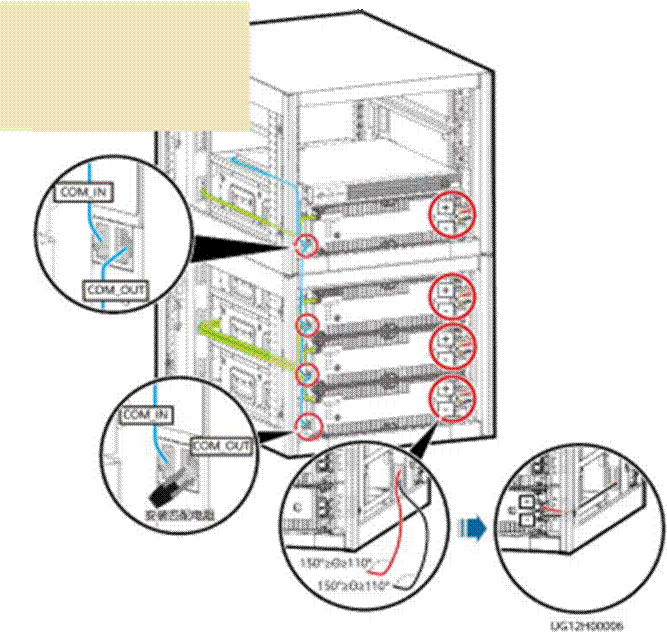

  安装电池线缆（并机）

  3





文本框: 安装通信线缆（并机）
