华为PDC-0091V2ACIOA

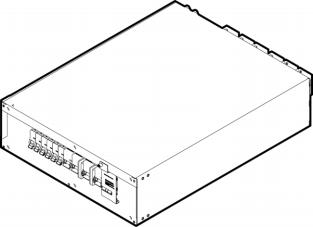

产品外观

1                  2            3        4          5             6          7    8

1. UPS1主路输入空开       2. UPS2主路输入空开          3. UPS1旁路输入空开              4. UPS2旁路输入空开

5. UPS1输出空开           6. UPS2输出空开             7. 维修旁路开关                   8. 维修旁路开关防护板

1

2

16           15            14             13           12              11          10             9        8

1. 维修旁路状态接口        2. 拨码开关                   3. CAN通讯接口(用于检测PDU输   4. 输出端口 入输出电压)

5. 旁路输入端口            6. 主路输入端口               7. 输出插座1(250V AC/15A)               8. 输出插座1保险丝(250V AC/15A)

9. 输出插座2保险丝(250V        10. 输出插座2(250V AC/10A)      11. UPS1主路输入端口            12. UPS2主路输入端口 AC/10A)

13. UPS1旁路输入端口      14. UPS2旁路输入端口         15. UPS1输出端口                 16. UPS2输出端口

<18千克（<40磅）     18-32千克（40-70磅）   32-55千克（70-120磅）     >55千克（>120磅）

1. 安装设备

a  机架安装

 安装挂耳。

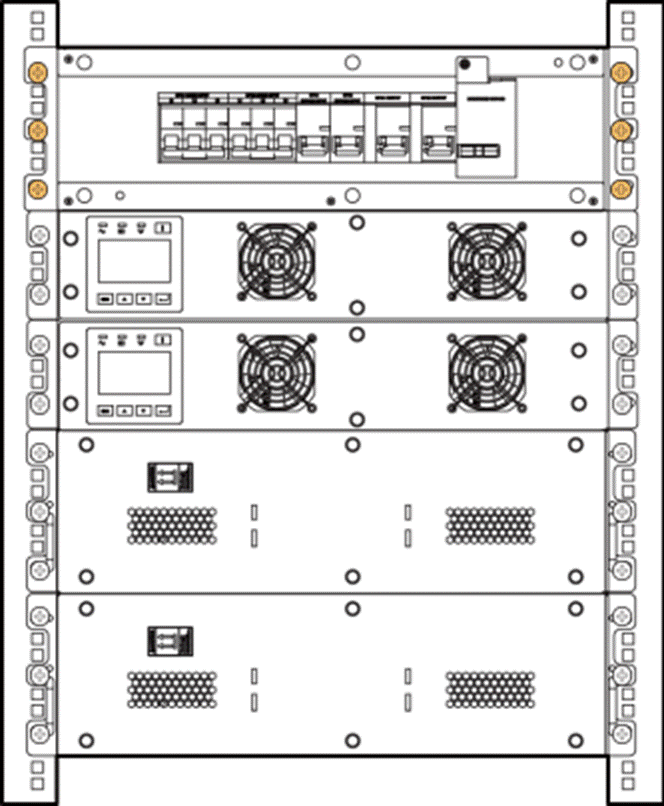

 在机架上安装有两种方式，请根据实际情况操作。

方式1：浮动螺母+普通导轨。导轨下端平面对齐整U位的下边缘，分别在图示2 、5和8的位置安装浮动螺母，共6个。

 将设备放置于滑道上，用M6 × 16TM的螺钉通过挂耳上的安装孔将设备固定在机架上。

PDU

电池包

3U(选配件)

UPS  2U

3U(选配件)

 安装前面板，机架转塔式需要将前面板上的Logo逆时针旋转90 °。

 组装支撑座。两模块组装时应将连接扣对准插口，向插口轴向使力。

 每组设备需要安装两组支撑座，首先将支撑座平放在地上，确定两组支撑座的安装距离(≥280mm），然后将设备依次 放置于支撑座上，固定好。

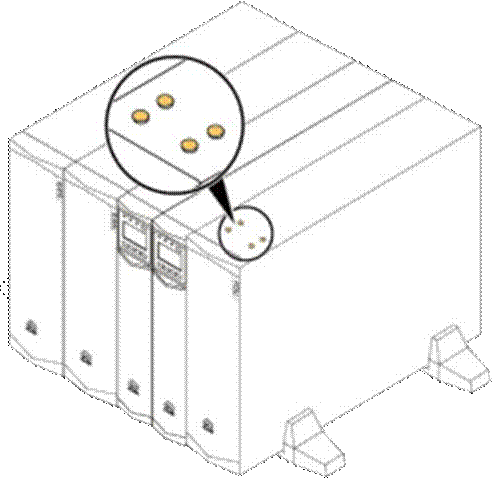

  PDU在塔式安装完后，顶部和底部各有4个螺丝孔，需用橡胶堵头堵住（橡胶堵头随PDU发货）。

PDC-0091V2ACIOA   3U

电池包 （选配件）3U

橡胶堵头

 将PDU上的空开置于OFF。

 卸掉螺钉，取下接线排盖板。

 安装线缆。

输入、输出、地线等需根据实际走线路径，截取长度适宜的线缆，并安装OT端子，制作方法如下图所示：

6kVA/10kVA（单进单出）线缆连接（1+1并机/2+0并机）

u 功率线缆力矩表

u 线缆清单表
