华为一站一柜解决方案，广泛应用于行业通信专网和运营商4g 5g 站点
产品说明

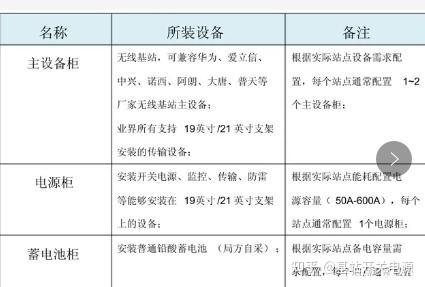

方案采用高度一体化设计，一套系统支持多种电能输入（如市电、太阳能、油机等）；同时支持多制式电压输出（12/24/48/57V DC, 24/36/220V AC）， 可实现专网传输设备、业务设备的一柜收容，并支持未来扩容和ICT 融合、升 级5G 网络等平滑演进，实现TCO 最优。方案还具备众多智能特性，助力客户实现能效节省、防盗、精准备电等应用价值 华为MTS9513A室外通讯电源柜，华为MTS9513A，华为MTS9513A 技术规格
参数 MTS9000A系列设备柜 MTS9300A系列一体电源柜 MTS9300A系列分体柜 尺寸(宽×深×高) 750mm × 750mm × 2000mm（含基座100mm） 650mm × 650mm × 1600mm（含基座100mm,不含顶部温控） 650mm × 650mm × 1000mm（含基座100mm） 重量 <180kg <140kg <90kg 温控方式 热交换/空热一体/直通风/空调（可选） 热交换/直流空调/直通风（可选） 用户空间 40U 9~10U 9~16U 柜体材质 隔热夹芯板（适用于高低温区域） 单层钢机柜（适用于常温区域） 电源系统（可选） 36kW 备电系统（可选） 600Ah 传感器（选配） 烟感、水浸、门磁、环境温湿度 防护等级 IP55(直通风IP45) IP55 IP55(直通风IP34) 工作温度范围 -40˚C～+45˚C (热交换&直通风)-40˚C～+55˚C (空调) －40～+50℃+太阳辐射（热交换&直通风)－40～+55℃+太阳辐射（空调） 工作海拔范围 -60～4000m（2000～4000m时，高温降额，每升高200m降低1℃） 0~4000m（2000～4000m时，高温降额，每升高200m降低1℃） 智能特性（可选） 智能运维智能削峰智能升压智能错峰智能负载管理    产品特点 1.1供电方式的选择供电方式一般分为：集中式供电系统和分布式供电。现代电力电子系统一般采用采用分布式供电系统，以满足高可靠性设备的要求。 1.2电路拓扑的选择开关电源一般采用单端正激式、单端反激式、***正激式、双单端正激式、双正激式、推挽式、半桥、全桥等八种拓扑。其中***正激式、双正激式和半桥电路的开关管承压仅为输入电源电压，60%降额时选用600V的开关管比较容易，而且不会出现单向偏磁饱和的问题，这三种拓扑在高压输入电路中得到广泛的应用。 1 .3功率因数校正技术参数规格开关电源的谐波电流污染电网，干扰了其它共网设备，还可能会使采用三相四线制的中线电流过大，引发事故，解决途径之一是采用具有功率因素校正技术的开关电源。 1.4 控制策略的选择产品规格在中小功率的电源中，电流型PWM控制是大量采用的方法，在 DC-DC变换器中输出纹波可以控制在10mV，优于电压型控制的常规电源。硬开关技术因开关损耗的限制，开关频率一般在350kHz以下;软开关技术是使开关器件在零电压或零电流状态下开关，实现开关损耗为零，从而可将开关频率提高到兆赫水平，此技术主要应用于大功率系统，小功率系统中较少见。 1.5元器件的选用因为元器件直接决定了电源的可靠性，所以元器件的选用是非常重要。元器件的失效主要集中在以下四点：制造质量问题、器件可靠性的问题、设计问题、损耗问题。在使用中应对此予以足够重视。 1.6保护电路为使电源能在各种恶劣环境下可靠地工作，应在设计时加入多种保护电路，如防浪涌冲击、过欠压、过载、短路、过热等保护电路。 新建电源系统及设备的节能策略产品功能1．关注系统节能在对供配电系统进行设计时，应考虑采取节能措施。 在供配电系统的设计阶段，除必要的供电环节外，应避免增加多余的供电环节，减少由于过多供电环节造成的电能损耗 电源设备机房的设置和变配电系统的组成应根据通信房的发展规划、总体布、建筑面积、通信***的工艺需求、负荷容量、供电距离及分布、用电设备特点等因素合理选择集中供电和分散供电方式，使供电电源尽量靠近负荷中心，降低导线使用量，合理选择导线截面、线路敷设方案，降低配电线路损耗。 电源系统应根据各***提供的近、远期负荷进行合理规划、分步建设。 华为一体化机柜的概述 机柜的好处相对于传统的建设方式，一体化机柜可节省建设投资30%以上，节省维护投资35%以上，并且可以解决城区选址难、场地难的问题。 二、机柜的的组成单元  三、体化机柜的主要配件及主要参数 四、一体化机柜基础建议设计图 基底地基承载力不应小于50kpa，地下水位应在基础底面下至少一米，一体化机柜开门旋转半径为1米， ICC-HD2-C5MTS9510A-HX2005 ICC701-HA2-C2MTS9510A-AX2102MTS9510A-GX2101MTS9510A-XA1701MTS9510A-XT2002MTS9513A-AA1701800-735-2030MMESC330-D5APM30H，TMC11 MTS9302A-HD16A3 MTS9302A-HD16A2 MTS9302A-HA16A3 MTS9302A-HA16A2 MTS9302A-HD10A2 MTS9303A-HX10A2 MTS9302A-HX10A4 MTS9302A-HX10A3 MTS9300A-XD10A2 MTS9300A-XA10A2 MTS9510A-HT2102 ICC330-A1-C1 MTS9000A (MTS9510A-GX2101)MTS9000A MTS9522A-HA1701)MTS9000A (MTS9510A-HT2002, MTS9510A-HX2002, MTS9510A-GX2004, MTS9510A-XT2002, MTS9510A-XA2004)MTS9000A (MTS9512A-GX2101)MTS9000A (MTS9514A-BX2001, MTS9514A-DX2001)MTS9000A (MTS9514A-GX2002, MTS9514A-HT2002, MTS9510A-GX2016, MTS9510A-HX2009)MTS9000A (MTS9516A-GX2001, MTS9516A-HT2001, MTS9510A-GX2010, MTS9510A-HX2007, MTS9510A-GX2011, MTS9510A-GX2012)MTS9000A (MTS9516A-HT2003)MTS9000A (MTS9522A-GX2101)TP48600A-HX19C1, FMS11-G1072 TPC650A-HX15A1 & TPC650A-AX15D1 & TBC800A-ACD1 V500R001
