中兴ZXDU58 B900中兴B900开关电源直流通信系统嵌入式电源
产品说明

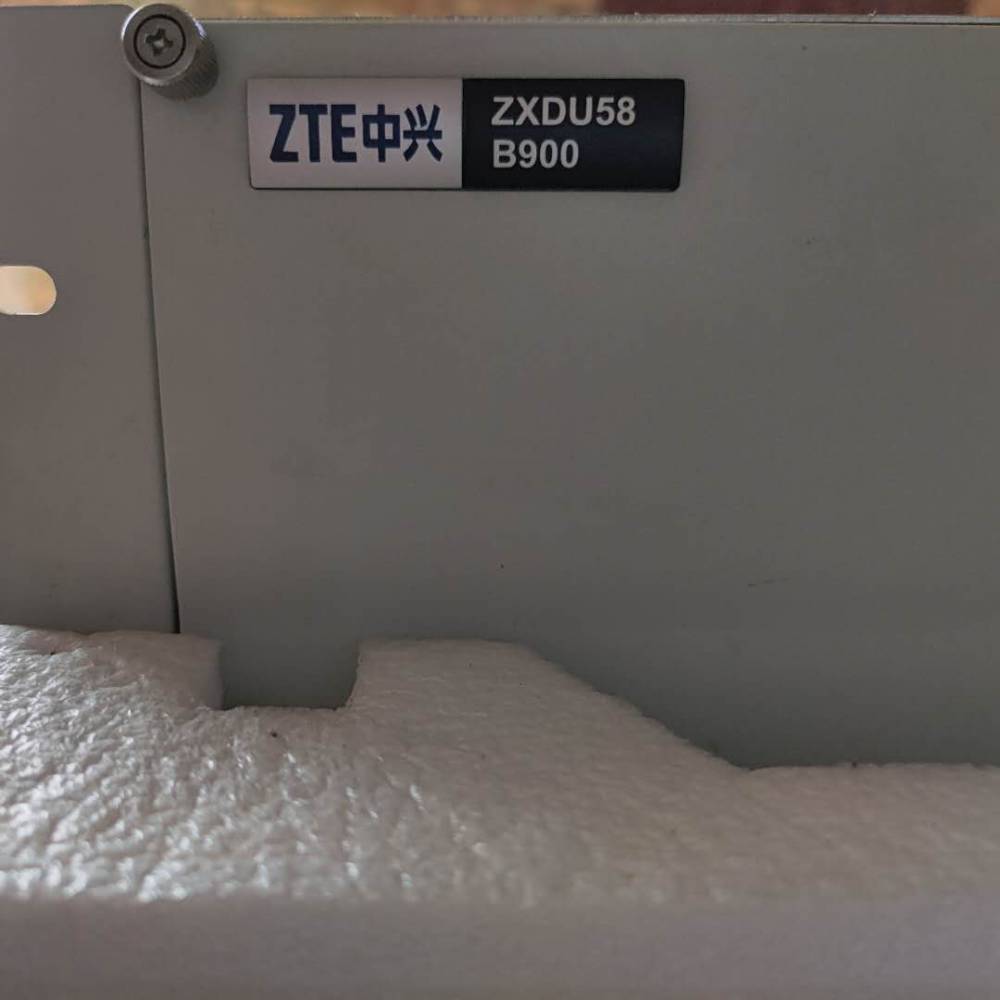

中兴ZXDU58 B900中兴B900直流通信系统中兴嵌入式电源系统ZXDU58B900报价 中兴ZXDU58 B900是30A系列嵌入式通信电源产品，可以作为通信用电设备的一个部件嵌入到用电设备的机柜中。本产品采用了***整流器变换技术，使用于为入网设备、远端交换局、移动通讯设备、传输设备、卫星地面站和微波通讯设备提供电源。 中兴ZXDU58 B900主要特点 一,中兴ZXDU58 B900配置***整流模块,具备更高的功率密度,更高的效率,更宽的工作温度范围。
注意！中兴ZXDU58B900机柜安装七大要点 1．中兴ZXDU58B900选定机柜的安装位置 在满足 ZXDU58 B900 系统基本空间需求的前提下，选择安装位置的原则是设备进出线合理、通风散热良好和操作维护方便。 2．中兴ZXDU58B900确定固定机柜的膨胀螺栓孔位 按机柜放置方位和底座固定孔位置来确定膨胀螺栓孔位置，并标示出安装孔的中心点。底座底部固定孔尺寸（单位为mm） 3． 打孔，安装膨胀螺栓 （1） 用电钻打孔 选用Ф12 的电钻头，孔径为 14 mm，孔深为 70 mm。打孔时要防止电钻震动造成偏心，注意保持孔位与地面垂直。 2） 固定膨胀螺栓 将M10×80 膨胀螺栓插入孔中，依次加上平垫、弹垫和螺母。用扳手顺时针旋转螺母，使膨胀螺栓固定到孔中，只留 30 mm长的膨胀螺栓露出地面，膨胀螺栓安装完毕后，依次取下螺母、弹垫和平垫。 4． 安装底座 （1） 将底座放置到安装位置，使膨胀螺栓正好伸进底座的固定孔里。 （2） 检查底座安装位置无误后，拧紧膨胀螺栓的螺母。 5． 机柜就位 将机柜吊装或抬离地面，对准孔位后着落在底座上，并用螺栓进行紧固。 6． 调节机柜安装位置及机柜倾角，固定机柜。 （1） 机柜就位后要做适当的水平与垂直调整，一般使用铁片加塞在机柜着地点较低的边上或角上调节倾角，使机柜的垂直倾斜度≤5°。 （2） 位置与倾角调节好后，在螺栓上加装平垫、弹垫和螺母，逐一将螺栓拧紧。 7．中兴ZXDU58B900安装检查 中兴ZXDU58B900螺栓紧固后，对机柜的安装位置及机柜的垂直度再次进行检查。如果垂直倾斜度≤5°，中兴ZXDU58B900机柜安装结束

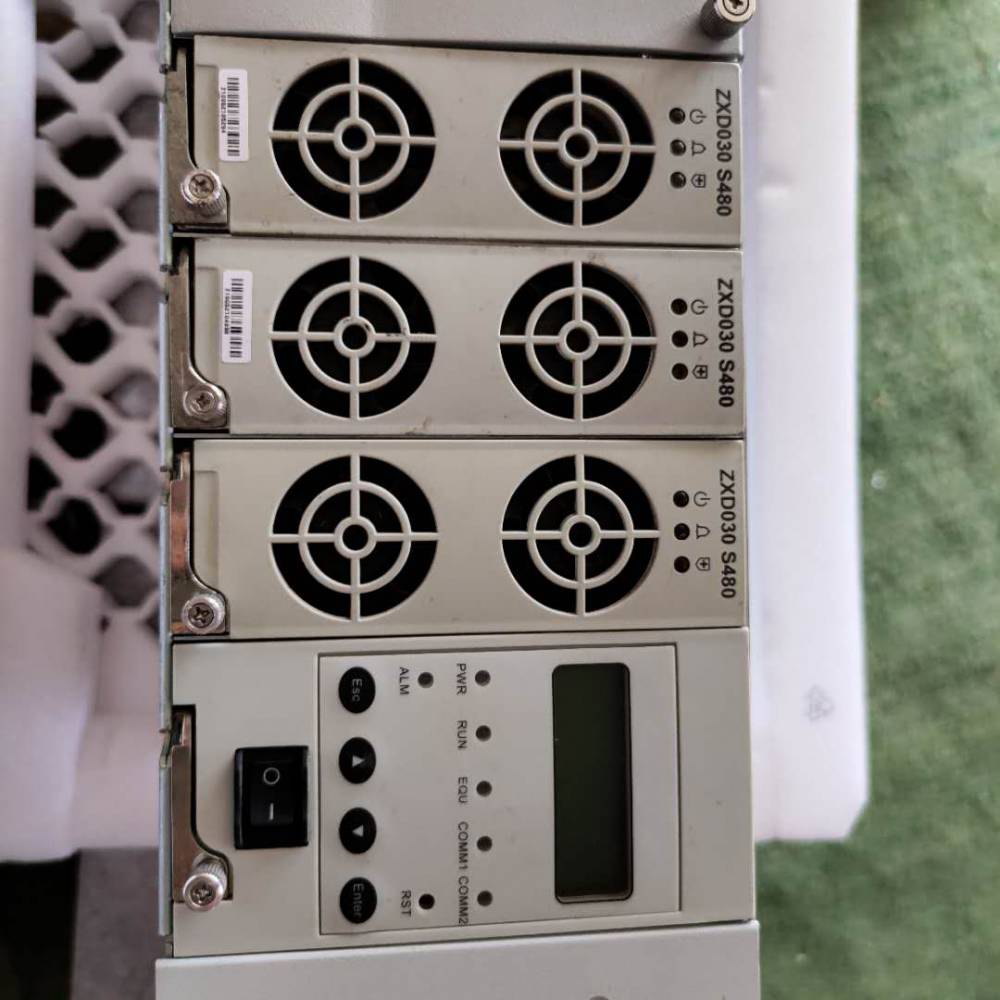

产品功能 告警功能 丨监控单元能对系统故障进行声光报警，同时能上报到后台监控主机 丨历史告警记录存储99条并具有历史操作记录功能 丨有8路辅助告警继电器输出 电池管理功能 丨自动均浮充 丨智能充电限流管理 丨负载下电（具备一次下电和二次下电功能） 丨放电测试 控制功能 丨整流模块开关机 丨整流模块限流 丨调整整流器输出电压 丨电池组均充/浮充/测试转换 丨负载下电 丨电池保护 三遥功能 丨遥信 丨遥控 丨遥测 人机交互功能 丨由LCD和按键构成人机交互界面。可使用人机交互界面在前台设定系统运行的参数，查询系统及模块的运行数据，操作方便、可靠。 通信功能 丨提供RS232/RS485/RS422/MODEM等多种通讯接口，用于实现集中监控。 中兴ZXDU58 B900技术参数 使用环境 工作温度：-20℃ ~ 65℃， 存储温度：-40℃ ~ 70℃ 相对湿度：10% ~ 90%， 使用环境大气压：70 kPa ~ 106 kPa
交流配电 输入制式：单相三线制（L/N/PE） 额定输入相电压：220 VAC 可波动电压范围：85 VAC ~ 300 VAC 频率：45 Hz ~ 65 Hz 输入电流：50 A 输入功率因数：≥0.99（满载） C级防雷泄放电流：≤40 kA D级防雷泄放电流：≤40 kA
直流配电 额定输出电压：-48 VDC 可调范围：-42 VDC ~ -58 VDC连续可调 输出电流：0 ~ 90 A 稳压精度：≤0.6% 衡重杂音电压：<2 mV 峰-峰值杂音电压：≤150 mV（20 MHz带宽）
机械参数 系统外形尺寸：132.5mm×482.6mm×319mm（高×宽×深） 系统重量满配置时总重量：18.9 kg＝一体化机
