维谛高压组合电源系统柜 NetSure三合一组合式开关电源系统机柜HVT
产品说明
艾默生（维谛Vertiv）NetSureHVT方案简介  系统原理图 应用场景 价值特点及性能参数 价值特点 性能参数
参数类别 参数名称 描述 环境条件 工作温度 －40℃～＋70℃（高于45℃需降额使用） 储存温度 －40℃～＋70℃ 海拔高度 ≤4200m（2100～4200m需降额使用） 交流输入 输入型式 三相无中线：包括TN-C、TN-S、TN-C-S、TT 额定输入线电压 380Vac 输入电压范围 270Vac～530Vac 输入额定交流电压频率 50Hz/60Hz 功率因数 ≥0.99 THD ≤5％ 直流输出 额定输出电压 DC240V：267.5Vdc DC336V：374.5Vdc 额定标称电压 DC240V：240Vdc DC336V：336Vdc 输出电压范围 DC240V：200Vdc～290Vdc DC336V：300Vdc～400Vdc 均流不平衡度 ≤±3％ 稳压精度 ≤±1％ 效率 DC240V：≥95％；DC336V：≥96％ 峰峰值杂音电压 ≤0.5％ 功率因数 ≥0.99 抗雷击特性 交流侧 可承受8/20μs 模拟雷电冲击电流20kA，±5 次 直流侧 可承受8/20μs 模拟雷电冲击电流10kA 其它 安规 符合IEC60950标准 IP防护等级 20 噪声 在周围环境温度为25℃时，不大于60dB（A） RoHS要求 满足RoHS指令中R5的要求 组合式系统    分立式-整流柜

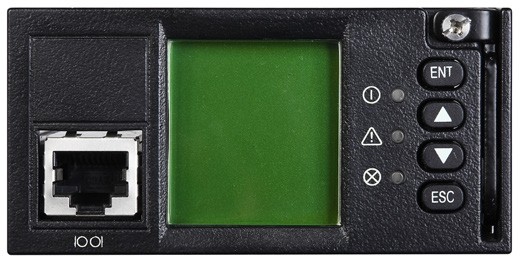

特性 参数 说明 交流接入 250A/3P×3端子 可选配3个250A/3P空开 直流输出 汇流铜排 整流模块 DC240V：R240-15k DC336V：R400-15000e 单机架模块数量 16/24 单机架容量 240kW/360kW 监控模块 M822E 交流防雷 20kA 直流防雷 10kA 机械尺寸 600×800×2000（mm，宽×深×高） 机柜重量 ＜300kg（不含模块） 监控模块    分立式 交流柜
容量 型号 交流输入 交流输出 630A PD380/630AFH-8-2-Y1 刀 闸 1×630A/4P 三相交流输出（断路器）：250A 6路三相交流输出（断路器）：63A 1路三相交流输出（断路器）：32A 3路 PD380/630AFH-8-2-Y2 断路器 1×630A/4P 三相交流输出（断路器）：250A 3路三相交流输出（断路器）：63A 1路三相交流输出（断路器）：32A 1路单相交流输出（断路器）：32A 3路单相交流输出（断路器）：20A 3路 800A PD380/800AFA-2-Y1 ATS 1×800A/4P 三相交流输出（断路器）：250A 3路 PD380/800AFH-2-Y2 断路器 1×800A/4P 三相交流输出（断路器）：250A 3路 PD380/800AFH-2-Y3 刀闸 1×1000A/4P 三相交流输出（断路器）：250A 3路 1000A PD380/1000AFH-2-Y1 刀闸 1×1000A/4P 三相交流输出（断路器）：250A 10路三相交流输出（断路器）：63A1路三相交流输出（断路器）：32A3路 机械尺寸 800×800×2000（mm，宽×深×高） 机柜重量 ＜300kg  分立式 直流柜
容量 型号 电池接入 直流输出 1200A PD400/1200DF-2-Y1 刀熔开关：1250A 2路 断路器： 250A 10路 1200A PD400/1200DF-2-Y2 熔断器： 1250A 2路 熔断器： 400A 2路； 250A 8路 1200A PD400/1200DF-2-Y4 刀熔开关：1250A 2路 断路器： 400A 8路 1600A PD400/1600DF-2-Y1 熔断器： 1600A 2路 熔断器： 630A 5路； 250A 5路 机械尺寸 800×800×2000（mm，宽×深×高） 机柜重量 ＜300kg
项目 容量 型号 输入配置 输出配置 绝缘检测 电量检测 监控屏幕 普通列头柜 250A PD400/250DF-Y1 2路断路器 32A/2P×24×2， 断路器，A/B双路隔离 选配 选配 普通屏幕 PD400/250DF-Y2 2路熔断器 32A/2P×24×2， 断路器，A/B双路隔离 选配 选配 普通屏幕 400A PD400/400DF-Y3 2路断路器 32A/2P×24×2， 断路器，A/B双路隔离 选配 选配 普通屏幕 机械尺寸 800×600×2000（mm，宽×深×高） 机柜重量 ＜350kg 注: PD 系列支持柜体宽度：600、1000、1100、1200mm ，深度400、600mm (600mm深时，宽度仅支持800mm)。
项目 容量 型号 输入配置 输出配置 绝缘检测 电量检测 监控屏幕 智能列头柜 250A PD400/250DFI-3-Y1 2路断路器 32A/2P×24×2， 断路器，A/B双路隔离 选配 标配 7寸触摸屏 PD400/250DFI-3-Y2 2路熔断器 32A/2P×24×2， 断路器，A/B双路隔离 选配 标配 普通屏幕 400A PD400/400DFI-3-Y1 2路断路器 32A/2P×24×2， 断路器，A/B双路隔离 标配 标配 7寸触摸屏 PD400/400DFI-3-Y2 2路熔断器 32A/2P×24×2， 断路器，A/B双路隔离 选配 标配 普通屏幕 机械尺寸 600×600×2000（mm，宽×深×高） 机柜重量 ＜350kg 注: PDI 系列支持柜体宽度：800、900、1000、1100、1200mm，深度400、600mm (600mm 深时，宽度仅支持800mm)。
容量 型号 配置 1000A PDB400/1000DF-B1 负荷开关 3P：1000A 1路 PDB400/1000DF-B2 断路器4P：630A 1 路 1250A PDB400/1250DF-B1 负荷开关 3P：1250A 1路 PDB400/1250DF-B2 断路器4P：800A 1 路 PDB400/1250DF-B3 负荷开关 4P：1250A 1路 PDB400/1250DF-B4 断路器4P：800A 1 路 机械尺寸 550×200×800（mm，宽×深×高） 机柜重量 ＜40kg   12V嵌入式电源系统
项目名称 参数 工作温度 -40℃～＋75℃（45℃以上降额输出） 输入电压范围 交流：85Vac～305Vac, 直流：180Vdc～410Vdc 功率因数 ≥0.99 (交流输入时) 效率 ≥95％ 输出电压范围 12Vdc～13.2Vdc 标称电压 12Vdc 额定电压 12.3Vdc  监控模块 M822B
