动力源DUM-48/50H3室内通信电源机柜参数规格,动力源48V600A高频开关电源柜,动力源网络机柜

DUM-48/50H3,室内通信电源机柜参数规格,动力源48V600A高频开关电源柜,动力源网络机柜

产品说明

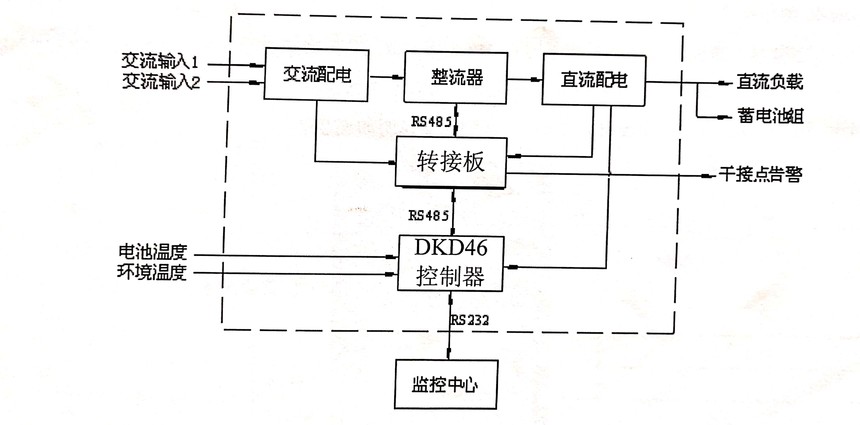

  动力源DUM-48/50H3室内通信电源机柜系统采用三相五线制交流输入,可分别接入二路市电。二路市电输入采用手动互锁。

  交流输入通过交流输入断路器为系统内整流器供电。整流器把交流电整流稳压为稳定的直流电,所有整流器并联输出。

  系统可接入2组蓄电池。蓄电池组通过电池熔断器、分流器和直流接触器与整流器的输出并联,由直流配电单元为直流负载供电。

  交流配电状态、整流器状态、电池状态、直流分路状态均由控制器检测或控制。控制器具有RS232通信口,可与监控中心连接构成集中监控系统。

  当交流输入停电后,整流器停机,由电池组为负载供电。当电池电压低于设定的一次下电保护电压值时,控制器发出下电指令,常闭直流接触器KM1动作(分断、),切一次负载回路的供电;当电池电压低于设定的二次下电保护电压值时,控制器发出下电指令,常闭直流接触器KM2动作(分断),切断二次负载回路的供电。

  当交流输入恢复供电后,整流器重新启动工作。当系统的直流输出电压逐渐升高并与设定的下电电压的差值大于5V时,控制器发出上电指令,直流接触器吸合,系统同时为负载供电和电池组充电。如果交流停电时间超过交流有效停电时间(1-10分钟,可设置),在交流输入恢复供电后,系统将自动转入均充状态。

  直流输出分路熔断器或断路器分断后,控制器将发出“直流输出分路故障”告警信号。

详细内容


动力源DUM-48/50H3室内通信电源机柜参数规格,动力源48V600A高频开关电源柜,动力源网络机柜


参数规格
动力源DUM-48/50H3室内通信电源机柜说明:

  品牌:动力源

  型号:DUM-48/50H3






  动力源DUM-48/50H3室内通信电源机柜系统采用三相五线制交流输入,可分别接入二路市电。二路市电输入采用手动互锁。

  交流输入通过交流输入断路器为系统内整流器供电。整流器把交流电整流稳压为稳定的直流电,所有整流器并联输出。

  系统可接入2组蓄电池。蓄电池组通过电池熔断器、分流器和直流接触器与整流器的输出并联,由直流配电单元为直流负载供电。

  交流配电状态、整流器状态、电池状态、直流分路状态均由控制器检测或控制。控制器具有RS232通信口,可与监控中心连接构成集中监控系统。

  当交流输入停电后,整流器停机,由电池组为负载供电。当电池电压低于设定的一次下电保护电压值时,控制器发出下电指令,常闭直流接触器KM1动作(分断、),切一次负载回路的供电;当电池电压低于设定的二次下电保护电压值时,控制器发出下电指令,常闭直流接触器KM2动作(分断),切断二次负载回路的供电。

  当交流输入恢复供电后,整流器重新启动工作。当系统的直流输出电压逐渐升高并与设定的下电电压的差值大于5V时,控制器发出上电指令,直流接触器吸合,系统同时为负载供电和电池组充电。如果交流停电时间超过交流有效停电时间(1-10分钟,可设置),在交流输入恢复供电后,系统将自动转入均充状态。

  直流输出分路熔断器或断路器分断后,控制器将发出“直流输出分路故障”告警信号。

  动力源DUM-48/50H3电源柜系统具有电池温度补偿功能。电池温度增加/降低,系统输出电压相应降低/增加。系统输出电压降低/增加最大值为1V

  动力源DUM-48/50H3电源柜系统具有电池防反接功能。当电池的正负极线接错时,系统将发出声音告警(电池熔断器熔芯未接入时)

   动力源DUM-48/50H3室内通信电源机柜适用领域:

  固网通信、移动通信、电力、广电、军队等场所,尤其适用于移动通信和接入网设备。
    动力源DUM-48/50H3电源柜尺寸参数:


参数DUM-48/50HDUM-48/50H2DUM-48/50H3输出额定直流电压(V)48V48V-48V输出额定直流电流(A)600A (50A X 12)600A (50A X 12)600A (50A X 12)机柜外形尺寸(宽×深×高mm)600 x 600 х 2000600 Х 400 х 1600450 X 400 x 1600

       动力源DUM-48/50H3室内通信电源机柜尺寸参数:


参数DUM-48/50HDUM-48/50H2DUM-48/50H3输出额定直流电压(V)48V48V-48V输出额定直流电流(A)600A (50A X 12)|600A (50A X 12)600A (50A X 12)机柜外形尺寸(宽×深×高mm)|600 x 600 х 2000|600 Х 400 х 1600450 X 400 x 1600
