华为室外设备一体化机柜ICC710直流1500W空调前后双开门ICC710-A3-C1

产品说明

PowerCube 1000系列混合供电方案的组成从功能上可主要分为：

  • 发电子系统EPS（energy plant system）

  • 机柜温控子系统CCS（cabinet with cooling system）

  • 电控子系统ICC（integrated controller and converter）

  • 储能子系统ESS（energy storage system）

  • 网管子系统OSS（operations support system）

表2-1 子系统主要设备和功能

子系统

主要设备

功能

发电子系统

  • 市电

  • 油机：EPM100-M2E、EPM140-M2D、EPM180-M2B、EPM240-M2C、利旧油机

  • 太阳能：光伏组件、光伏组件支架、标准型汇流盒

作为能源输入支路，将其电力输入给电控系统进行转换和分配。

机柜温控子系统

  • 电控柜：ICC200-N1-C10、ICC200-N1-C11、ICC330-H1-C6、ICC330-HA1-C7、ICC330-HD1-C3、ICC350-H1-C5、ICC720-HA1-C2、ICC350-H1-C6、ICC330-H1-C7、ICC330-HD1-C4、ICC330-HA1-C8、ICC330-HA1-C9、ICC330-A3-C1（01075381）、ICC330-A3-C1（01075381-001）、ICC720-HA1-C3、ICC720-A3-C1、ICC710-HA1-C6（01075148）、ICC710-HA1-C6（01075148-001）、ICC710-HA1H-C4、ICC710-A3-C1

  • 电池柜：ESC300-N1、ESC330-A6、ESC330-D6、ESC330-N2、ESC710-D2、ESC710-A1

  • 电池架：室内FCB-A电池架

给发电、电控、储能子系统各物理部件提供设备的安装空间、物理防护、适宜的工作温度。

电控子系统

  • 插框：DCDU-400AN5、DCDU-400AS4、DCDU-200AN5、ETP48400-C3B1

  • 监控模块SMU02C

  • 用户接口模块UIM02C

  • 油机扩展模块GIM01C

  • 交流配电单元ACDU-63A2

  • 交流切换开关ATS-63A2

  • 太阳能配电单元：PVDU-60A1、PVDU-100A1、PVDU-200A1

  • 整流模块R4850G2

  • 太阳能模块S4850G1

  • 逆变器DJN1000-S

  • 油机电池充电器BC-1206A

  • 油机电池充电模块BCU-1203A

  • 温湿度传感器

  • 烟雾传感器

  • 水浸传感器

  • 照明灯

  • 直流加热盒HAU02D

  • 信号防雷器SPM01A

为解决方案的核心子系统，负责整个方案的逻辑调度，监视其他子系统的工作状态，上报解决方案的运行信息给网管。

储能子系统

  • 锂电池：ESM-48100A3、ESM-48100B1

  • 铅酸电池：SCB-A、FCB-A

主要包含电池，起能量存储的作用。

网管子系统

NetEco

为解决方案各系统进行远程监控管理，可实时查看系统的运行状况和告警，也可以对系统运行参数进行配置。

新建/改造站点根据电力来源组成可分成多种场景。

表2-2 新建站点方案场景列表

运用场景大类

运用场景小类

储能子系统

纯光场景

纯光场景

  • 铅酸电池

  • 锂电+铅酸混搭

纯市电场景

纯市电场景

  • 纯锂电

  • 锂电+铅酸混搭

  • 高循环+低循环锂电混搭

纯油场景

  • 单油机场景

  • 双油机场景

  • 纯锂电

  • 锂电+铅酸混搭

  • 高循环+低循环锂电混搭

油电场景

  • 油机+市电场景

  • 市电+备电油机场景

  • 纯锂电

  • 锂电+铅酸混搭

  • 高循环+低循环锂电混搭

光油电场景

  • 光油场景

  • 光电场景

  • 光油电场景

  • 纯锂电

  • 铅酸电池

  • 锂电+铅酸混搭

表2-3 改造站点方案场景列表

运用场景大类

运用场景小类

储能子系统

纯市电场景

纯市电场景

  • 纯锂电

  • 锂电+铅酸混搭

  • 高循环+低循环锂电混搭

纯油场景

  • 单油机场景

  • 双油机场景

  • 纯锂电

  • 锂电+铅酸混搭

  • 高循环+低循环锂电混搭

油电场景

  • 油机+市电场景

  • 市电+备电油机场景

  • 纯锂电

  • 锂电+铅酸混搭

  • 高循环+低循环锂电混搭

光油电场景

  • 光油场景

  • 光电场景

  • 光油电场景

  • 纯锂电

  • 铅酸电池

  • 锂电+铅酸混搭

  • 新建场景

  • 改造场景



产品参数

ICC710-A3-C1

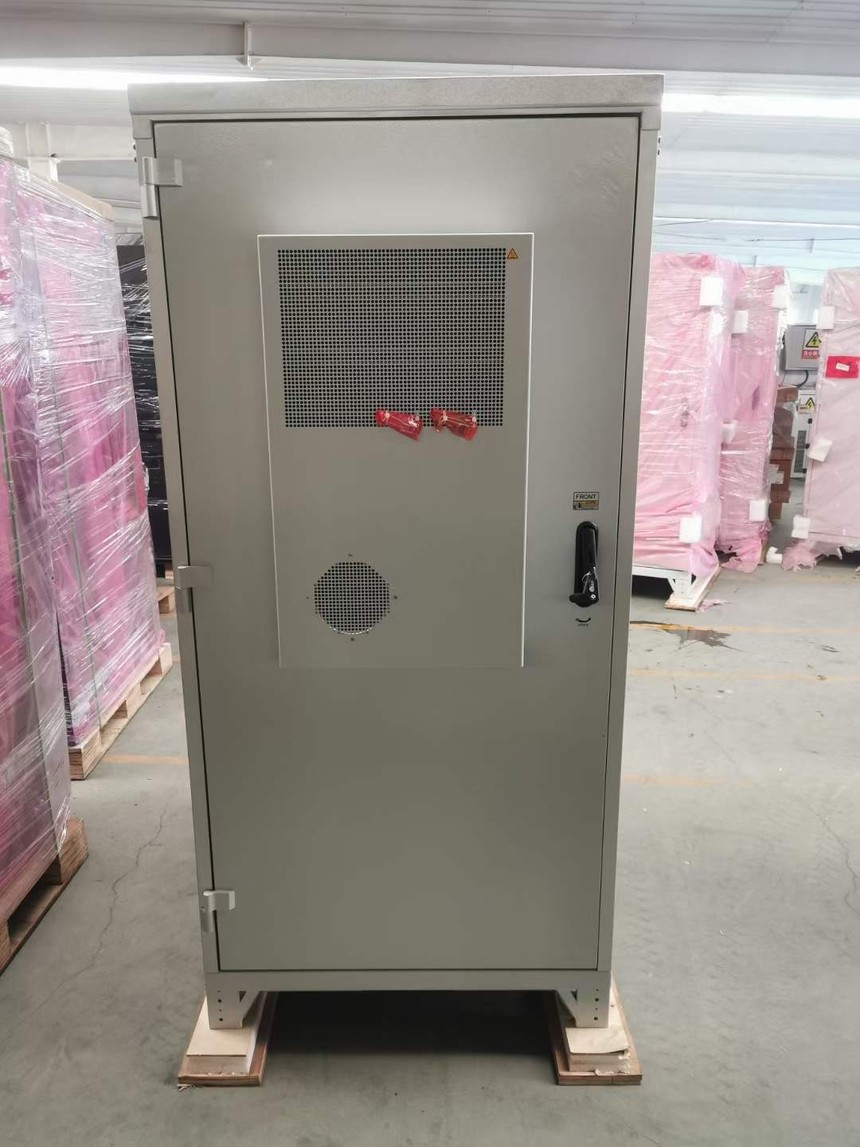

图3-51 ICC710-A3-C1外观

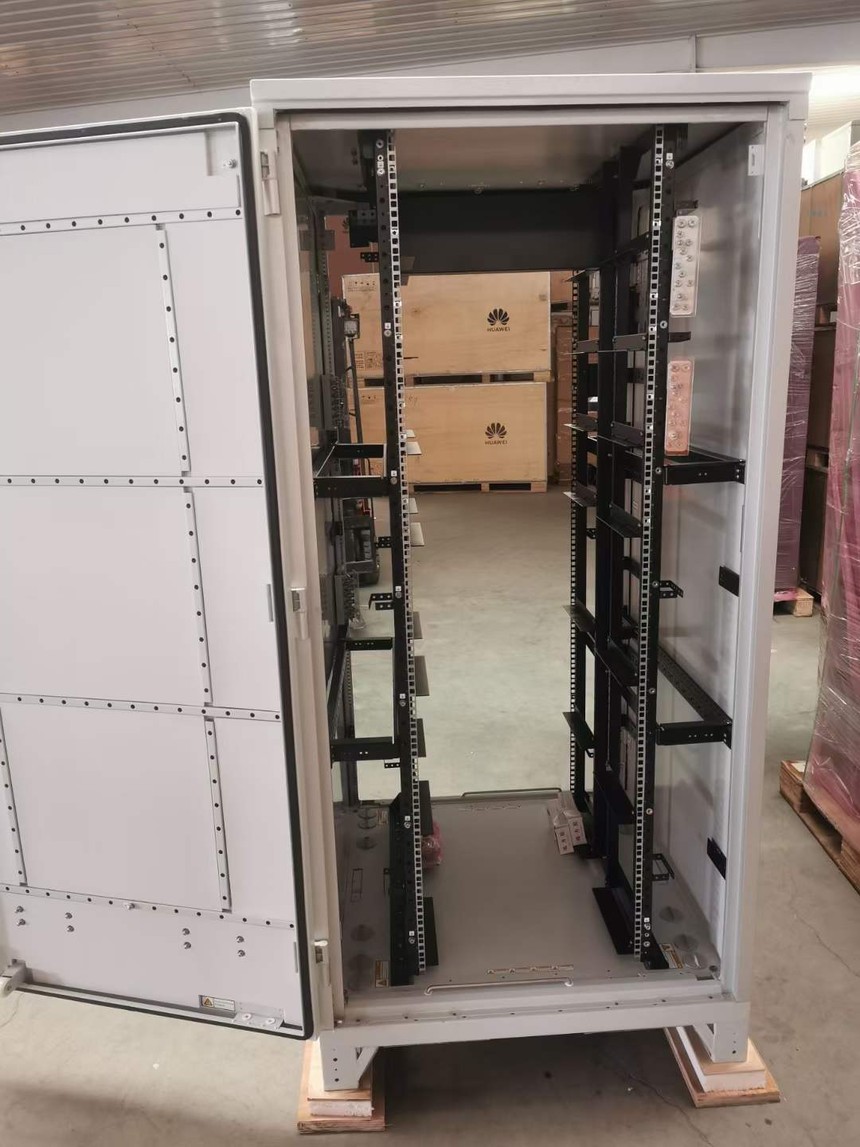

图3-52 ICC710-A3-C1内部结构（正面）

（1）ACDU

（2）直流空调

（3）接地排

（4）照明灯

（5）门磁传感器

（6） DCDU-200AN5

（7）油机电池充电器BC-1206A安装空间

（8）RTN+母排

（9）–48V母排

（10）电池安装空间



图3-53 ICC710-A3-C1内部结构（背面）

（1）RTN+母排

（2）-48V母排

（3）电池安装空间

表3-24 ICC710-A3-C1技术规格

项目

说明

室外机柜

温控：直流空调PC1500D-1，1600W制冷量（电池舱）

尺寸（高×宽×深）：1925mm×900mm×950mm（不含门外凸部分），1925mm×900mm×1105mm（含门外凸部分）

重量：

  • <330 kg（不包含整流模块，电池和选配部件），包装好

  • <320 kg（不包含整流模块，电池和选配部件），未包装

安装方式：落地安装/楼顶安装

维护方式：前维护

走线方式：下进下出线

电池安装空间

最大支持3组ESM-48100A3+6组ESM-48100B1

工作温度

0℃～＋45℃（包含太阳辐射），配加热盒时为–20℃～＋45℃

运输温度

–40℃～＋70℃

存储温度

–40℃～＋70℃

工作湿度

5%RH～95%RH（无凝露）

海拔要求

0m～4000m（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

噪声等级

满足GR487要求，噪声声压≤65dBA@1.5m（环境温度45℃时）

防护等级和工作环境

IP55，C类环境

其他要求

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1要求

ESM-48100B1

图3-131 面板与接口
表3-96 接口说明

序号

丝印

名称

1

GND

保护接地

2

DO1

告警输出干接点

DO2

3

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

4

COM_ IN

通信接口

5

COM_ OUT

6

/

蜂鸣器（ESM具备蜂鸣器告警功能，在蜂鸣器告警功能使能后，当ESMU通过软件锁、智能位移锁或IoT模块等检测到ESM被盗后，蜂鸣器鸣叫。）

7

PWR

PWR激活口（外接43.2V-58V的电压可激活ESM）

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

表3-97 DO1和DO2接口说明

丝印

定义

描述

告警状态

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输出短路，继电器线圈短路，充电低温保护，放电低温保护，充电高温保护，放电高温保护，功率模块内部过温保护，放电变换器输出短路，输入反接，BMU防盗被锁，器件失效过载锁死，序列号冲突，输入/输出口放电内过压锁死，放电过流锁死等

默认断开告警（可配置）

DO2

重载预警、过放保护

当锂电池出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警等

表3-98 通信接口引脚说明

引脚定义

RJ45引脚

信号

含义

描述

1

RS485 T+

RS485发送正

  • 4线RS485通信，满足Modbus协议，主从协议。

  • 支持的通信波特率为9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外的告警接口及并联时的组间数据通信。

8

CANL

CAN通信负

表3-99 LED指示灯说明

指示灯

标识

表示内容

颜色

说明

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠)

常灭：休眠

慢闪：LUI查询

快闪：通信断链

ALM

故障指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电

SOC

容量指示灯

绿色

  1. 容量0~24%

    • 25%灯：闪烁

    • 其他SOC灯：常灭

  2. 容量25~49%

    • 25%灯：常亮

    • 50%灯：闪烁

    • 其他SOC灯：常灭

  3. 容量50~74%

    • 25%灯：常亮

    • 50%灯：常亮

    • 75%灯：闪烁

    • 其他SOC灯：常灭

  4. 容量75~99%

    • 25%灯：常亮

    • 50%灯：常亮

    • 75%灯：常亮

    • 100%灯：闪烁

  5. 容量100%

    四个灯均常亮

注：

  • 重要告警：锂电池需要及时维护。

  • 次要告警：锂电池不需要维护，提醒远程维护人员注意。

  • 慢闪：指示灯1s亮、1s灭。

  • 快闪：指示灯0.125s亮、0.125s灭。

  • SOC指示灯灭，其他指示灯全闪亮：电池进入“维护模式”。

  • 休眠模式下，除了反接保护以外故障指示灯常灭。

激活与开机

ESM支持三种激活方式，激活后ESM从休眠模式进入离线模式：

表3-100 激活方式

类别

要求

PWR激活

PWR激活口输入43.2V-58V的直流电压持续≥5s

MANUAL ON/OFF激活

长按MANUAL ON/OFF按钮≥5s且＜15s

功率口激活

功率口输入43.2V-58V的直流电压持续≥5s

注：

  1. MANUAL ON/OFF激活按钮属于接触式按钮，两次按键间隔时间应大于0.5s，否则操作无效。

  2. 如果电池在充电/放电/离线模式中，通过MANUAL ON/OFF按钮使电池强制下电后，只有长按激活按钮才能再次激活ESM。

技术指标

表3-101 技术指标

项目

说明

尺寸（宽×深×高）

  • 442mm×396mm×130mm（不含挂耳）

  • 482mm×396mm×130mm（包含挂耳）

重量

≤44kg

标称电压

48V DC

均充电压

56.4V DC

浮充电压

54.5V DC

最大充放电电流

100A/100A@35℃

最大充放电功率

4800W

运行温度

充电：0℃~45℃；放电：–20℃~45℃

相对湿度

5%~95%

大气压强

61kPa~113kPa

安装方式

19英寸支架安装

维护方式

前维护

海拔

0~4000米（2000米到4000米，每升高200米，最高工作温度下降1℃）

纹波+噪声

≤200mV

防护等级

IP40

其他要求

室内场景：

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

室外场景：

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1要求


相关产品
