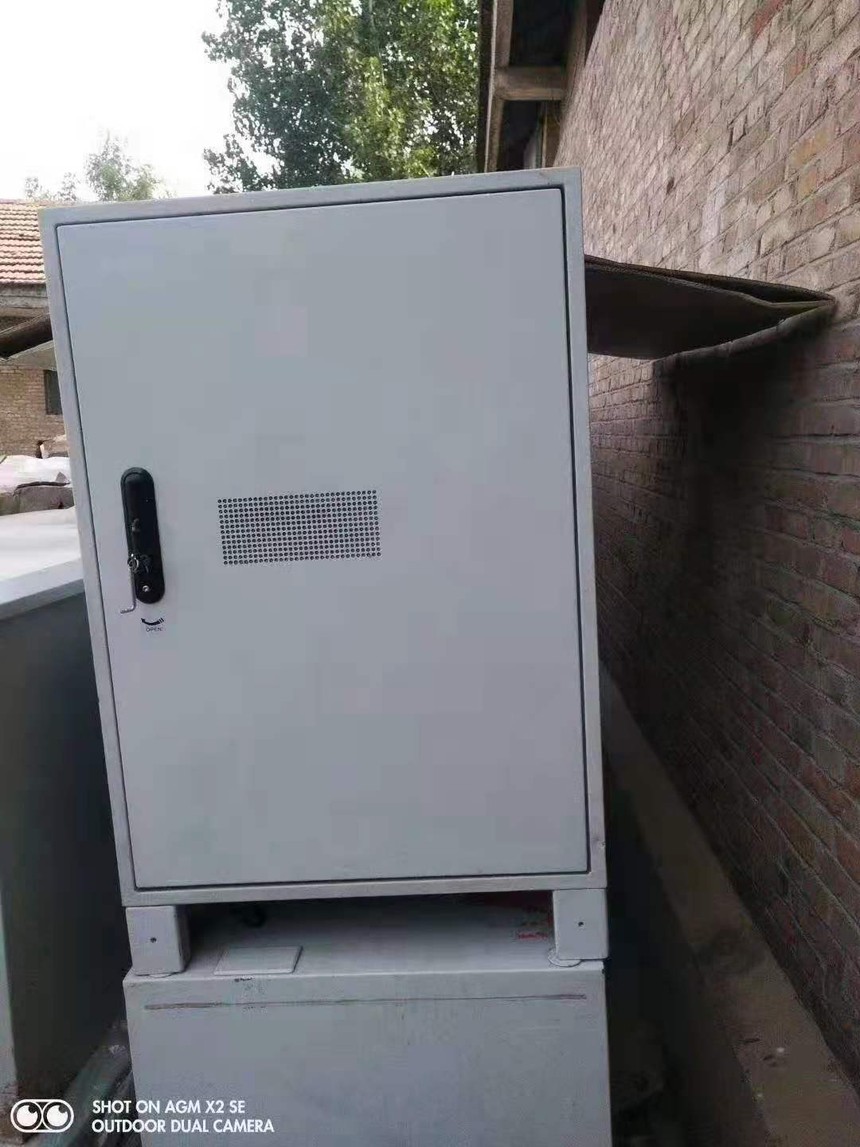

华为TBC300A-DCA6室外通信机柜电池柜设备柜

产品说明

产品参数说明

型号	名称	尺寸（高×宽×深）	重量
TP48200A-HX09A5	机柜（包含底座）	1000mm×650mm×650mm（不含门凸出部分）	＜90kg（不含电池和整流模块）
TP48200A-HX09A6			＜90kg（不含电池和整流模块）
TP48200A-HX09A7			＜90kg（不含电池和整流模块）
TP48200A-DX09A2			＜90kg（不含电池和整流模块）
TBC300A-DCA6			＜65kg（不含电池）
TBC300A-DCA7			＜65kg（不含电池）
TBC300A-TCA3			＜70kg（不含电池）

系统特点

交流输入电压范围宽至85V AC～300V AC
完善的电池管理功能
完善的交、直流防雷设计
网络化设计，提供一路FE接口、一路RS485/RS232接口
支持SNMP、HTTPS等多种协议，可与华为NetEco网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
支持LCD界面显示、按键操作
支持WEB界面操作
支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法语、俄语、德语、土耳其语等
支持整流模块、监控模块热插拔
整流模块功率因数值达0.99

系统配置

TP48200A-HX09A5 & HX09A6 & HX09A7 & DX09A2电源系统的配置如表2-1 TP48200A-HX09A5 & HX09A6 & HX09A7 & DX09A2系统配置所示，TBC300A-DCA6 & DCA7 & TCA3电源系统的配置如表2-2 TBC300A-DCA6 & DCA7 & TCA3系统配置所示。一个电源柜最大可配置2个同型号电池柜和1个设备柜。

表2-1 TP48200A-HX09A5 & HX09A6 & HX09A7 & DX09A2系统配置

项目	TP48200A-HX09A5	TP48200A-HX09A6	TP48200A-DX09A2	TP48200A-HX09A7
交流输入制式	220/380V AC三相四线兼容220V AC单相	110V AC双火线	220/380V AC三相四线兼容220V AC单相	-
交流配电	交流输入空开：1×63A/3P 交流输出空开：1×16A/1P，1路维护插座（16A保护空开）	交流输入空开：1×125A/2P 交流输出空开：1×16A/2P，1路维护插座（10A RCD保护）	交流输入空开：1×63A/3P 交流输出空开：1×16A/1P，1路维护插座（16A保护空开）	-
整流模块	最大可配置4个R4850G6或R4850N2			-
监控模块	SMU02B			-
用户接口模块	UIM02C			-
温控单元	热交换	热交换	直通风	热交换、TCUC控制盒
直流配电	BLVD：2×16A/1P，1×10A/1P（其中10A开关给电池柜的TCUC供电） LLVD：2×63A/1P，2×32A/1P 电池支路：2×125A/1P	BLVD：1×63A/1P，2×32A/1P，1×10A/1P（其中10A开关给电池柜的TCUC供电） LLVD：1×80A/1P，6×32A/1P 电池支路：2×125A/1P	BLVD：2×16A/1P，1×10A/1P（其中10A开关给电池柜的TCUC供电） LLVD：2×63A/1P，2×32A/1P 电池支路：2×125A/1P	-
用户空间	11U			15U
传感器	必配：1个设备舱温度传感器、1个门磁传感器选配：1个烟雾传感器、1个温湿度传感器、1个水浸传感器
照明灯	选配
加热器	无
防雷器	交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差摸10kA，共模20kA，8/20μs	交流防雷：标称雷击放电电流30kA，最大雷击放电电流60kA，8/20μs 直流防雷：差摸10kA，共模20kA，8/20μs	交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs 直流防雷：差摸10kA，共模20kA，8/20μs	-
最大输出功率	12kW	12kW	12kW	-
适用环境	C类	C类	B类	C类

表2-2 TBC300A-DCA6 & DCA7 & TCA3系统配置

项目	TBC300A-DCA6	TBC300A-DCA7	TBC300A-TCA3

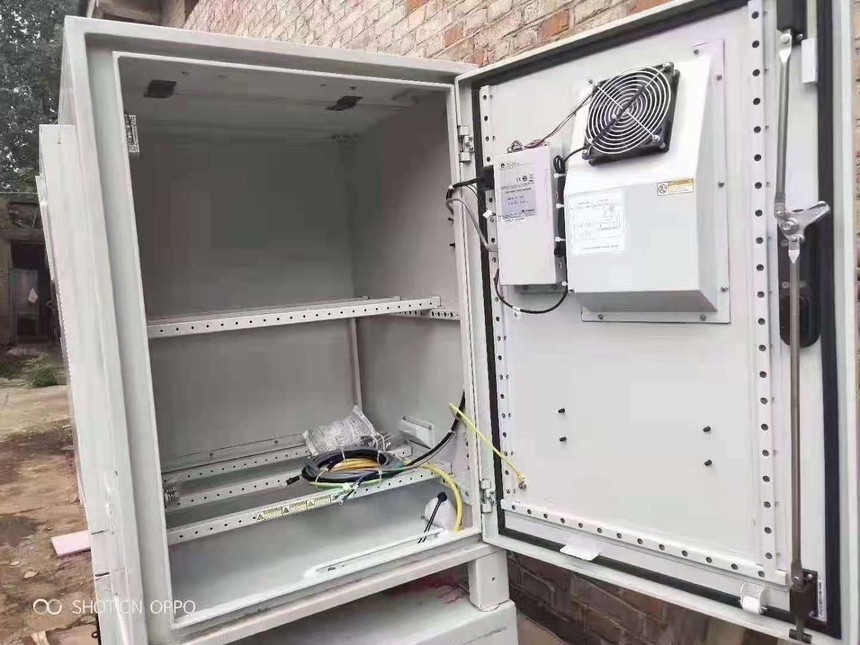

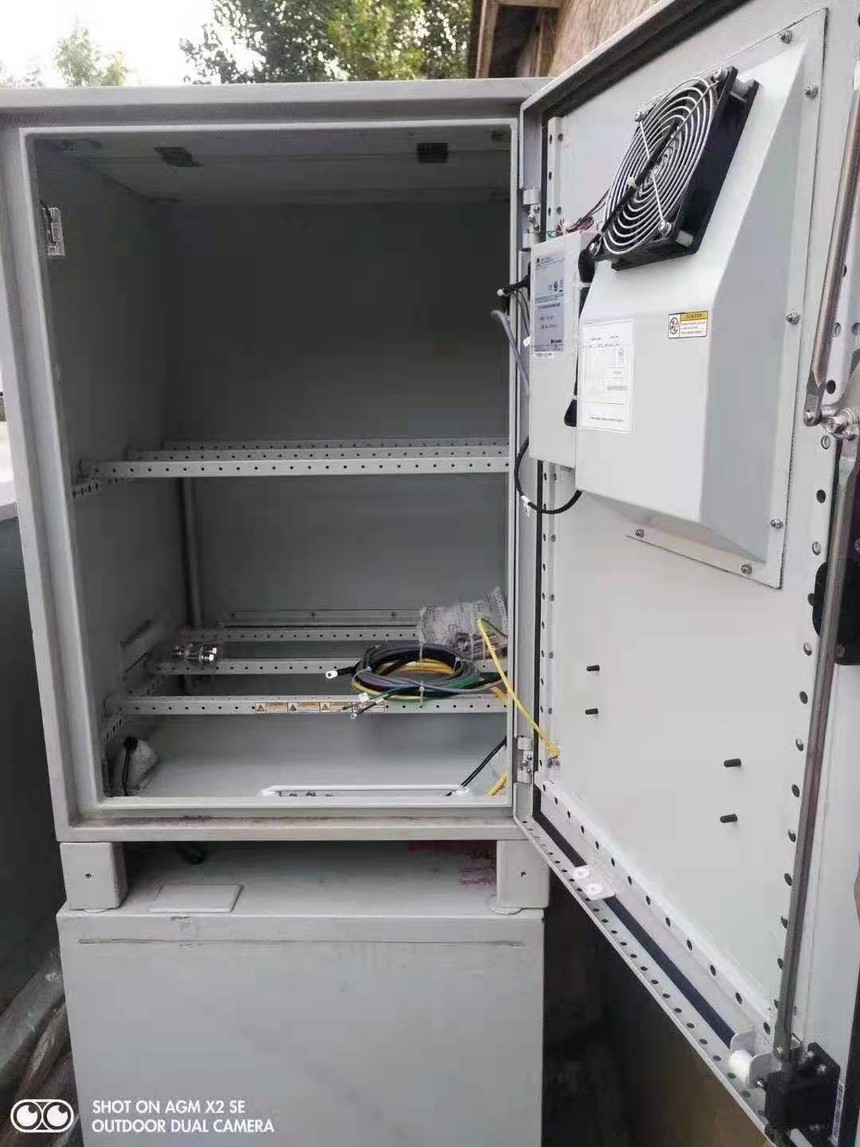

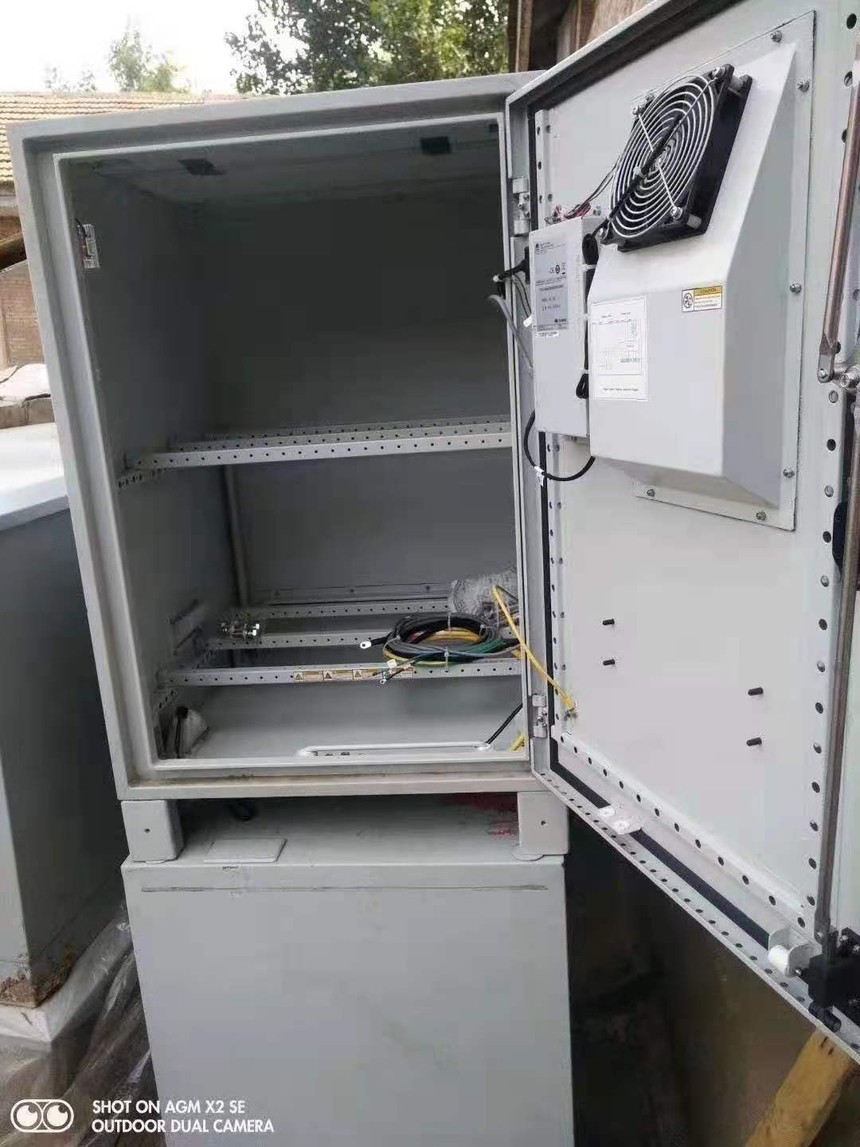

温控单元	直通风、TCUC控制盒	直通风、TCUC控制盒	TEC空调、TCUC控制盒
电池	最大可支持2组190AH电池	最大可支持2组190AH电池	最大可支持2组190AH电池
传感器	必配：1个门磁传感器选配：1个水浸传感器
加热器	无	必配	TEC自带加热功能
适用环境	B类	B类	C类

说明：

B类环境：指不受控环境，即温湿度不受控的房间内或一般的室外环境，包括只有简单遮蔽，如遮阳棚，湿度偶然会达到100％的情况。
C类环境：指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近是指距离盐水（如海洋、盐水湖）3.7公里，距离冶炼厂、煤矿、热电厂等重污染源3公里，距离化工、橡胶、电镀等中等污染源2公里，距离食品、皮革、采暖锅炉等轻污染源1公里。
