华为powerCube500户外电源柜 ICC50-HDA电控柜ICC50-HDA
产品说明

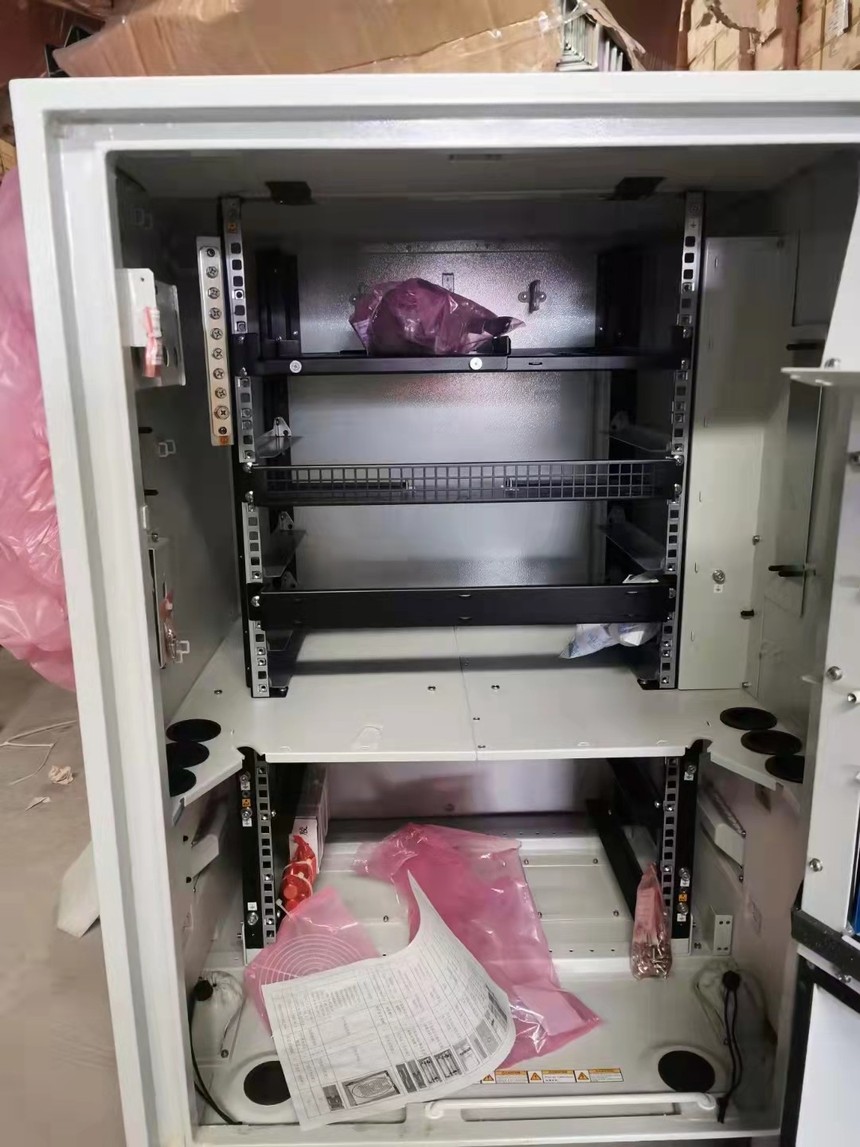

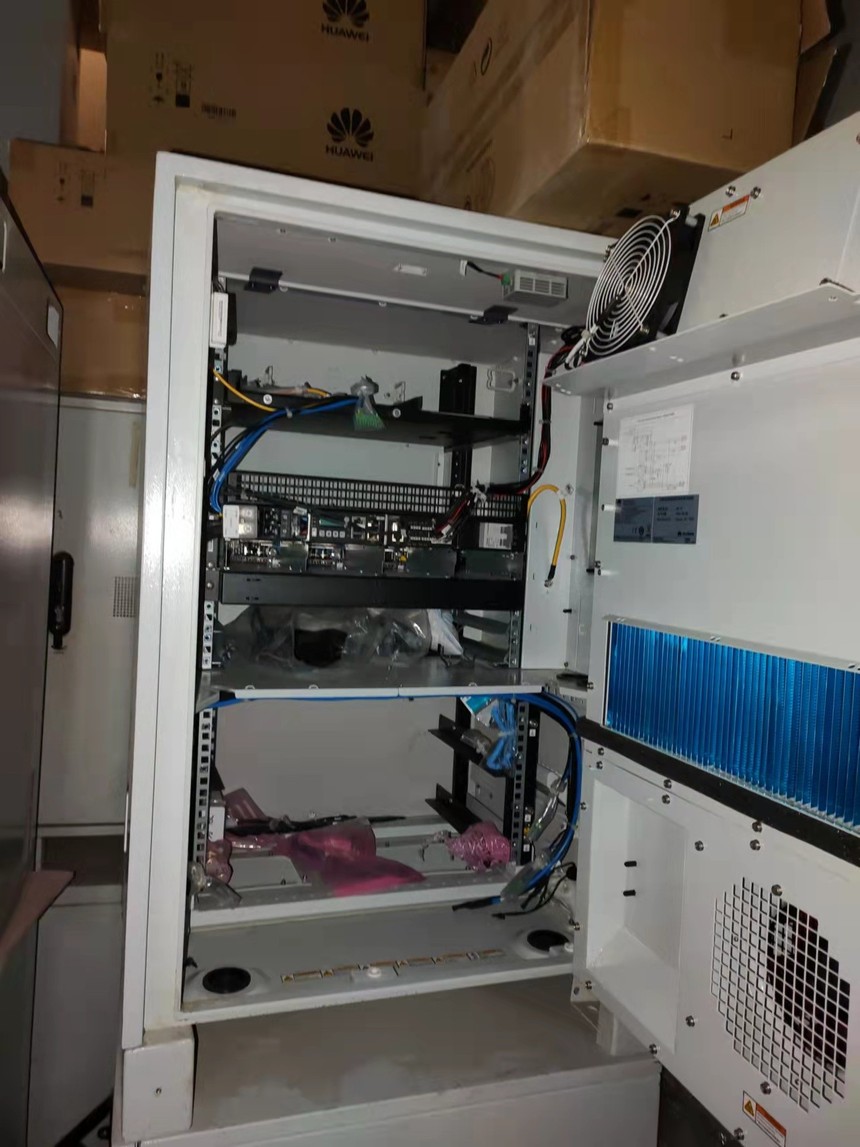

电控柜ICC50-HDA内部结构图3-3 内部结构
规格参数表3-2 ICC50-HDA的规格参数
定位华为PowerCube 500混合供电解决方案广泛应用于平安城市、智慧城市中，为视频监控前端摄像头提供供电和支撑，为数据回传设备供电和提供收容空间。同时，也可以为太阳能路灯、热点覆盖等设备提供供电和支撑。 PowerCube 500支持市电和太阳能输入，目前有纯光、电混、光电三大方案，覆盖市电从无到有的全部场景。 PowerCube 500支持同时输出12Vdc，24Vac，48Vdc，220Vac的电压制式，可以为摄像头供电，并可为小型路由器、PON、CPE、AP等传输设备供电。 特点华为PowerCube 500混合供电解决方案具有简单、可靠、智能三大特点：
方案纯市电供电方案纯市电供电方案按照如下顺序循环工作，供电优先级顺序为市电＞电池：
图2-1 纯市电供电组网图  图2-2 纯市电站点示意图  纯光供电方案纯光供电方案按照如下顺序循环工作，供电优先级顺序为太阳能 ＞ 电池：
图2-3 纯光供电组网图  图2-4 纯光站点示意图  太阳能+市电供电方案太阳能+市电供电方案按照如下顺序循环工作，供电优先级顺序为太阳能 ＞ 市电 ＞ 电池：
图2-5 太阳能+市电供电组网图  图2-6 太阳能+市电站点示意图
产品参数
配置表2-1 纯市电供电方案配置
表2-2 纯光供电方案配置
表2-3 太阳能+市电供电方案配置
