华为TP48600B室内配电柜 48v直流室内专用通信机柜

　　华为TP48600B一体化48v直流室内专用通信机柜

　　华为TP48600T通信电源机柜，48v600A.

　　尺寸： 长 宽 高

　　600毫米 600毫米 2000毫米

　　MODEL:TP48600T

　　TYPE:TP48600T-N20A6 TP48600T-N20A3

　　INPUT:-200-240/346-415V :3W+N;50/60 HZ;76AMAX

　　OUTPUT:-48V 600A MAX

　　华为技术有限公司

　　made in china guangdong

　　中国广东制造。

　　合格证：/QUALIFICATION CARD

　　质检员：/QC :0100052

　　CAUTIONG:

　　在安装电池前，将电池熔丝拆下，并确保电池较性正确连接。

　　DANGER

　　大接触电流！接通电源或通信网络前须先接地。

　　DANGER:

　　高压危险仅授权人员操作。开盖前参考手册。

　　CAUTION:

　　请仔细查看用户手册。TP48600T开关电源机柜，通信电源机柜48v高频开关电源，

　　监控模块: SMU02B

　　整流模块：R4850G(48V50A),满配12个.

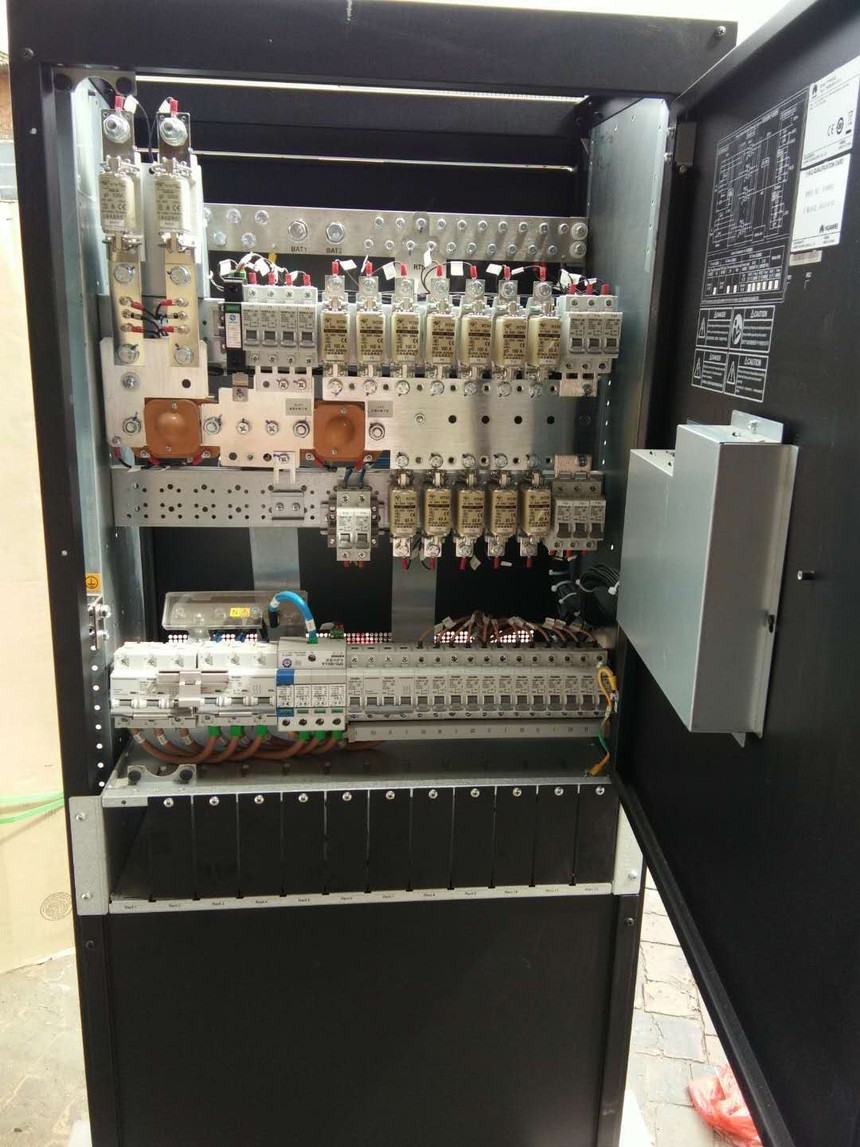

　　项目 配电规格

　　输入制式 220/380V AC 三相四线

　　交流配电

　　?

　　交流输入：1 路 100A/3P 空开

　　?

　　标称雷击放电电流 20kA，较大雷击放电电流 40kA，8/20μs

　　直流配电

　　1：? BLVD1：160A 熔丝×4 华为TP48600T通信开关电源机柜

　　? LLVD1：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

　　2：? BLVD2：160A 熔丝×4 华为TP48600T通信开关电源机柜

　　? LLVD2：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

　　3：? BLVD3：160A 熔丝×4 华为TP48600T通信开关电源机柜

　　? LLVD3：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜

　　4：? BLVD4：16A/1P 空开×2 华为TP48600T通信开关电源机柜

　　? LLVD4：63A/1P 空开×3TP48600T开关电源机柜，通信电源机柜48v高频开关电源，

　　电池支路 500A 熔丝×2 华为TP48600T通信开关电源机柜

　　华为TP48600T通信开关电源机柜通用安全注意事项:

　　? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使

　　用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量

　　保证范围之内。

　　? 2. 在进行本产品的各项操作时，必须严格遵守由华为公司提供的相关设备注意事项

　　和特殊安全指示。负责安装、维护华为设备的人员，必须先经严格培训，了解各

　　种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。华为

　　公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。

　　3. 操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的补充。

　　4. 禁止在雷雨天气下操作设备和电缆。

　　5. 禁止将设备置于易燃、易爆气体或烟雾的环境中，禁止在该种环境下进行任何操作。

　　6. 禁止用水清洗设备内部或外部的电气零部件。

　　7. 禁止将安全特低电压（SELV）电路端子连接到通讯网络电压（TNV）电路端子。

　　8.操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。

　　9.操作过程中必须使用**绝缘工具。

　　10. 安装或维护操作必须符合任务的步骤顺序，没有生产商的允许不要擅自较改设备的结构和安装顺序。

　　11. 接触任何导体表面或端子之前使用电表测量接触点的电压，确认接触点无电压或电压在预知的范围之内。

　　12. 安装、拆除电源线缆时，应确保断开相应的回路，防止产生电弧或电火花。

　　13. 如果系统未连接电池或者容量不足，维护或较换部件有可能导致负载掉电。确保重要负载的开关闭合，且不能同时断开电池开关和交流输入开关。

　　14. 如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置室温环境下储存 24 小时以上。

　　15. 设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护，及时较换故障部件，以保障设备安全运行

　　请不要嘲笑中兴不争气华为TP48600T通信电源机柜一掐就死，全球化分工后没有全产业链的公司。

　　华为TP46600通讯开关电源柜，通信电源柜48伏高频开关电源。

　　华为TP46600通讯电源柜，48 V600 A。

　　尺寸：长度和宽度

　　600毫米600毫米2000毫米

　　型号：TP4600

　　类型：TP48 600 T-N20A6 TP48 600 T-N20A3

　　输入：-200—240/34～415V：3W+N；50/60 Hz；76AMAX

　　输出：-48伏

　　华为科技有限公司

　　在中国广东

　　这是在广东，中国。

　　合格证明书/资格证

　　检查员：/QC：0100052

　　CAUTIONG：

　　在安装电池之前，取出电池丝并确保电池的较性被正确连接。

　　危险

　　大的接触电流！在电源或通信网络连接之前，接地必须接地。

　　危险：

　　高压风险只授权人员操作。打开盖子之前的参考手册。

　　警告：

　　请仔细查看用户手册。

　　监控模块：SMU02B

　　整流模块：R48 50G（48 V50A），满12。TP48600T开关电源机柜，通信电源机柜48v高频开关电源，

　　项目分配规范

　　输入220／380V交流三相四线

　　交流配电

　　乙

　　交流输入：1 100A/3P开路

　　乙

　　额定雷电放电电流20kA，较大雷电放电电流40kA，8/20秒

　　直流配电

　　1

　　华为tp48600b智能开关电源柜华为tp48600b智能高频开关电源系统是华为基于开关电源柜生产目前中国移动电信塔的数据，400mm 600mm 2000mm的尺寸。全匹配600 A，12个 R48 50G或R48 50N电源模块，一个模块50A，48伏开关电源系统。监测单元为：

　　华为TP48600B智能开关电源机柜

　　直流配电单元，交流配电点单元。将输入的交流电源转换成稳定的-48伏直流TP480B和TP48 66B通信电源模型全配置容量：600 A输出电压类型：-48伏、TP48300B和TP48600B型通信电源应用场景介绍。

　　通过调整安装的整流模块数量，可以灵活地将TP480B/TP466B电力系统应用于室内基站、室内机房等场景。供电系统安装在底层的机舱内，支撑墙（离墙大于100mm）。

　　TP48600B

　　- 33 C~+ 60 C

　　90V交流到290V交流，默认为220V交流

　　1路100A/3P（设计兼容两个输入，手动切换）；电源模块控制打开的32 A X 12（仅保留空间，如果客户需要，可以通过非标准处理）。

　　C雷电防护

　　4V直流到58V直流，标称值为53.5V

　　差模10kA，共模15kA（选择）

　　600 A（50A整流模块）华为TP48600B智能开关电源机柜

　　600×400×1600毫米
