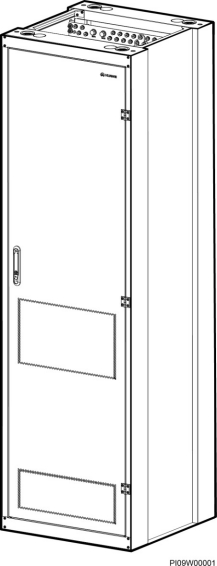

华为TP48300T-N20A7，室内通信电源柜

交流输入制式

220/380V AC 三相四线

配电单元

l 交流配电：交流输入空开，整流模块输入空开

l 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路

监控单元

SMU06C2

整流模块

最大可配置 6 个 R4850N6 或

R4850G2 整流模块

最大可配置 12 个 R4850N6 或

R4850G2 整流模块

交流防雷

标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs

直流防雷

差模 10kA，共模 20kA，8/20μs

（10）N 接线排

（11）用户 4 直流输出空开

（12）整流模块空开

（13）机柜接地排

（10）N 接线排

（11）用户 4 直流输出空开

（12）整流模块空开

（13）机柜接地排

输入制式

220/380V AC 三相四线

交流配电

l 交流输入空开：63A/3P×1

l 整流模块空开：32A/1P×6

l 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs

l 交流输入空开：100A/3P×1

l 整流模块空开：32A/1P×12

l 标称雷击放电电流 20kA，最大雷击放电电流40kA，8/20μs

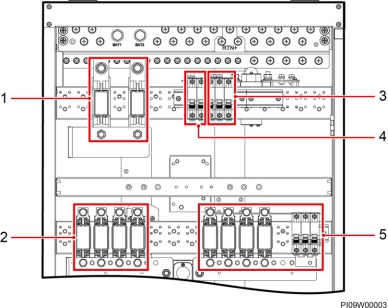

直流配电

l 用户 1：

l 用户 1：

注意

− BLVD1：100A 熔丝×2

− BLVD1：100A 熔丝×4

每一位用户最大负载电

− LLVD1：160A 熔丝×2，

63A/1P 空开×3

− LLVD1：160A 熔丝×4，63A/1P 空开×3

l 用户 2：

流不可以超

过 175A。

l 用户 2：

− BLVD1：100A 熔丝×2

− BLVD2：100A 熔丝×4

− LLVD2：160A 熔丝×4，63A/1P 空开×3

− LLVD1：160A 熔丝×2，

l 用户 3：

63A/1P 空开×3

− BLVD3：100A 熔丝×4

l 用户 3：

− LLVD3：160A 熔丝×4，63A/1P 空开×3

− BLVD1：100A 熔丝×2

l 用户 4：

− LLVD1：160A 熔丝×2，

63A/1P 空开×3

− BLVD4：16A/1P 空开×2

− LLVD4：63A/1P 空开×3

l 用户 4：

− BLVD4：16A/1P 空开×2

− LLVD4：63A/1P 空开×3

电池支路

500A 熔丝×2

运行指示灯

绿色

常亮

整流模块有交流输入。

常灭

无交流输入。

整流模块内部损坏。

0.5Hz 闪烁

人工查询状态。

4Hz 闪烁

整流模块处于应用程序加载状态。

告警指示灯

黄色

常灭

整流模块无保护告警。

常亮

l 环境温度过高引发的整流模块限功率预告警。

l 环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz 闪烁

整流模块与外部通讯中断。

故障指示灯

红色

常灭

整流模块无故障。

常亮

输出过压锁死。

整流模块内部故障引起的无输出。

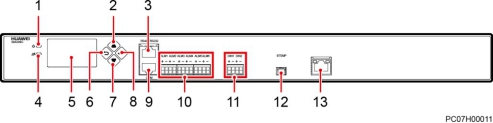

（4）告警指示灯

（5）液晶显示屏（LCD）

（6）按键“返回”

（13）FE 接口

“

”

“上”

按“ ”可以向上翻阅菜单或调整参数的选择值。调整参数时，长按“ ”可以快速调整参数值。

“

”

“下”

按“ ”可以向下翻阅菜单或调整参数的选择值。调整参数时，长按“ ”可以快速调整参数值。

“

”

“返回”

按“

”可退回上一级菜单并且不保存所设置菜单值。

“

”

“确认”

l 在待机屏时，按“ ”可进入主菜单。

l 在主菜单中按“ ”可进入下一级子菜单。

l 在子菜单设置时按“ ”可以保存菜单选项值。

说明

l 30 秒内无按键操作 LCD 背光灯关闭。

l 1 分钟内无按键操作需重新登录，预设密码为 000001。

l 设置参数时长按“”或“”，参数值将快速增加或减小。

l 同时按住“”和“”或“”超过 2 秒，可以增强或降低 LCD 的亮度。

l 同时按住“”和“”超过 10 秒，可以复位监控。

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

告警指示灯

红色

常灭

无紧急或重要告警

常亮

有紧急或重要告警

COM 接口

波特率：9600bit/s，

19200bit/s

MODBUS 协议

用于连接下级设备，例如：智能空调

RS485/RS232 接

口

波特率：9600bit/s，

19200bit/s，115200bit/s

主从协议、电总协议、MODBUS 协议

用于连接上级设备 ， 例 如 ： BBU、PSNU 等

带网管的设备

1

COM_R+

COM 接收数据

2

COM_R-

3

NC

-

4

COM_T+

COM 发送数据

5

COM_T-

6

GND

信号地

7

NC

-

8

NC

-

1

RS485_T+

RS485 发送数据

2

RS485_T-

3

RS232_R

RS232 接收数据

4

RS485_R+

RS485 接收数据

5

RS485_R-

6

GND

信号地

7

RS232_T

RS232 发送数据

8

NC

-

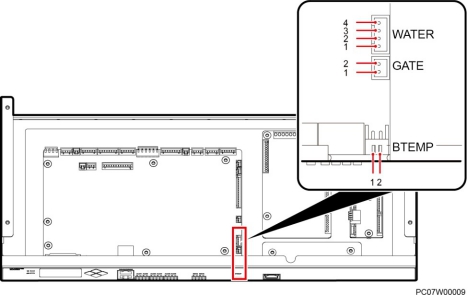

传感器接口

WATER

12V 电压输出口

GATE

门磁传感器

BTEMP

电池温度传感器

干接点输入接口

DIN1

说明

干接点输入接口的告警关联请参见附录。

DIN2

干接点输出接口

ALM1

说明

干接点输出接口的告警关联请参见附录。

ALM2

ALM3

ALM4

ALM5

ALM6

WATER

1

12V

2

-

3

GND

4

-

GATE

1

GATE+

2

GATE-

BTEMP

1

BTEMP1

2

GND
