多功能通信系统 MTS（multiple telecommunication system）为无线通信站点提供户外物理工作环境、安全系统和监控组网的整体解决方案，集成了户外机柜、温控设备、通信电源、监控、网管系统、交直流配电、防雷等功能，并为用户预留足够的安装空
间。MTS 是一系列高效、智能、一体化站点解决方案。产品特点如下：
l 高效站点
− 电池休眠
− 温控节能
− 高密度热交换
− 高效整流模块
l 智能化站点
− IP、GPRS、带内组网
− 电池 SOC、SOH 检测
− 电子门锁、视频监控、声光告警
− 智能温控管理
− 电池混用
− 可支持通过手机 APP 近端接入电源，方便开站；并通过远程网管管理站点
− License 安全管理
l 一体化站点
− 机柜快速拼装
− 配电模块化配置
2.1 产品配置
电源系统组成介绍
根据用户的实际需求，可以采用标准配置的电源系统，也可以灵活配置合适的机柜和 电源插框从而组成不同的电源系统，例如选择 MTS9510A-HT2001 机柜和 ETP48200-
C5CA 电源插框，组成了 MTS9512A-HT2012 电源系统。
表2-1 标准配置的电源系统
机柜型号 | 温控类型 | 电源插框 |
MTS9513A-HA2001 | HXC150S+PC300D | ETP48300-C6A1 |
MTS9512A-HT2011 | HXC150S+TEC | ETP48200-C5C4 |
MTS9512A-HX2006 | HXC150S | ETP48200-C5C4 |
MTS9512A-GX2005 | AH1500 | ETP48200-C5C4 |
表2-2 组合配置的电源系统
系统型号 | 机柜组合描述 |
空柜型号 | 温控类型 | 电源插框 |
MTS9512A- HT2012 | MTS9510A- HT2001 | HXC70S+TEC | ETP48200-C5CA |
MTS9512A- HD2007 | MTS9510A- HD2002 | HXC150S+直通风 |
MTS9512A- GA2002 | MTS9510A- GA2001 | AH1500+PC500D |
MTS9512A- HA2002 | MTS9510A- HA2003 | HXC150S+PC300D |
MTS9512A- HT2011 | MTS9510A- HT2002 | HXC150S+TEC |
MTS9512A- HX2006 | MTS9510A- HX2002 | HXC150S |
MTS9512A- GX2005 | MTS9510A- GX2001 | AH1500 |
MTS9512A- HT2009 | MTS9510A- HT2001 | HXC70S+TEC | ETP48200-C5CB |
MTS9512A- HT2010 | MTS9510A- HT2002 | HXC150S+TEC |
系统型号 | 机柜组合描述 |
空柜型号 | 温控类型 | 电源插框 |
MTS9513A- HT2002 | MTS9510A- HT2002 | HXC150S+TEC | ETP48300-C6A1- 002 |
MTS9513A- GM2001 | MTS9510A- GX2001 | AH1500 |
电源系统的部件布局介绍
根据用户的实际需求，可以灵活配置合适的部件以满足用户需求，各部件在机柜内的 布局如下所示。
l 电池舱/柜的空闲空间不能放置其他电器设备，避免产生电池过热或短路等质量风险。
l 电源柜/设备柜放入的设备不允许超过温控设备的最大换热能力，避免因负载扩容导致高温问 题从而影响业务。
图2-1 部件布局
表2-3 部件布局说明
序号 | 部件名称 | 序号 | 部件名称 |
1 | 交流检测模块 | 12 | MBUS 模块 CCO |
2 | 温控门 | 13 | 直流配电单元 DCDB （或 EFUSE；下方可安装交流电表 AIM02C、直流电表） |
序号 | 部件名称 | 序号 | 部件名称 |
3 | 交流输出盒或交流扩展框（不支持同时配置） | 14 | 直流切换单元 DTS200- A2 |
4 | 温湿度传感器 | 15 | 直流输出盒或直流扩展框（不支持同时配置） |
5 | 电子门锁 | 16 | 太阳能输入盒 |
6 | 振动传感器 | 17 | 门磁传感器 |
7 | IBOX （CIM01C1） | 18 | 高压配电单元 ETPH3820-D1 |
8 | GPRS 天线 | 19 | 烟雾传感器 |
9 | 声光告警器 | 20 | 电源插框，详见部件介绍章节 |
10 | 水浸传感器 | 21 | 直流照明灯 |
11 | 电池温度传感器 | 无 | 无 |
2.2 产品参数说明
表2-4 产品参数说明
机柜类型 | 机柜型号 | 尺寸 | 重量 |
电源柜（不含电源插框） | MTS9510A-HD2002 | 2030mm×815mm×735mm | ＜190kg |
MTS9510A-HT2001 |
MTS9510A-HT2002 |
MTS9510A-HT2011 |
MTS9510A-GA2001 |
MTS9510A-GX2001 |
MTS9510A-DT2001 |
MTS9510A-HA2003 |
MTS9510A-GX1402 | 1410mm×815mm×735mm |
电池柜 | MTS9510A-XD2002 | 2030mm×815mm×735mm | ＜160kg |
MTS9510A-XT2001 |
机柜类型 | 机柜型号 | 尺寸 | 重量 |
| MTS9510A-XT2002 |
|
|
MTS9510A-XA2002 |
MTS9510A-XA2005 |
MTS9510A-XT1401 | 1410mm×815mm×735mm |
设备柜 | MTS9510A-HX2002 | 2030mm×815mm×735mm | ＜170kg |
MTS9510A-HX2011 |
MTS9510A-GX2007 |
MTS9510A-GX2004 |
MTS9510A-GX1401 | 1410mm×815mm×735mm |
MTS9510A-HX1401 | 1410mm×815mm×735mm |
MTS9510A-GX2005 | 2030mm×815mm×815mm |
BTS 柜 | MTS9510A-HX2003 | 2030mm×815mm×735mm | ＜192kg |
MTS9510A-GX2003 |
MTS9510A-HX2004 |
MTS9510A-GX2002 |
MTS9510A-GX2301 | 2340mm×815mm×815mm |
MTS9510A-HX2301 |
整流模块 | R4850G2 或 R4850N2 | 40.8mm×105mm×281mm | ＜2kg |
太阳能模块 | S4850G1 | ＜1.8kg |
升压模块 | C28005G1 |
2.3 机柜介绍
2.4.1 MTS9510A-HD2002
图2-2 外观
表2-5 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 158kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
温控方式 | 设备舱：热交换 HXC150S 电池舱：直通风 DC |
项目 | 指标 |
防护等级 | 设备舱：IP55 电池舱：IP44 |
图2-3 内部结构
（1）热交换 HXC150S | （2）机柜铭牌 | （3）TCUC 控制盒 |
（4）接地排 | （5）门磁传感器 | （6）用户设备安装空间 |
（7）电池安装空间 （8）走线孔
2.4.2 MTS9510A-HT2001
图2-4 外观
表2-6 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 165kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
项目 | 指标 |
温控方式 | 设备舱：热交换 HXC70S 电池舱：TEC |
防护等级 | IP55 |
图2-5 内部结构
（1）热交换 HXC70S （2）机柜铭牌 （3）接地排
（4）TCUC 控制盒 | （5）TEC 空调 | （6）门磁传感器 |
（7）用户设备安装空间 | （8）电池安装空间 | （9）走线孔 |
2.4.3 MTS9510A-HT2002
图2-6 外观
表2-7 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 168kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
项目 | 指标 |
温控方式 | 设备舱：热交换 HXC150S 电池舱：TEC |
防护等级 | IP55 |
图2-7 内部结构
（1）热交换
HXC150S
（2）机柜铭牌 （3）TCUC 控制盒（设备舱）
（4）接地排 （7）门磁传感器 | （5）TCUC 控制盒（电池舱） （8）用户设备安装空间 | （6）TEC 空调 （9）电池安装空间 |
（10）走线孔 |
|
|
2.4.4 MTS9510A-HT2011
图2-8 外观
表2-8 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 168kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
温控方式 | 设备舱：热交换 HXC150S 电池舱：TEC |
防护等级 | IP55 |
图2-9 内部结构
（1）热交换 HXC150S （2）接地排 （3）余热利用风扇（进风口）
（4）TCUC 控制盒 （5）TEC 空调 （6）门磁传感器
（7）用户设备安装空间
（10）走线孔
2.4.5 MTS9510A-GA2001
图2-10 外观
（8）余热利用风扇（出风口）
（9）电池安装空间
表2-9 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 190kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
项目 | 指标 |
温控方式 | 设备舱：AH1500 电池舱：PC500D |
防护等级 | IP55 |
图2-11 内部结构
（1）AH1500 （2）接地排 （3）PC500D
（4）机柜铭牌 （5）门磁传感器 （6）用户设备安装空间
（7）电池安装空间 （8）走线孔
2.4.6 MTS9510A-GX2001
图2-12 外观
表2-10 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 170kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
图2-13 内部结构
（1）AH1500 | （2）接地排 | （3）机柜铭牌 |
（4）门磁传感器 | （5）用户设备安装空间 | （6）电池安装空间 |
（7）走线孔
2.4.7 MTS9510A-DT2001
图2-14 外观
表2-11 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 165kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
温控方式 | 设备舱：直通风 DC |
图2-15 内部结构
（1）机柜铭牌 | （2）接地排 | （3）防尘网 |
（4）TCUC 控制盒 | （5）TEC 空调 | （6）门磁传感器 |
（7）风机盒 （8）用户设备安装空间 （9）电池安装空间
（10）走线孔
2.4.8 MTS9510A-GX1402
图2-16 外观
表2-12 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 1410mm×815mm×735mm |
机柜重量 | 140kg |
用户空间 | 17U |
电池空间 | 1 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
温控方式 | AH1500 |
防护等级 | IP55 |
图2-17 内部结构
（1）接地排 （4）门磁传感器 | （2）AH1500 （5）用户设备安装空间 | （3）机柜铭牌 （6）电池安装空间 |
（7）走线孔 |
|
|
2.4.9 MTS9510A-HA2003
图2-18 外观
表2-13 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 158kg |
用户空间 | 22U |
电池空间 | 2 层 每层净空间（高×宽×深）：350mm× 580mm×561mm |
温控方式 | 设备舱：热交换 HXC150S 电池舱：PC300D |
防护等级 | IP55 |
图2-19 内部结构
（1）TCUC 控制盒 | （2）热交换 HXC150S | （3）接地排 |
（4）PC300D | （5）门磁传感器 | （6）用户设备安装空间 |
（7）电池安装空间 | （8）走线孔 |
|
2.4.10 MTS9510A-XD2002
图2-20 外观
表2-14 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 158kg |
电池空间 | 4 层 第 1 层（最底层）:440mm×580mm× 561mm（高×宽×深） 第 2-4 层：420mm×650mm×561mm （高×宽×深） |
温控方式 | 直通风 DC |
防护等级 | IP44 |
图2-21 内部结构
（1）直通风 | （2）TCUC 控制盒 | （3）机柜铭牌 |
（4）门磁传感器 | （5）电池安装空间 | （6）走线孔 |
2.4.11 MTS9510A-XT2001
图2-22 外观
表2-15 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 160kg |
电池空间 | 3 层 每层净空间（高×宽×深）：570mm× 580mm×561mm |
温控方式 | TEC |
防护等级 | IP55 |
图2-23 内部结构
（1）机柜铭牌 | （2）TEC 空调 | （3）TCUC 控制盒 |
（4）门磁传感器 | （5）电池安装空间 | （6）走线孔 |
2.4.12 MTS9510A-XT2002
图2-24 外观
表2-16 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 147kg |
电池空间 | 4 层 第 1 层（最底层）:440mm×580mm× 561mm（高×宽×深） 第 2-4 层：420mm×650mm×561mm （高×宽×深） |
温控方式 | TEC |
防护等级 | IP55 |
适用环境 | C 类 |
图2-25 内部结构
（1）TCUC 控制盒 （2）TEC 空调 （3）门磁传感器
（4）电池安装空间 （5）走线孔
2.4.13 MTS9510A-XA2002
图2-26 外观
表2-17 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 158kg |
电池空间 | 4 层 第 1 层（最底层）:440mm×580mm× 561mm（高×宽×深） 第 2-4 层：420mm×650mm×561mm （高×宽×深） |
温控方式 | PC500D |
防护等级 | IP55 |
图2-27 内部结构
（1）PC500D （2）机柜铭牌 （3）门磁传感器
（4）电池安装空间 （5）走线孔
2.4.14 MTS9510A-XA2005
图2-28 外观
表2-18 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 158kg |
电池空间 | 4 层 第 1 层（最底层）:440mm×580mm× 561mm（高×宽×深） 第 2-4 层：420mm×650mm×561mm （高×宽×深） |
温控方式 | PC300D |
防护等级 | IP55 |
图2-29 内部结构
（1）PC300D （2）门磁传感器 （3）电池安装空间
（4）走线孔
2.4.15 MTS9510A-XT1401
图2-30 外观
表2-19 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 1410mm×815mm×735mm |
机柜重量 | 158kg |
电池空间 | 2 层 每层净空间（高×宽×深）：570mm× 580mm×561mm |
温控方式 | TEC |
防护等级 | IP55 |
图2-31 内部结构
（1）机柜铭牌 | （2）TCUC 控制盒 | （3）TEC 空调 |
（4）门磁传感器 | （5）电池安装空间 | （6）走线孔 |
2.4.16 MTS9510A-HX2002
图2-32 外观
表2-20 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 153kg |
用户空间 | 40U |
温控方式 | 热交换 HXC150S |
防护等级 | IP55 |
图2-33 内部结构
（1）热交换 HXC150S （4）接地排 | （2）机柜铭牌 （5）门磁传感器 | （3）TCUC 控制盒 （6）用户设备安装空间 |
（7）走线孔 |
|
|
2.4.17 MTS9510A-HX2011
图2-34 外观
表2-21 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 153kg |
用户空间 | 40U |
温控方式 | 热交换 HXC300S |
防护等级 | IP55 |
图2-35 内部结构
（1）热交换 HXC300S | （2）TCUC 控制盒 | （3）接地排 |
（4）门磁传感器 | （5）用户设备安装空间 | （6）走线孔 |
2.4.18 MTS9510A-GX2004

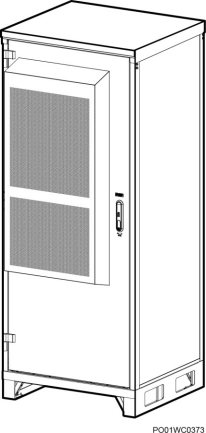

图2-36 外观
表2-22 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 170kg |
用户空间 | 40U |
温控方式 | AH1500 |
防护等级 | IP55 |
图2-37 内部结构
（1）AH1500 | （2）机柜铭牌 | （3）接地排 |
（4）门磁传感器 | （5）用户设备安装空间 | （6）走线孔 |
2.4.19 MTS9510A-GX1401
图2-38 外观
表2-23 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 1410mm×815mm×735mm |
机柜重量 | 170kg |
用户空间 | 26U |
温控方式 | AH1500 |
防护等级 | IP55 |
图2-39 内部结构
（1）AH1500 | （2）接地排 | （3）机柜铭牌 |
（4）门磁传感器 | （5）用户设备安装空间 | （6）走线孔 |
2.4.20 MTS9510A-HX1401

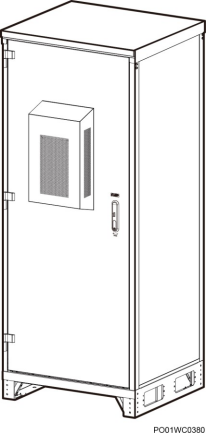

图2-40 外观
表2-24 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 1410mm×815mm×735mm |
机柜重量 | 140kg |
用户空间 | 26U |
温控方式 | 热交换 HXC70S |
防护等级 | IP55 |

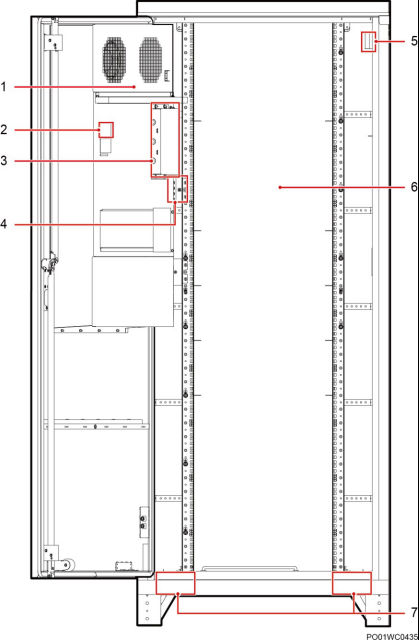

图2-41 内部结构
（1）热交换 HXC70S （4）接地排 | （2）机柜铭牌 （5）门磁传感器 | （3）TCUC 控制盒 （6）用户设备安装空间 |
（7）走线孔 |
|
|
2.4.21 MTS9510A-GX2005
图2-42 外观
表2-25 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×815mm |
机柜重量 | 170kg |
用户空间 | 40U |
温控方式 | AH1500D（前后门各一个） |
防护等级 | IP55 |
图2-43 内部结构
（1）AH1500D | （2）机柜铭牌 | （3）接地排 |
（4）门磁传感器 | （5）用户设备安装空间 | （6）走线孔 |
2.4.22 MTS9510A-GX2007
图2-44 外观
表2-26 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 170kg |
用户空间 | 40U |
温控方式 | AH1500D |
防护等级 | IP55 |
图2-45 内部结构
（1）AH1500D | （2）机柜铭牌 | （3）接地排 |
（4）门磁传感器 | （5）用户设备安装空间 | （6）走线孔 |
2.4.23 MTS9510A-HX2003
图2-46 外观
表2-27 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 162kg |
用户空间 | 12U（用户设备安装空间） 27U（BTS 设备安装空间） |
温控方式 | 热交换 HXC150S |
防护等级 | IP55 |
图2-47 内部结构
（1）热交换 HXC150S | （2）机柜铭牌 | （3）TCUC 控制盒 |
（4）接地排 | （5）门磁传感器 | （6）馈线窗 |
（7）BTS 设备安装空间 | （8）用户设备安装空间 | （9）走线孔 |
2.4.24 MTS9510A-GX2003
图2-48 外观
表2-28 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 170kg |
用户空间 | 12U（用户设备安装空间） 27U（BTS 设备安装空间） |
温控方式 | AH1500 |
防护等级 | IP55 |
图2-49 内部结构
（1）AH1500 | （2）机柜铭牌 | （3）接地排 |
（4）门磁传感器 | （5）馈线窗 | （6）BTS 设备安装空间 |
（7）用户设备安装空间 | （8）走线孔 |
|
2.4.25 MTS9510A-GX2002
图2-50 外观
表2-29 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 192kg |
用户空间 | 12U（用户设备安装空间） 27U（BTS 设备安装空间） |
温控方式 | AH3000-1 |
防护等级 | IP55 |
图2-51 内部结构
（1）AH3000-1 | （2）机柜铭牌 | （3）接地排 |
（4）门磁传感器 | （5）馈线窗 | （6）BTS 设备安装空间 |
（7）用户设备安装空间 | （8）走线孔 |
|
2.4.26 MTS9510A-GX2301
图2-52 外观
表2-30 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2340mm×815mm×815mm |
机柜重量 | 165kg |
温控方式 | AH3000-1 |
防护等级 | IP55 |
图2-53 内部结构
（1）AH3000-1 | （2）机柜铭牌 | （3）门磁传感器 |
（4）馈线窗 | （5）BTS 设备安装空间 | （6）走线孔 |
2.4.27 MTS9510A-HX2004
图2-54 外观
表2-31 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2030mm×815mm×735mm |
机柜重量 | 178kg |
用户空间 | 12U（用户设备安装空间） 27U（BTS 设备安装空间） |
温控方式 | 热交换 HXC300S |
防护等级 | IP55 |
图2-55 内部结构
（1）热交换 HXC300S | （2）机柜铭牌 | （3）TCUC 控制盒 |
（4）接地排 | （5）门磁传感器 | （6）馈线窗 |
（7）BTS 设备安装空间 | （8）用户设备安装空间 | （9）走线孔 |
2.4.28 MTS9510A-HX2301
图2-56 外观
表2-32 机柜指标
项目 | 指标 |
机柜外尺寸（高×宽×深） | 2340mm×815mm×815mm |
机柜重量 | 185kg |
温控方式 | 热交换 HXC300S |
防护等级 | IP55 |
图2-57 内部结构
（1）热交换 HXC300S | （2）机柜铭牌 | （3）TCUC 控制盒 |
（4）门磁传感器 | （5）馈线窗 | （6）BTS 设备安装空间 |
（7）走线孔 |
|
|
