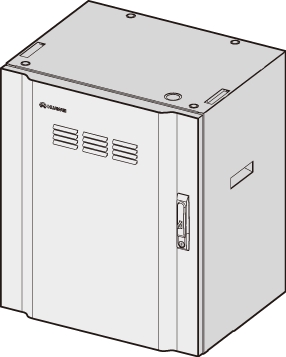

华为APM30,APM30H,室外一体化电源机柜，通信电源，高频开关电源

通过华为APM30,APM30HAPM30H产品描述，您可以了解APM30的功能、结构、典型应用和技术指标。
　　华为APM30,APM30HAPM30功能 APM30为分布式基站或小基站提供-48V直流供电和蓄电池备电、提供用户设备安装空间，同时提供蓄电池管理、监控、防雷等功能。APM30功能如表2-1所示。表2-1 APM30功能列表
　　功能项功能说明蓄电池备电 l APM30可内置一组-48V 12Ah、-48V 24Ah或-48V 36Ah的蓄电池，为分布式基站提供短时间电池备电。
　　华为APM30,APM30Hl 扩展电池柜支持内置安装-48V 200Ah蓄电池，为分布式基站或小基站提供较长时间备电。提供设备安装空间可以为用户设备提供2U～7U的安装空间。
　　l 当内置-48V 12Ah或-48V 24Ah蓄电池组时，APM30能为设备提供5U的安装空间。 l 当内置-48V 36Ah蓄电池组时，APM30能为设备提供2U的安装空间。
　　l 当使用扩展电池柜时，APM30不内置蓄电池组，APM30能为设备提供7U的安装空间。 内置整流模块 l整流模块将输入的交流市电转换为-48V的直流电。
　　l 整流模块支持热插拔。内置监控模块 l 监控模块支持热插拔，提供整流模块管理、蓄电池充放电管理功能。
　　华为APM30,APM30Hl具有电池保护(BLVD）功能。

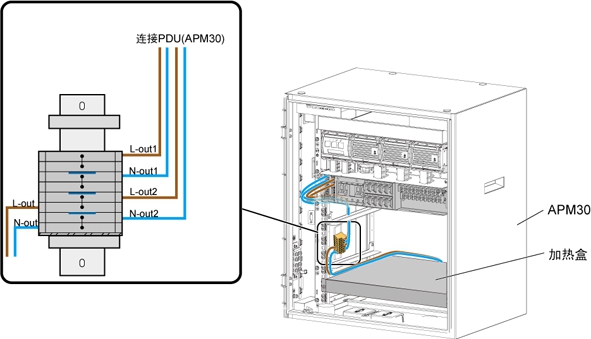

　　l 能提供RS485通信接口和干接点告警接口，便于实现远程监控和无人值守。 交流配电内置AC/DC嵌入式电源系统支持200V AC～240V AC交流单相输入或110V AC双火线输入。直流配电请参见表2-2。
　　电源及信号口防雷内置交直流电源口防雷模块、监控告警及通信接口均有防雷电路设计，提供安全可靠的电涌保护和感应雷保护。

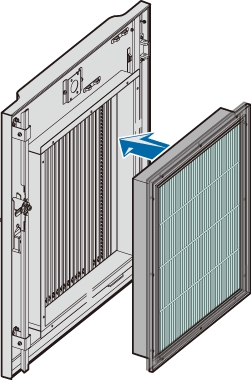

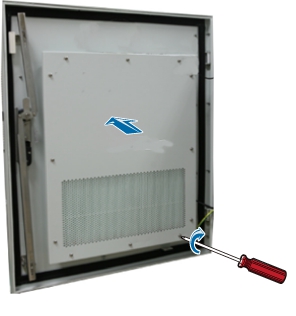

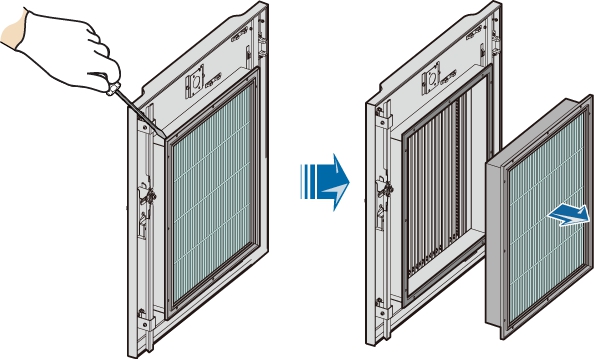

　　散热APM30采用透气膜与风扇分开安装的散热方式，具有较好的环境温度适应性。接地排机柜总的接地线、防雷器接地线、其它设备的接地线，都汇接到接地排。
　　华为APM30,APM30H应用情况直流输出直流供电单元对应空开备注应用于分布式基站
　　4路一次下电输出 RRU 3个10A空开当APM30向3个RRU供电时，由3个10A空开分别控制3路直流输出。
　　预留 1个50A空开-4路二次下电输出 BBU 2个10A空开 APM30*多可配置2个BBU，由2个10A空开分别控制2路直流输出。
　　传输设备1个5A空开由1个5A空开控制1路直流输出向传输设备供电。
　　风扇 1个5A空开提供1路直流输出同时向两个风扇供电。
　　应用于小基站 2路一次下电输出 BTS3006C2个50A空开APM30可向2个BTS3006C供电和备电。 BTS3002E 2个30A空开 APM30可向2个BTS3002E供电和备电。 4路二次下电输出 传输设备 2个10A空开，1个5A空开由2个10A空开和1个5A空开控制3路直流输出向传输设备供电。
　　风扇 1个5A空开提供1路直流输出同时向两个风扇供电。
　　华为APM30,APM30H接口类型 接口数量进/出线孔说明
　　220V交流电源输入接口，1路220V交流输入。
　　交流电源线与接地线共用一个进/出线孔，孔径为 42mm。接地接口接地排提供4个接地端子，所有接地螺母直径为M8。
　　-48V DC电源输出接口*多4路直流输出，向RRU或小基站供电。
　　直流电源线的出线孔为圆孔，孔径为51.6mm。

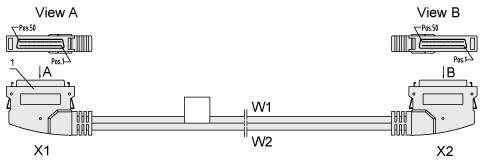

　　RS485通信线出口根据实际情况而定。 共用一个109mm×42mm的长圆孔。干接点告警线出口用户设备光纤/E1进出口传输光纤/中频电缆进出口.
　　华为APM30,APM30H说明

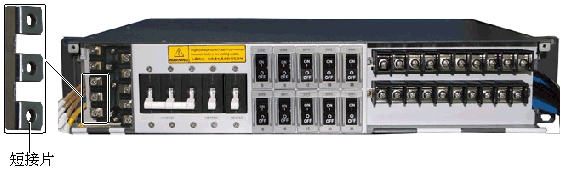

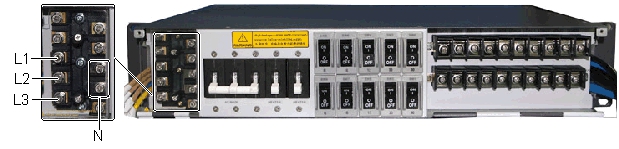

　　l交流双极空开SW1用于控制交流接线端子（L1，N1），交流双极空开SW2用于控制交流接线端子（L2，N2），直流输出空开用于控制直流输出接线端子。
　　l直流输出接线端子LOAD2共4对，分别为NEG1(-)、RTN1(+)，NEG2(-)、RTN2(+)，NEG3(-)、RTN3(+)，NEG4(-)、RTN4(+)。 l直流输出接线端子LOAD1共4对，分别为NEG5(-)、RTN5(+)，NEG6(-)、RTN6(+)，NEG7(-)、RTN7(+)，NEG8(-)、RTN8(+)。 l NEG(-)为-48V电源线接线端子，RTN(+)为RTN(+)电源线接线端子。
　　华为APM30,APM30H参数
　　指标交流输入
　　特性
　　输入电压范围176V AC～290V AC典型输入电压200V AC～240V AC输入电压频率45Hz～65Hz输入电流22A 输入方式 l支持220V AC～240V AC交流单相输入。l 支持110V AC双火线输入。
　　直流输出特性输出电压范围-58V DC～-44V DC 输出电流范围l配置2个PSU时：0A～60A。l 配置3个PS

华为通信电源APM30,APM30H室外一体化机柜技术参数

产品说明

华为通信电源APM30,华为APM30H室外一体化机柜

TD-RAN APM30 APM30H功能与配置.

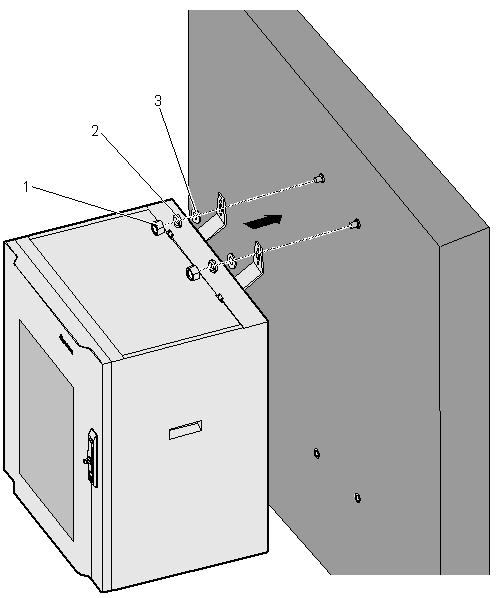

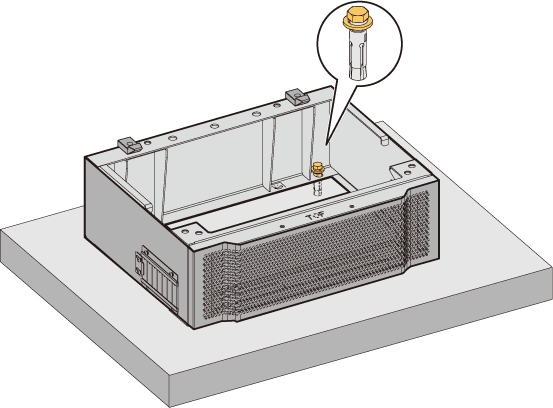

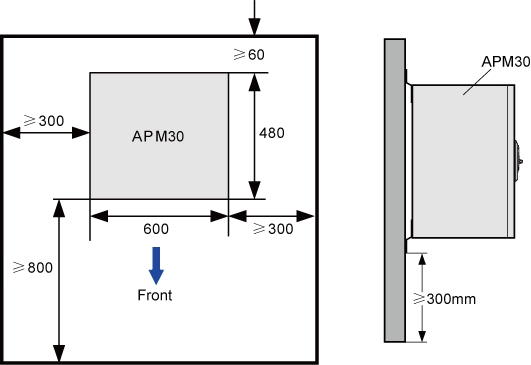

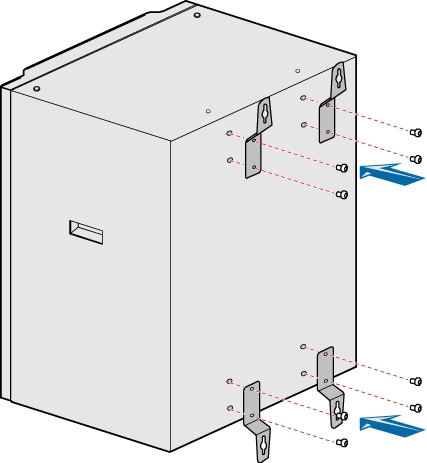

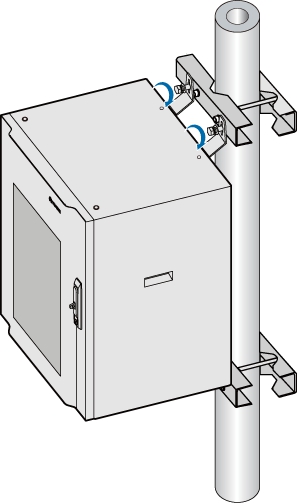

APM30 APM30H为华为无线产品室外应用提供配套解决方案：可为分布式基站提供室外应用的直流供电和备电功能，同时提供BBU以及传输设备户外安装的解决方案。

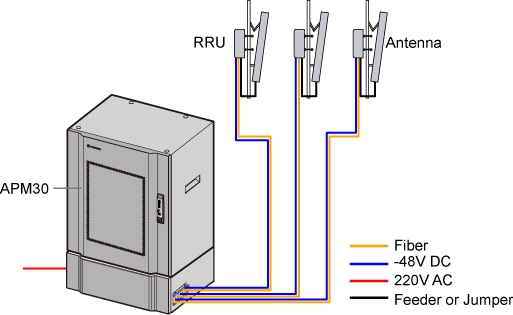

分布式基站应用情况：

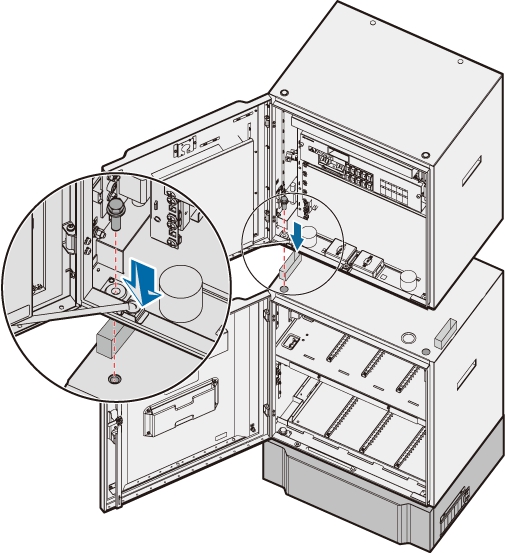

APM30扩展电池柜内置大容量蓄电池，可满足分布式基站长时间的备电需求。

APM30扩展电池柜参数说明:

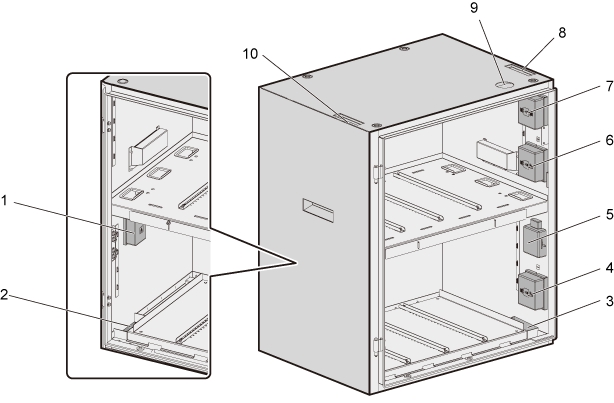

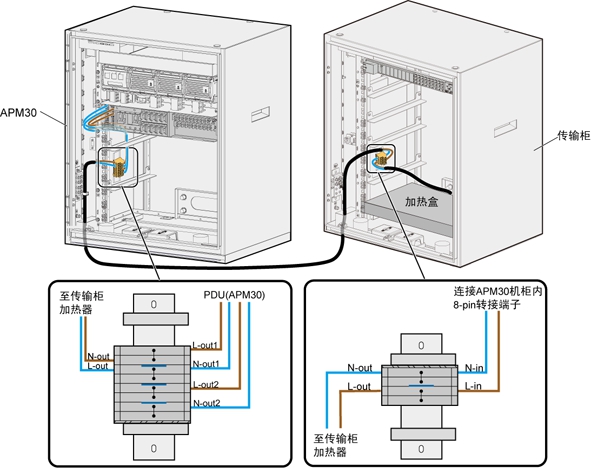

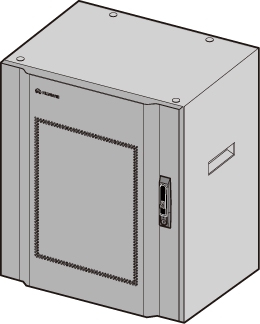

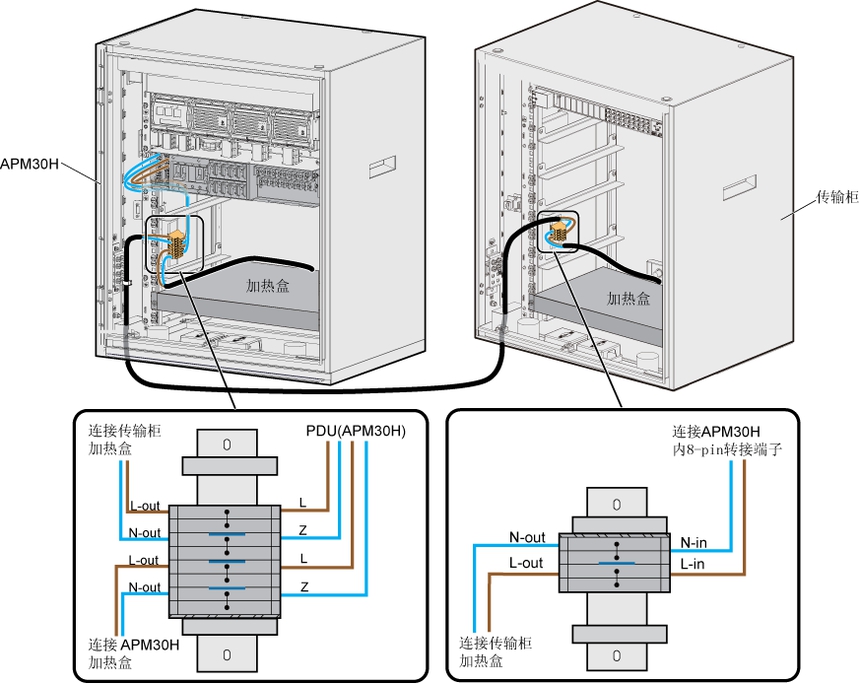

  APM30扩展传输柜可为用户设备提供直流供电和安装空间 。

  APM30扩展电池柜参数说明:

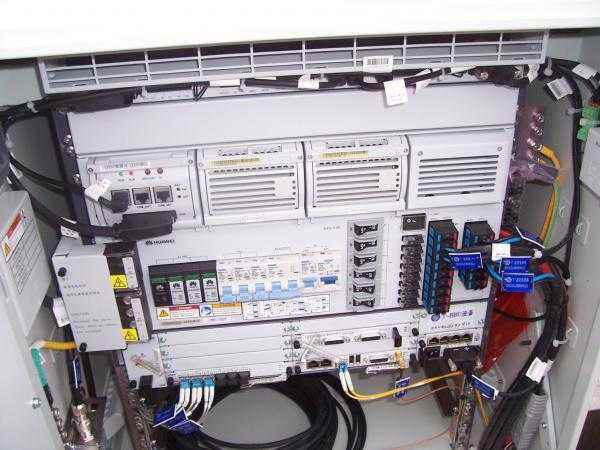

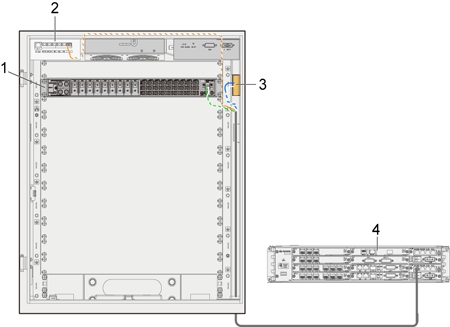

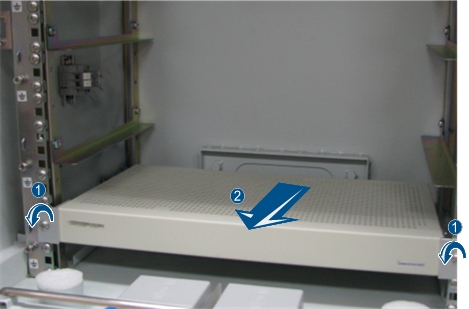

  APM30内部提供7U高的空间安装BBU和传输设备，利用嵌入式电源系统给分布式基站和传输设备提供-48V直流供电，同时给蓄电池充电。

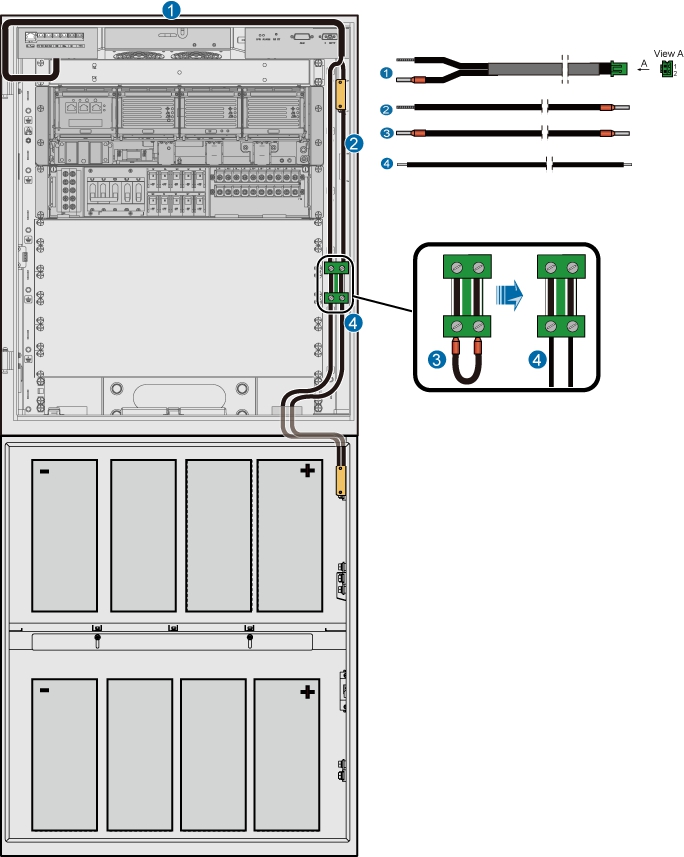

  无市电时，由APM30的内置蓄电池组或外接扩展电池柜中的蓄电池组向分布式基站和传输设备提供-48V的直流供电。

  分布式基站的典型配置情况为：1BBU+3RRU 。

APM30配电柜部件：

  配电柜部件包括APMI单板、AFMU单板、PDU模块、PMU模块、PSU模块（AC/DC）、内置蓄电池和传感器，其中内置蓄电池为选配设备。

  APMI单板
APMI为电源监控防雷转接板，位于机柜左上角。

  AFMU单板
AFMU为风扇环境监控单元，安装在机柜的右上角。

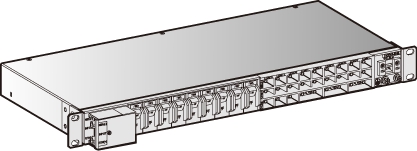

  PDU模块
PDU模块为电源分配单元，可实现交流配电功能和直流配电功能。

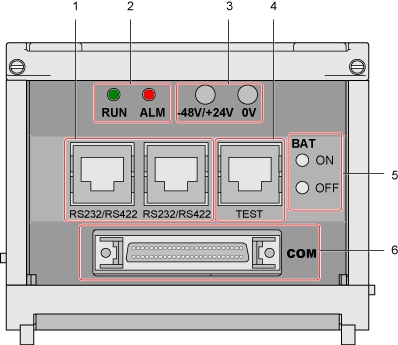

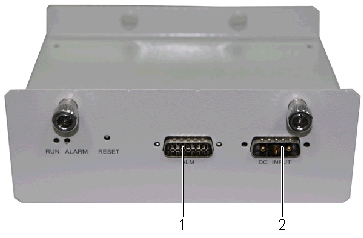

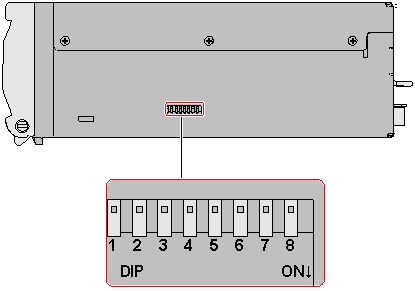

  PMU模块
PMU模块为电源环境监测单元，提供完善的电源系统管理、配电检测和上报告警功能。

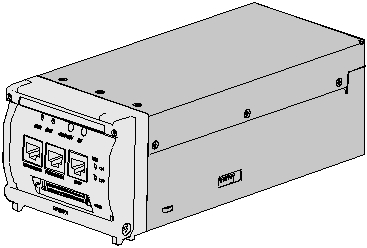

  PSU模块（AC/DC）
PSU模块为电源供电单元，支持将220V AC转换成-48V DC。

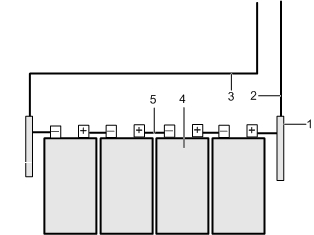

  配电柜蓄电池
APM30配电柜内置蓄电池的外形和配置。

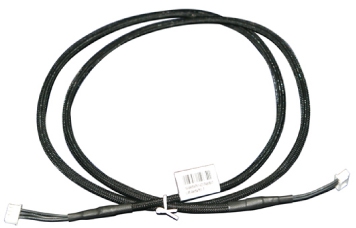

  APM30传感器

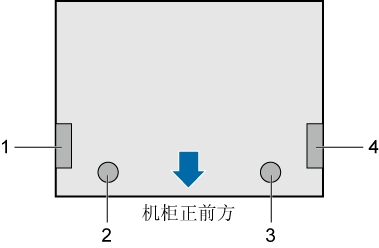

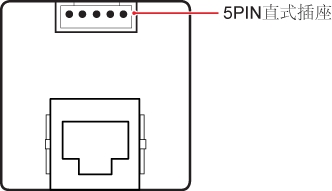

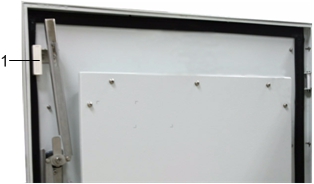

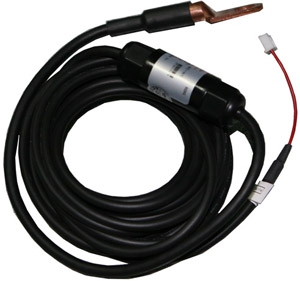

APM30传感器包括门禁传感器和温度传感器。

APMI单板功能

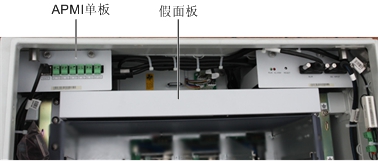

APMI单板（APM Power Monitor unit Interface Board）即APM30电源监控防雷转接板，APMI单板位于APM30机柜左侧位置。

APMI单板作为监控防雷转接板，具备以下功能：

实现对APM30串口通信信号、开关量输入输出信号、环境监控信号的转接。

实现对干结点输入/输出、485串口信号（与BBU主控板相连）的防护。

APMI单板上的接口完成信号转接与防雷保护，APMI单板接口根据位置不同，可分成外部接口和内部接口。

AFMU单板

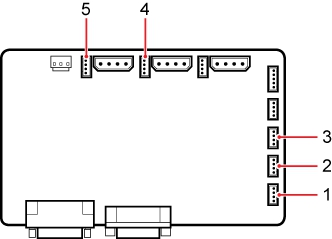

  AFMU(APM Fan Monitor unit Interface Board )单板为风扇环境监控单元，可完成风扇的供电和监控以及环境温度的监控。

  AFMU单板功能列表如下：

  为机柜顶部的2个风扇分别提供直流供电和告警上报功能。

  实现环境温度传感器、进风口温度传感器、出风口温度传感器的告警上报功能。

  AFMU单板上的告警信号通过转接板信号线传输到APMI单板并最终上报到主控板（BBU）。
