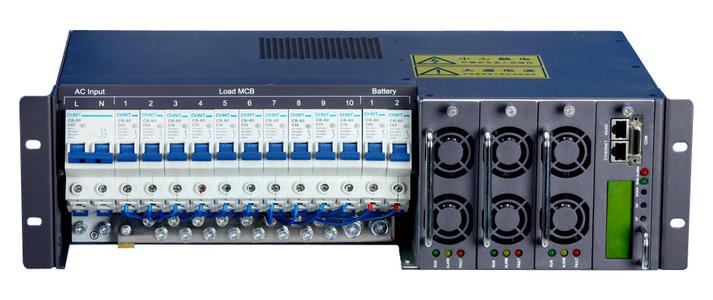

华为嵌入式电源ETP48200A直流48v电源200A开关电源

华为ETP48200是华为公司研发的AC/DC嵌入式电源系统，可配置4个48V/50A 1U高效整流模块，满足大200A的直流输出。各功能单元采用标准化尺寸设计，结构紧凑，支持标准19英寸机架安装。系统可适应宽范围的交流输入，具备智能化蓄电池管理、远程管理等功能。

华为ETP48200是华为公司研发的AC/DC嵌入式电源系统，可配置4个48V/50A 1U高效整流模块，满足大200A的直流输出。各功能单元采用标准化尺寸设计，结构紧凑，支持标准19英寸机架安装。系统可适应宽范围的交流输入，具备智能化蓄电池管理、远程管理等功能。

　　华为ETP48200配置说明

　　插框：整体5U,1U 整流模块安装空间,4U 配电空间

　　监控单元：SMU06C1

　　输入制式：220/380VAC三相四线兼容220VAC单相

　　交流输入范围：85-300V,45-66HZ；

　　交流配电：1路63A/3P空开

　　直流配电：LLVD：1路80A/1P，6路32A/1P；BLVD：1路80A/1P，2路32A/1P,1

　　路10A电池支路：2路125A/1P空开

　　大可配置4个R4850N6整流模块

　　交流防雷：标称雷击放电电流20kA，大雷击放电电流40kA，8/20μs

　　直流防雷：差模10kA，共模20kA，8/20μs

　　华为ETP48200特 点

　　1U整流模块：高密度（42.7W/incspan）、高效率（>96%）， 高温下可靠输出（55℃以下输出不降额）

　　电源宽工作温度范围：-40～+65℃

　　电源模块支持热插拔，安装维护便利

　　标准安装结构设计，通用性强

　　电源结构紧凑，节省空间，节省安装成本

　　完善的模块休眠功能，进一步提高系统效率

　　智能化蓄电池管理和电池保护，延长电池使用寿命

　　支持环境监控，可通过干接点、串口或网络接口实现远程管理

　　ETP48200-C5B6基本参数

　　系统参数

　　尺寸：482.6mm（宽）×330mm（深）×5U（高）

　　重量：≤20kg (不含整流模块)

　　散热方式：自然散热

　　安装方式：19英寸机架或者嵌入式机柜安装

　　走线方式：上进线，上出线

　　维护方式：前操作、前维护，支持模块级更换

　　防护等级：IP20

　　交流配电

　　输入模式：220/380V AC三相，兼容220V AC单相

　　输入电压：380VAC/220VAC

　　交流输入：1×63A/3P

　　输入频率：45~66Hz，额定值：50Hz/60Hz

　　防雷：20kA/40kA，8/20μs

　　直流配电

　　输出电压：-42~-58V DC， 额定值：-53.5V DC

　　大功率：12kW

　　电池空开：2×125A/1P

　　负载空开： LLVD: 1×80A/1P, 6×32A/1PBLVD: 1×80A/1P, 2×32A/1P, 1×10A/1P

　　防雷：10kA/20kA，8/20μs

　　整流模块

　　输入电压：85VAC～300 VAC，额定值：220VAC

　　效率：＞96%*

　　额定功率：3000W（176~300VAC）

　　工作温度：-40℃~+75℃（55℃以上降额输出）

　　尺寸：105mm（宽）×281mm（深）×40.8mm（1U/高）

　　重量：≤2kg

　　散热方式：强制风冷

　　功率因数：≥0.99

　　THD：≤5%

　　监控单元

　　信号输入：1路模拟量（电池温度）4路开关量（2路公共输入，门磁，12V锂电激活口）

　　告警输出：6路干接点输出

　　通信接口：RS232/485

　　显示类型：LCD

　　环境

　　运行环境温度：-40℃~+65℃

　1、产品介绍etp48200-c5b6是华为公司研发的ac/dc嵌入式电源系统，可配置4个48v/50a 1u高效整流模块，满足200a的直流输出。各功能单元采用标准化尺寸设计，结构紧凑，支持标准19英寸机架安装。系统可适应宽范围的交流输入，具备智能化蓄电池管理、远程管理等功能。深圳科顺源电气长期代理销售华为通信电源、有、可根据客户要求提供产品配置方案，欢迎随时来电咨询！

　　2、etp48200-c5b6配置说明插框：整体5u,1u 整流模块安装空间,4u 配电空间监控单元：smu06c1输入制式：220/380vac三相四线兼容220vac单相交流输入范围：85-300v,45-66hz；交流配电：1路63a/3p空开直流配电：llvd：1路80a/1p，6路32a/1p；blvd：1路80a/1p，2路32a/1p,1路10a电池支路：2路125a/1p空开可配置4个r4850n6整流模块交流防雷：标称雷击放电电流20ka，雷击放电电流40ka，8/20μs直流防雷：差模10ka，共模20ka，8/20μs

　　3、特 点1u整流模块：高密度（42.7w/inch3）、高效率（>96%）， 高温下可靠输出（55℃以下输出不降额）电源宽工作温度范围：-40～+65℃电源模块支持热插拔，安装维护便利标准安装结构设计，通用性强电源结构紧凑，节省空间，节省安装成本完善的模块休眠功能，进一步提高系统效率智能化蓄电池管理和电池保护，延长电池使用寿命支持环境监控，可通过干接点、串口或网络接口实现远程管理

　　4、etp48200-c5b6基本参数系统参数尺寸：482.6mm（宽）×330mm（深）×5u（高）重量：≤20kg (不含整流模块)散热方式：自然散热安装方式：19英寸机架或者嵌入式机柜安装走线方式：上进线，上出线维护方式：前操作、前维护，支持模块级更换防护等级：ip20交流配电输入模式：220/380v ac三相，兼容220v ac单相输入电压：380vac/220vac交流输入：1×63a/3p输入频率：45~66hz，额定值：50hz/60hz防雷：20ka/40ka，8/20μs直流配电输出电压：-42~-58v dc， 额定值：-53.5v dc功率：12kw电池空开：2×125a/1p负载空开： llvd: 1×80a/1p, 6×32a/1pblvd: 1×80a/1p, 2×32a/1p, 1×10a/1p防雷：10ka/20ka，8/20μs整流模块输入电压：85vac～300 vac，额定值：220vac效率：＞96%*额定功率：3000w（176~300vac）工作温度：-40℃~+75℃（55℃以上降额输出）尺寸：105mm（宽）×281mm（深）×40.8mm（1u/高）重量：≤2kg散热方式：强制风冷功率因数：≥0.99thd：≤5%监控单元信号输入：1路模拟量（电池温度）4路开关量（2路公共输入，门磁，12v锂电激活口）告警输出：6路干接点输出通信接口：rs232/485显示类型：lcd环境运行环境温度：-40℃~+65℃存储温度：-40℃~+70℃运行环境湿度：5%~95%( 无凝露)

　　海拔：0~4000m
