华为ETP4860-B1A2系统配置
表2-1 系统配置项目 | 系统配置 |
|---|
插框 | 1U电源系统 |
配电单元 | |
整流模块 | 最大可配置2个R4830G1，R4815G1（R4830G1，R4815G1支持HVDC直流输入） |
监控模块 | SMU11B，SMU11C |

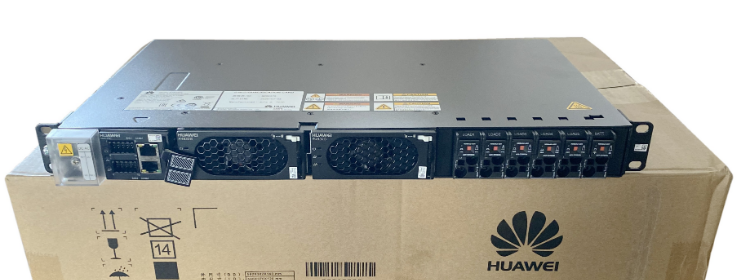

华为ETP4860-B1A2外观介绍
图3-1 外观介绍
（1）接地螺丝 | （2）输入端子 | （3）监控模块安装空间 |
（4）整流模块安装空间 | （5）负载空开 | （6）电池空开 |
华为ETP4860-B1A2监控模块SMU11C
图3-6 SMU11C外观
（1）运行指示灯 | （2）次要告警指示灯 | （3）重要告警指示灯 |
（4）接线端子 | （5）通信口COM2 | （6）把手 |
（7）拨码开关 | （8）SN码位置 | （9）通信口COM1 |
华为ETP4860-B1A2监控模块指示灯
表3-7 指示灯说明名称 | 颜色 | 状态 | 说明 |
|---|
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无电源输入。 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正常。 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常。 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警。 |
常亮 | 有次要告警或提示告警。 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警。 |
常亮 | 有紧急告警或重要告警。 |
华为ETP4860-B1A2监控模块拨码开关
用于配置北向RS485通信地址。
图3-7 拨码开关
表3-8 拨码原则监控地址 | 拨码1 | 拨码2 | 拨码3 | 拨码4 |
|---|
0 | OFF | OFF | OFF | OFF |
1 | ON | OFF | OFF | OFF |
2 | OFF | ON | OFF | OFF |
3 | ON | ON | OFF | OFF |
4 | OFF | OFF | ON | OFF |
5 | ON | OFF | ON | OFF |
6 | OFF | ON | ON | OFF |
7 | ON | ON | ON | OFF |
8 | OFF | OFF | OFF | ON |
9 | ON | OFF | OFF | ON |
10 | OFF | ON | OFF | ON |
11 | ON | ON | OFF | ON |
12 | OFF | OFF | ON | ON |
13 | ON | OFF | ON | ON |
14 | OFF | ON | ON | ON |
15 | ON | ON | ON | ON |
华为ETP4860-B1A2监控模块接线端子
图3-8 接线端子
表3-9 面板端子引脚 | 信号 | 说明 |
|---|
1 | DI1+ | 输入干接点 |
6 | DI1- |
2 | IO1+ | 输入干接点/输出干接点（作为输入干接点时，告警条件：断开时正常，闭合时告警；作为输出干接点时，告警动作：正常时断开，告警时闭合。）
|
3 | IO1- |
4 | IO2+ |
5 | IO2- |
7 | DI4+ | 输入干接点 |
8 | DI4- |
9 | DI5+ |
10 | DI5- |
表3-10 引脚定义引脚 | 信号 | 说明 |
|---|
1 | VD1 | 中点电压检测接口1 |
6 | VD2 | 中点电压检测接口2 |
2 | BTE | 电池温度传感器接口 |
3 |
4 | ETE | 环境温度传感器接口 |
5 |
7 | GAT | 门磁传感器接口 |
8 |
9 | CAN+ | CAN通信接口 |
10 | CAN- |
华为ETP4860-B1A2监控模块通信接口
表3-11 通信接口说明通信接口 | 通信参数 | 通信协议 | 用途 |
|---|
COM1 | 波特率：9600bit/s、19200bit/s、115200bit/s | 主从协议 | 连接上层网管 |
COM2 | 波特率：9600bit/s、19200bit/s、115200bit/s | 主从协议、Modbus协议 | 连接上层网管或连接智能设备 |
|
图3-9 COM口引脚
表3-12 COM1引脚定义引脚 | 信号 | 说明 |
|---|
1 | TX+ | RS485发送数据 |
2 | TX- |
3 | 空 | - |
4 | RX+ | RS485接收数据 |
5 | RX- |
6 | PGND | 地（PE） |
7 | 空 | - |
8 | 空 | - |
表3-13 COM2引脚定义引脚 | 信号 | 说明 |
|---|
1 | TX+ | RS485发送数据 |
2 | TX- |
3 | 12V | 12V输出（额定电流500mA） |
4 | RX+ | RS485接收数据 |
5 | RX- |
6 | I2C_SCL | I2C时钟信号 |
7 | I2C_SDA | I2C数据信号 |
8 | PGND | 地（PE） |
华为ETP4860-B1A2技术指标
表A-1 技术规格参数类别 | 参数名称 | 描述 |
|---|
环境条件 | 工作温度 | –40℃～＋65℃；55℃～65℃时，模块功率降额方式为模块自动降额 |
运输温度 | –40℃～＋70℃ |
贮存温度 | –40℃～＋70℃ |
工作湿度 | 5%RH～90%RH，无凝露 |
贮存湿度 | 5%RH～95%RH，无凝露 |
海拔要求 | 0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃） |
其他要求 | 没有导电尘埃和腐蚀性气体、没有爆炸危险 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求 |
交流输入 | 输入制式 | 220V AC单相/110V AC双火线 |
额定电压 | 200V AC～240V AC |
电压范围 | 85V AC～300V AC |
输入频率 | 45Hz～65Hz，额定值为50Hz/60Hz |
直流输入 | 输入制式 | HVDC（HV+，HV-）输入 |
额定电压 | 380V DC |
电压范围 | 85V DC～420V DC |
直流输出 | 输出电压范围 | –42V DC～–58V DC |
默认输出电压 | –53.5V DC |
最大输出功率 | 4000W |
稳压精度 | ≤±1% |
峰-峰值杂音电压 | ≤200mV |
均流不平衡度 | ≤±5%（50%～100%负载） |
交流输入保护 | 交流输入过压保护点 | 输入过压保护点大于300V AC |
交流输入过压恢复点 | 电压恢复到290V AC系统恢复输出 |
交流输入欠压保护点 | 输入欠压保护点小于80V AC |
交流输入欠压恢复点 | 电压恢复到85V AC后系统恢复输出 |
直流输入保护
| 直流输入过压保护点 | 输入过压保护点大于420V DC |
直流输入过压恢复点 | 电压恢复到414V DC系统恢复输出 |
直流输出保护 | 直流输出过压保护点 | 范围为56V DC～60V DC |
EMC指标 | 传导干扰 | 输入端口CISPR 22/EN 55032 Class B （AC输入）/class A1（DC输入） |
输出端口CISPR 22/EN 55032 Class A |
辐射干扰 | CISPR 22/EN 55032 Class B |
谐波 | IEC 61000-3-2/12 |
波动和闪烁 | IEC 61000-3-3/11 |
静电放电抗扰性（ESD） | 壳体端口接触放电6kV，空气放电8kV（B判据）；接触放电8kV，空气放电15kV（R判据），信号端口接触放电2kV（R判据） |
电快速脉冲群抗扰性（EFT） | 信号口1kV，电源口2kV（B判据） |
辐射抗扰性（RS） | A判据；10V/m场强 |
传导抗扰性（CS） | 电源口满足10V的指标要求，信号口满足3V指标要求(A判据) |
浪涌抗扰性（SURGE） | 交流电源端口满足横向6kV（线-线），纵向6kV（单线-地），波形1.2/50us；B判据 直流电源口差模2kV；共模4kV，波形1.2/50μs，B判据 柜内信号线满足共模1kV，波形1.2/50μs，B判据 出柜信号线满足共模2kV，波形1.2/50μs，B判据 |
电源跌落抗扰度（DIP） | 满足IEC 61000-4-11标准要求 |
其它
| 安规设计 | 满足标准IEC 60950-1/IEC 62368-1/IEC62368-1/GB 4943要求、CE认证 |
MTBF | 25万小时 |
结构 | 电源系统 | 高×宽×深：43.6mm×442mm×255mm（不含挂耳） |
重量 | ≤10kg（含2个整流模块与1个监控模块） |
防护等级 | IP20 |
安装方式 | 19英寸机架水平安装、垂直安装 |
维护方式 | 支持前维护方式 |
散热方式 | 自然散热 |
注1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。
