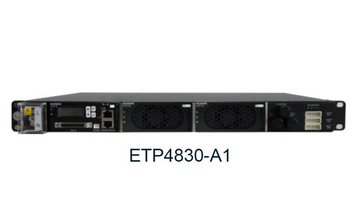

华为ETP4830-A1嵌入式高频开关电源

华为ETP4830-A1嵌入式高频开关电源

产品介绍：

ETP4830是一种应用场景非常广泛的嵌入式直流电源系统，实现220V单相/110V双火线交流输入转换为稳定的48V直流输出；可以配置15A高效和标效整流模块，最大输出电流为30A。各功能单元采用标准化尺寸设计，高度仅1U，支持标准19英寸机架或嵌入式机柜安装等多种安装方式。ETP4830系统各功能单元采用标准化尺寸设计。系统可适应宽范围交流输入，具备智能化的电池管理、远程环境监控功能。

产品特性：

•85~300VAC超宽交流电压输入范围

•整流模块工作温度范围达-40~ +75℃
•支持热拔插技术，安装维护便利
•标准安装结构射界，通用性强
•电源结构紧凑，节省空间，节省安装成本

•高效整流模块效率96%以上，节能减排
•完善的模块休眠功能，进一步提高系统效率
•智能化蓄电池管理和电池保护，延长电池使用寿命
•支持环境监控，可通过干接点、串口或网口接口实现远程管理
•远程监控功能

华为ETP4830-A1嵌入式高频开关电源

应用场景

无线接入网

固网接入网

传输网

企业通信网络

基本参数

额定容量: 30A

交流输入电压: 85～300VAC，额定电压：220VAC
交流输入频率: 45～65Hz，额定值：50Hz/60Hz
功率因素: ≥0.99
输出电压: 42～58VDC，默认输出53.5VDC

进出线&维护: 前操作、前维护
整流模块: 15AA
散热模式: 强制风冷

安装方式：19英寸机架、21英寸机架或者嵌入式机柜安装
防护等级: IP20

华为ETP4830-A1嵌入式高频开关电源环境指标
运行温度: －40～＋70℃
工作湿度: 5%～95%（无凝露）
海拔: 0～4000m （海拔在2000～4000m范围，每升高200m温度指标降低1℃）

交流配电
交流输入模式: 220VAC单相/110V双火线
交流输出：不涉及

交流输入防雷：5kA/10kA, 8/20us

直流配电

输出电压：42~58VDC，额定值：53.5VDC

最大功率：2KW（1x1000W）

电池支路：1 x20A （熔丝）

负载支路： 2 x 20A（熔丝）

整流模块

R4815N1：1000W

R4815G1：870W

监控单元

型号：SMU01A， SMU01B， SMU01C
完善的电池管理 蓄电池均浮充管理 蓄电池温度补偿
实时告警 指示灯/LCD
系统控制 整流模块电压/电流调整 整流模块开关机控制 蓄电池接通与关断
休眠管理, 根据负载大小，自动调节整流模块休眠模式，降低能耗
远程监控
支持干接点告警输出（选配信号转接盒）
支持RS232/RS485/Ethernet

结构参数
尺寸: 43.6mm（1U高）×442mm（宽）×225mm（深）

重量: ≤8kg

华为ETP4830-A1嵌入式高频开关电源
