全新原包华为ETP48400-C3B1嵌入式电源系统华为5G专用通信电源

产品说明

5G基站通讯电源ETP48400-C3B1嵌入式48V400A直流开关

系统特点

ETP48400 主要特点如下：

  • 完善的电池管理功能

  • 在线升级功能

  • 可通过 DB50 接口外接传感器转接盒，实现用户接口的扩展

  • 支持电子标签功能

  • 支持整流模块、监控模块热插拔

  • 整流模块功率因数值高达 0.99

  • 整流模块效率高达 96%

工作原理

ETP48400 的工作原理说明如下：

  • ETP48400 通过前级配电单元支持单相及三相输入。

  • 交流电源通过系统背板给整流模块供电。

  • 整流模块的直流输出经过母排汇总后分成多个负载支路供电。

  • 站点监控模块 PMU 10A 实时监控 ETP48400 内的各项运行参数，并及时对各种工

  • 作状态进行判断和上报告警信号


产品参数

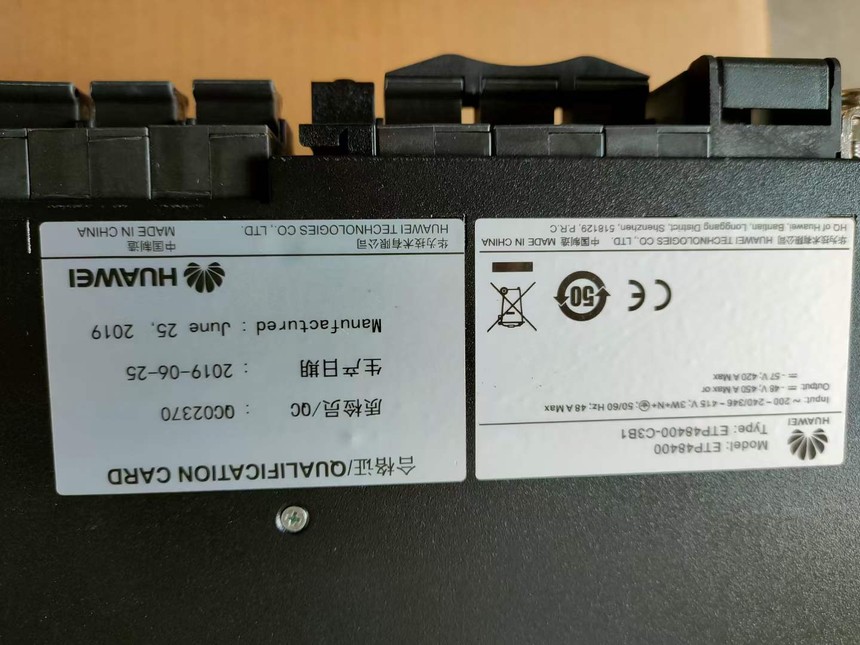

ETP48400-C3B1，ETP48400-C3B2是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输出给负载设备供电。ETP48400-C3B1电源最大容量满足24KW，ETP48400-C3B2电源最大容量满足18KW，适用于新建站点供电以及存量站点扩容改造场景。可选配智能配电单元DCDB48-200-16B，DCDB48-200-16B-XXX以及铅酸电池盒DCDB48-400-4C使用。

产品介绍

ETP48400-C3B1/ETP48400-C3B2

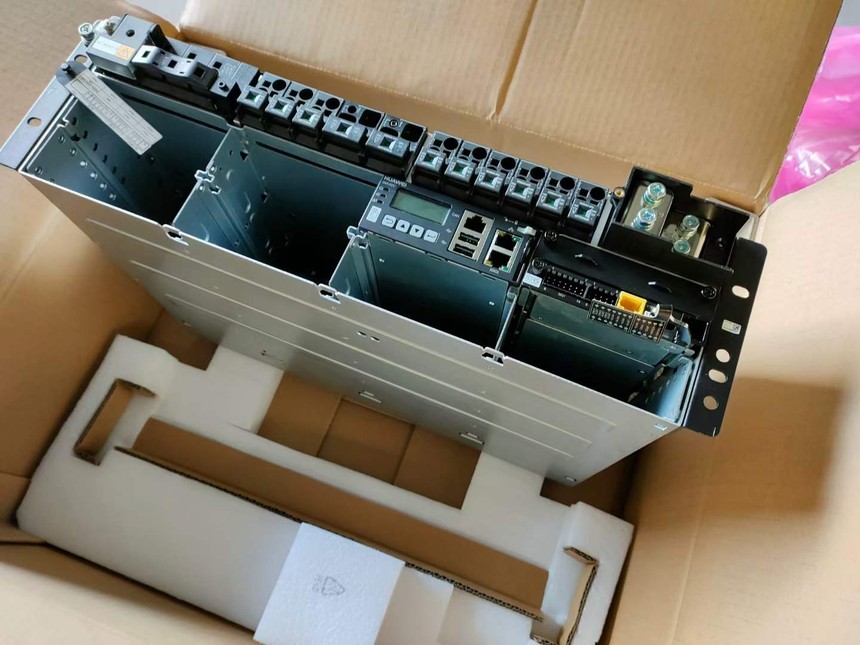

图2-1 ETP48400-C3B1外观

（1）接地螺丝

（2）交流输入模块

（3）LLVD配电

（4）监控模块SMU02C

（5）BLVD配电

（6）电池接线端口

（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位

（8）用户接口模块UIM05B1

（9）整流模块安装空间

图2-2 ETP48400-C3B2外观

（1）接地螺丝

（2）交流输入模块

（3）LLVD配电

（4）监控模块SMU02C

（5）BLVD配电

（6）电池接线端口

（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位

（8）用户接口模块UIM05B1

（9）整流模块安装空间

表2-1 系统配置

项目

ETP48400-C3B1

ETP48400-C3B2

交流输入制式

220/380V AC三相四线兼容220V AC单相

120/240V AC双火线

直流配电

  • LLVD配电：2×125 A，3×63A

  • BLVD配电：2×63A，2×32A，2×16A

防雷

  • 交流防雷：标称雷击放电电流30kA，8/20μs，正负各5次

  • 直流防雷：差模10kA，共模20kA，8/20μs

智能配电单元（可选）

图2-3 智能配电单元DCDB48-200-16B外观

（1）接地螺丝

（2）次要负载配电

（3）重要负载配电

（4）通信模块DMU02C1

（5）直流输入接口


图2-4 智能配电单元DCDB48-200-16B-XXX外观

（1）接地螺丝

（2）次要负载配电

（3）重要负载配电

（4）通信模块DMU02C1

（5）直流输入接口


图2-5 DMU02C1面板

（1）运行指示灯

（2）告警指示灯

（3）RS485通信接口

表2-2 指示灯说明

名称

颜色

状态

描述

运行指示灯

绿色

灭

DMU故障或无直流输入。

慢闪(0.5Hz)

通信正常。

快闪(4Hz)

通信失败。

告警指示灯

红色

灭

无告警。

常亮

有告警产生。

表2-3 通信接口说明

接口

通信参数

通信协议

COM1/COM2

波特率：9600 bit/s

Modbus协议

说明：

上述接口都受到安全机制的保护。

图2-6 通信接口引脚
表2-4 RS485接口引脚定义

引脚

信号

描述

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3, 6, 7, 8

N/A

–

图2-7 拨码开关

  • 当多个DCDB48-200-16B级联时，需要设置DMU02C1的地址拨码。

  • 如果只安装了一个DCDB48-200-16B，则不需要设置DMU02C1的地址拨码。

表2-5 拨码定义

框地址

pin1

pin2

1

OFF

OFF

2

OFF

ON

3

ON

OFF

4

ON

ON

说明：

  • 如果是1个接触器+1个分流器的场景时，例如DCDB48-200-16B-4731，pin3设置为OFF、pin4设置为OFF。

  • 如果是2个接触器+1个分流器的场景时，例如DCDB48-200-16B-4731-008，pin3设置为OFF，pin4设置为ON。

表2-6 智能配电单元DCDB配置

项目

DCDB48-200-16B

DCDB48-200-16B-XXX

输入电压

40V DC~60V DC

输入总电流

200Amax

直流配电

  • BLVD配电： 16A/1P×2，20A/1P×2，32A/1P×2

  • LLVD配电：32A/1P×4，63A/1P×6

最大支持16路空开：

  • 重要负载：可配置 16A、20A、32A、40A、63A空开共6路

  • 次要负载配置一：可配置16A、20A、32A、40A、63A空开共10路

  • 次要负载配置二：可配置16A、20A、32A、40A、63A空开共7路，80A、100A、125A空开共2路

尺寸（高×宽×深）

43.6mm×482.6mm×255mm

重量

≤10kg

安装方式

19英寸机架安装

进出线方式

前进前出线

维护方式

前维护

铅酸电池盒（可选）

图2-8 铅酸电池盒DCDB48-400-4C外观

（1）接地螺丝

（2）电池空开状态检测接口

（3）电池配电

（4）预留电池配电安装位置

（5）直流输入接口


表2-7 DCDB48-400-4C配置

项目

说明

输入电压

40V DC~60V DC

输入总电流

400Amax

直流配电

125A/1P×4

尺寸（高×宽×深）

43.6mm×482.6mm×180mm

重量

≤4kg

安装方式

19英寸机架安装

进出线方式

前进前出线

维护方式

前维护
