艾默生NetSure301i C21嵌入式逆变器

艾默生NetSure301i C21嵌入式逆变器

N e t S u r e 3 0 1 i C 2 1

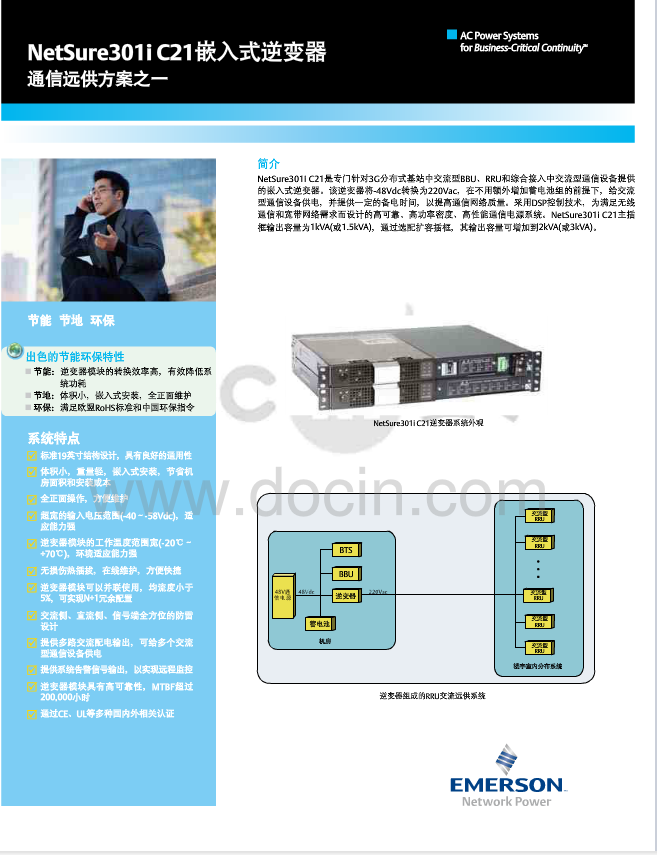

一 、 系 统 简 介 ：

N e t S u r e 3 0 1 i C 2 1 是 专 门 针 对 3 G 分 布 式 基 站 中 交 流 型 B B U 、 R R U 和 综 合 接 入 中 交 流

型 通 信 设 备 提 供 的 嵌 入 式 逆 变 器 。 该 逆 变 器 将 - 4 8 V d c 转 换 为 2 2 0 V a c ， 在 不 用 额 外

增 加 蓄 电 池 组 的 前 提 下 ， 给 交 流 型 通 信 设 备 供 电 ， 并 提 供 一 定 的 备 电 时 间 ， 以 提

高 通 信 网 络 质 量 。 采 用 D S P 控 制 技 术 ， 为 满 足 无 线 通 信 和 宽 带 网 络 需 求 而 设 计 的

高 可 靠 、 高 功 率 密 度 、 高 性 能 通 信 电 源 系 统 。 N e t S u r e 3 0 1 i C 2 1 主 插 框 输 出 容 量

为 1 k V A ( 或 1 . 5 k V A ) ， 通 过 选 配 扩 容 插 框 ， 其 输 出 容 量 可 增 加 到 2 k V A ( 或 3 k V A ) 。

二 、 节 能 环 保 特 性 ：

1 、 节 能 ： 逆 变 器 模 块 的 转 换 效 率 高 ， 有 效 降 低 系 统 功 耗 ；

2 、 节 地 ： 体 积 小 ， 嵌 入 式 安 装 ， 全 正 面 维 护 ；

3 、 环 保 ： 满 足 欧 盟 R o H S 标 准 和 中 国 环 保 指 令 ；

三 、 系 统 特 点 ：

1 、 标 准 1 9 英 寸 结 构 设 计 ， 具 有 良 好 的 通 用 性 ；

2 、 体 积 小 ， 重 量 轻 ， 嵌 入 式 安 装 ， 节 省 机 ；

3 、 房 面 积 和 安 装 成 本 ；

4 、 全 正 面 操 作 ， 方 便 维 护 ；

5 、 超 宽 的 输 入 电 压 范 围 ( - 4 0 ～ - 5 8 V d c ) ， 适 应 能 力 强 ；

6 、 逆 变 器 模 块 的 工 作 温 度 范 围 宽 ( - 2 0 ℃ ～ + 7 0 ℃ ) ， 环 境 适 应 能 力 强 ；

7 、 无 损 伤 热 插 拔 ， 在 线 维 护 ， 方 便 快 捷 ；

8 、 逆 变 器 模 块 可 以 并 联 使 用 ， 均 流 度 小 于 5 % ， 可 实 现 N + 1 冗 余 配 置 ；

9 、 交 流 侧 、 直 流 侧 、 信 号 端 全 方 位 的 防 雷 设 计 ；

1 0 、 提 供 多 路 交 流 配 电 输 出 ， 可 给 多 个 交 流 型 通 信 设 备 供 电 ；

1 1 、 提 供 系 统 告 警 信 号 输 出 ， 以 实 现 远 程 监 控 ；

1 2 、 逆 变 器 模 块 具 有 高 可 靠 性 ， M T B F 超 过 2 0 0 , 0 0 0 小 时 ；

1 3 、 通 过 C E 、 U L 等 多 种 国 内 外 相 关 认 证 ；

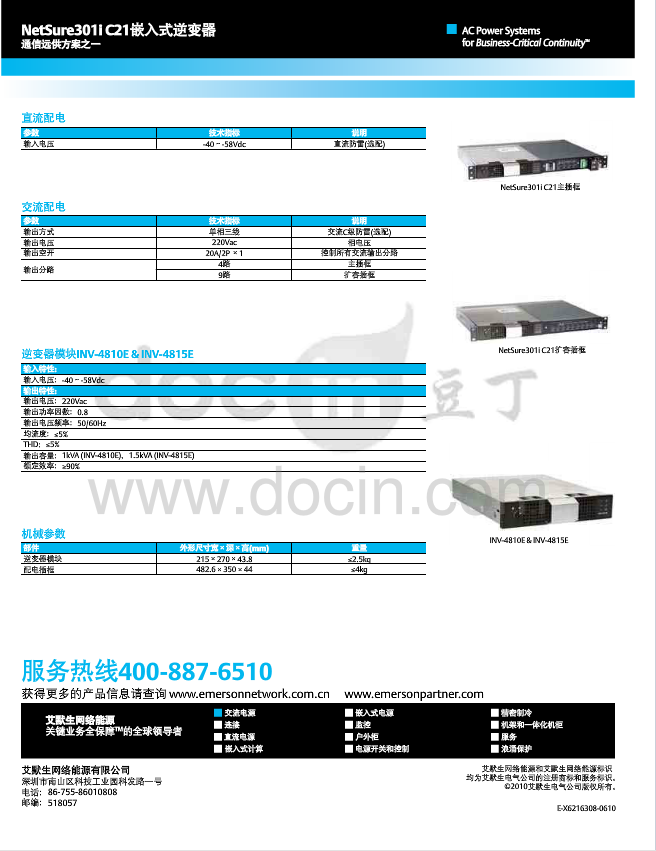

四 、 直 流 配 电 ：

输 入 电 压 ： - 4 0 ～ - 5 8 V d c 直 流 防 雷 ( 选 配 ) ；

五 、 交 流 配 电 ：

1 、 输 出 方 式 ： 单 相 三 线 交 流 C 级 防 雷 ( 选 配 ) ；

2 、 输 出 电 压 ： 2 2 0 V a c 相 电 压 ；

3 、 输 出 空 开 ： 2 0 A / 2 P × 1 控 制 所 有 交 流 输 出 分 路 ；

4 、 输 出 分 路 ： 4 路 主 插 框 ， 9 路 扩 容 插 框 ；

六 、 逆 变 器 模 块 I N V - 4 8 1 0 E & I N V - 4 8 1 5 E ：

1 、 输 入 电 压 ： - 4 0 ～ - 5 8 V d c ；

2 、 输 出 电 压 ： 2 2 0 V a c ；

3 、 输 出 功 率 因 数 ： 0 . 8 ；

4 、 输 出 电 压 频 率 ： 5 0 / 6 0 H z ；

5 、 均 流 度 ≤ 5 % ；

6 、 T H D ≤ 5 % ；

7 、 输 出 容 量 ： 1 k V A ( I N V - 4 8 1 0 E ) ， 1 . 5 k V A ( I N V - 4 8 1 5 E ) ；

8 、 额 定 效 率 ≥ 9 0 % ；

七 、 机 械 参 数 ：

1 、 逆 变 器 模 块 外 形 尺 寸 （ 高 * 宽 * 深 ） ： 2 1 5 × 2 7 0 × 4 3 . 8 ；

2 、 逆 变 器 重 量 ≤ 2 . 5 k g ；

3 、 配 电 插 框 外 形 尺 寸 （ 高 * 宽 * 深 ） ： 4 8 2 . 6 × 3 5 0 × 4 4 ；

4 、 配 电 插 框 重 量 ≤ 4 k g
