ETP48200-C5B6是华为公司研发的AC/DC嵌入式电源系统，可配置4个48V/50A 1U整流模块，满足200A的直流输出。各功能单元采用标准化尺寸设计，结构紧凑，支持标准19英寸机架安装。系统可适应宽范围的交流输入，具备智能化蓄电池管理、远程管理等功能。
ETP48200-C5B6配置说明
插框：整体5U,1U 整流模块安装空间,4U 配电空间
监控单元：SMU06C1
输入制式：220/380VAC三相四线兼容220VAC单相
交流输入范围：85-300V,45-66HZ；
交流配电：1路63A/3P空开
直流配电：LLVD：1路80A/1P，6路32A/1P；BLVD：1路80A/1P，2路32A/1P,1
路10A电池支路：2路125A/1P空开
最大可配置4个R4850N6整流模块
交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20μs
直流防雷：差模10kA，共模20kA，8/20μs
特 点
1U整流模块：高密度（42.7W/inch3）、高效率（>96%）， 高温下可靠输出（55℃以下输出不降额）
电源宽工作温度范围：-40～+65℃
电源模块支持热插拔，安装维护便利
标准安装结构设计，通用性强
电源结构紧凑，节省空间，节省安装成本
完善的模块休眠功能，进一步提高系统效率
智能化蓄电池管理和电池保护，延长电池使用寿命
支持环境监控，可通过干接点、串口或网络接口实现远程管理
ETP48200-C5B6基本参数
系统参数
尺寸：482.6mm（宽）×330mm（深）×5U（高）
重量：≤20kg (不含整流模块)
散热方式：自然散热
安装方式：19英寸机架或者嵌入式机柜安装
走线方式：上进线，上出线
维护方式：前操作、前维护，支持模块级更换
防护等级：IP20
交流配电
输入模式：220/380V AC三相，兼容220V AC单相
输入电压：380VAC/220VAC
交流输入：1×63A/3P
输入频率：45~66Hz，额定值：50Hz/60Hz
防雷：20kA/40kA，8/20μs
直流配电
输出电压：-42~-58V DC， 额定值：-53.5V DC
最大功率：12kW
电池空开：2×125A/1P
负载空开： LLVD: 1×80A/1P, 6×32A/1PBLVD: 1×80A/1P, 2×32A/1P, 1×10A/1P
防雷：10kA/20kA，8/20μs
整流模块
输入电压：85VAC～300 VAC，额定值：220VAC
效率：＞96%*
额定功率：3000W（176~300VAC）
工作温度：-40℃~+75℃（55℃以上降额输出）
尺寸：105mm（宽）×281mm（深）×40.8mm（1U/高）
重量：≤2kg
散热方式：强制风冷

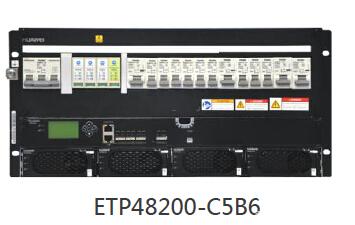

华为ETP48200-C5B6
