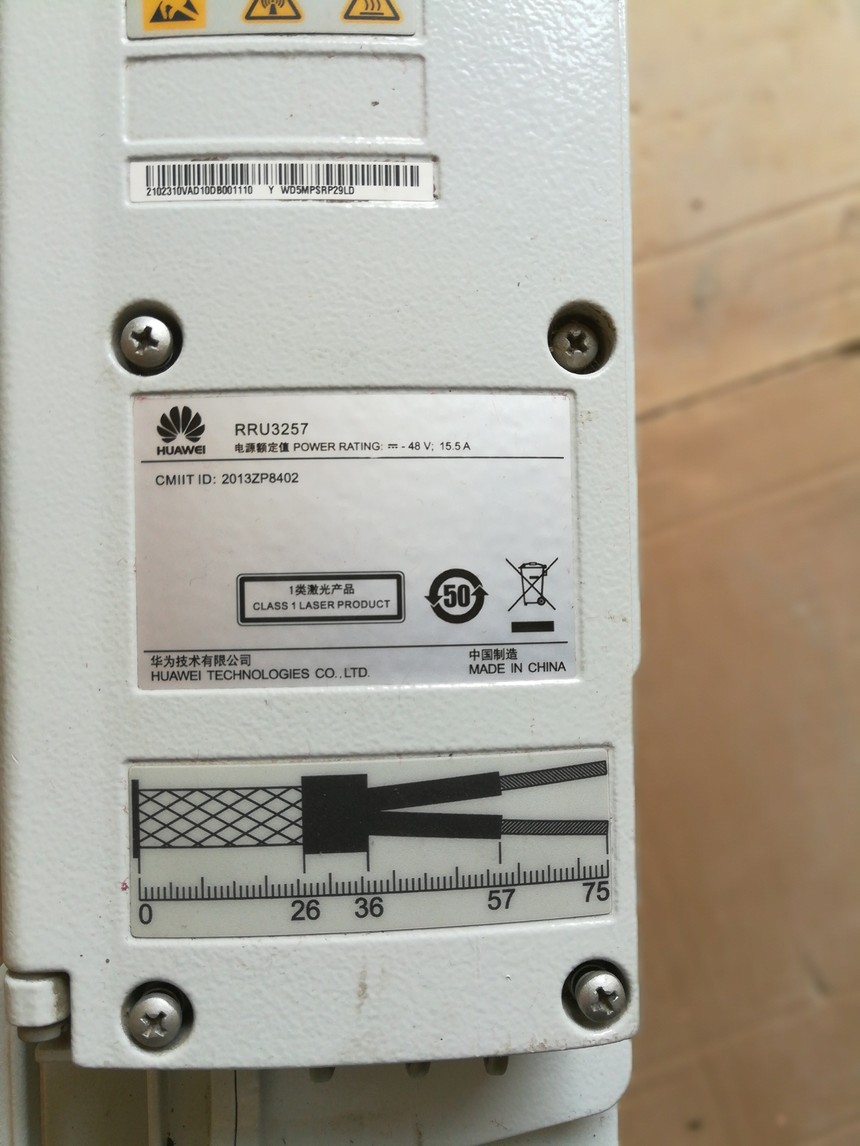

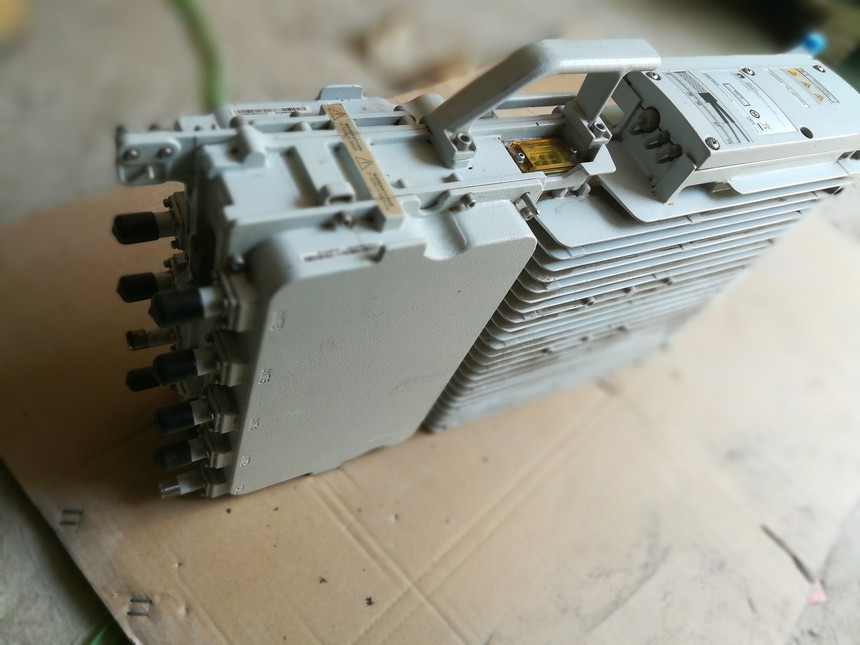

华为基站主设备RRU华为RRU3257 华为多模RRU室外壁挂基站1、 RRU ：射频拉远单元 17332612567 1.它负责完成对来自天线的上行射频信号的放大、解调，通过Ir链路将IQ数据传送给BBU，并将来自BBU的下行IQ数据进行调制、放大，通过天线发送出去。 2.RRU从供电方式上分：交流供电和直流供电 。 3.RRU从工作模式上分：可分支持TD-SCDMA/TD-LTE两种制式双模RRU和仅支持TD-SCDMA或TD-LTE一种制式的单模RRU 。
1、 DRRU3158-fa 1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。 2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模工作，最大支持的载波带宽为：TDS单模：18载波 3.TDS-L双模：20M+9载波 4.RRU工作频段：F频段（1880MHz～1910MHz）/A频段（2010MHz～2025MHz）。 2、 DRRU3158i-fa 1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。 2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模工作，最大支持的载波带宽为：TDS单模：18载波 3.TDS-L双模：20M+9载波 4.RRU工作频段：F频段（1880MHz～1910MHz）/A频段（2010MHz～2025MHz）。RRU能够与天线单元集成为一体化天线子系统。 3、 DRRU3158e-fa 1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。 2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模工作，最大支持的载波带宽为：TDS单模：27载波（FA频段内21载波和A频段内6载波） 3.TDS-L双模：20M+12载波。 4.TDL单模：20M+10M+5M（F频段）。 5.RRU工作频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）。 4、 DRRU3168-fa 1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。 2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模工作，最大支持的载波带宽为：TDS单模：27载波（FA频段内21载波和A频段内6载波） 3.TDS-L双模：20M+12载波 4.TDL单模：20M+10M+5M（F频段） 5.RRU工作频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）。 5、 DRRU3172-fad 1RRU为双频段4通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外灯杆、高铁等室外场所。RRU通道有2个FA频段通道和2个D频段通道。 2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模工作，最大支持的载波带宽为： 3.TDS-L双模：20M（2T2R）+12载波 TDL单模：2× 20M（2T2R）（D频段） 4.RRU工作频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）/D频段（2575MHz～2635MHz） 。 6、DRRU3151e-fae 1.RRU为三频段1通道RRU，它是天线和BBU之间的射频功能模块，通常用作室内覆盖，也可用作室外覆盖。 2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE两种制式双模工作，最大支持的载波带宽为：TDS单模：48载波（FA频段内27载波和E频段内21载波） 3.TDS-L双模：20M+12载波（FA频段）， 2X20M+6载波（E频段） 4.TDL单模：20M+10M+5M（F频段），2X20M+10M（E频段） 5.RRU工作频段：F频段（1880MHz～1915MHz）/A频段（2010MHz～2025MHz）/E频段（2320MHz～2370MHz）。 7、RRU3257 1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。 2.TDL单模：2× 20M（2T2R） 3.RRU工作频段：D频段（2575MHz～2635MHz） 1、 RRU工作参数 三、基站TDS&TD双模8通道RRU配置 四、告警级别 1、紧急告警 1. 紧急告警定义：此类级别的告警影响到系统提供的服务，必须立即进行处理。即使该告警在非工作时间内发生，也需立即采取措施。如某设备或资源完全不可用，需对其进行修复。 2. 处理方法：需要紧急处理，否则系统有瘫痪危险。 2、重要告警 1. 重要告警定义：此类级别的告警影响到服务质量，需要在工作时间内处理，否则会影响重要功能的实现。如某设备或资源服务质量下降，需对其进行修复。 2．处理方法：需要及时处理，否则会 影响重要功能的实现。 3、次要告警 1.定义：此类级别的告警未影响到服务质量，但为了避免更严重的故障，需要在适当时候进行处理或进一步观察。 2.处理方法：发送此类告警的目的是 提醒维护人员及时查找 告警原因，消除故障隐 患。 4、提示告警 1.定义：此类级别的告警指示可能有潜在的错误影响到提供的服务，相应的措施根据不同的错误进行处理。 2.处理方法：只要对系统的运行状态 有所了解即可。 五、常见告警处理方法 1、 光路故障 1. 包涵告警：光模块收发异常，BBU IR接口异常，被汇聚射频单元链路异常，射频单元IR接口异常，射频单元光接口性能恶化，射频单元配置不可用，光模块混插告警 。 2.故障定位思路： 1）光路不通，收发光路弱化，光模块故障导致 ； 2）电源问题导致（室分站点较多停电），空开跳闸，市电中断，电源烧坏等 ； 3）光路模块损坏，光模块混插； 4）尾纤损坏或被折过，尾纤未接插在光模模或有未插进去，松动，法兰松动； 5） 光纤熔接问题，没有达标，光纤中间断了。 2、 GPS故障 1.包涵告警：时钟源丢失，时钟源参考异常，系统时钟失锁，时钟锁相环告警 2.故障定位思路： 1） 各接头做工不良，导致GPS开路、短路 ； 2） GPS馈线进水，GPS蘑菇头故障； 3）单板故障导致星卡不可用 ； 3） GPS蘑菇头被遮挡 ； 4） 外部强干扰导致（概率较小） 。 3、 通道类故障 1.包涵告警：射频单元通道异常告警，射频单元驻波告警，射频单元通道幅相一致性告警 ，射频单元发射通道增益异常告警 2.故障定位思路： 1） 馈线接头做工不良，松动，进水导致； 2） RRU通道故障 ； 3） 天线通道故障导致 。 3.处理步骤 1）检查跳线接头是否松动，如果松动，紧固跳线，查看告警是否消除 ； 2）更换RRU与天线相连接的跳线，通过 DSP PATHPARA查询通道及驻波状态是否恢复正常，告警是否恢复 ； 3）RRU侧和正常通道跳线倒换（校准通道除外），通过 DSP PATHPARA查询通道及驻波状态是否恢复正常，查看告警是否跟随跳线变化，如不变化则RRU通道故障，如果变化，则判断跳线或天线故障 ； 4） 更换故障跳线，RRU，天线 。 4、 硬件故障类 1.包涵告警：射频单元硬件故障告警，单板硬件故障告警 ，单板软件运行异常告警 2.故障定位思路： 1） 掉电重启故障板件 ； 2） 更换故障板件 。 3.引起基站退服的多种原因及处理 1） 电源问题：常见问题为停电引起的，一般在来电后会自行恢复 。 2） 单板故障：主控板故障会导致小区基站退服，需更换主控板 ；BBP板故障会导致小区同时退服，但基站不退服，需更换BBP板 ；GPS故障超8个小时将引起基站退服 。 3） 传输问题：当PTN设备出现托管，光缆中断，会引起基站小区退服；当PTN侧与RNC侧VLAN数据不一致时导致基站无法盲起，传输不通导致基站退服，数据匹配一致后故障会自行恢复。 |
