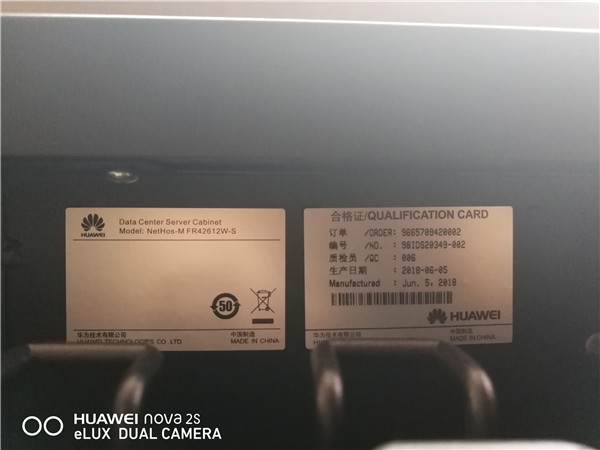

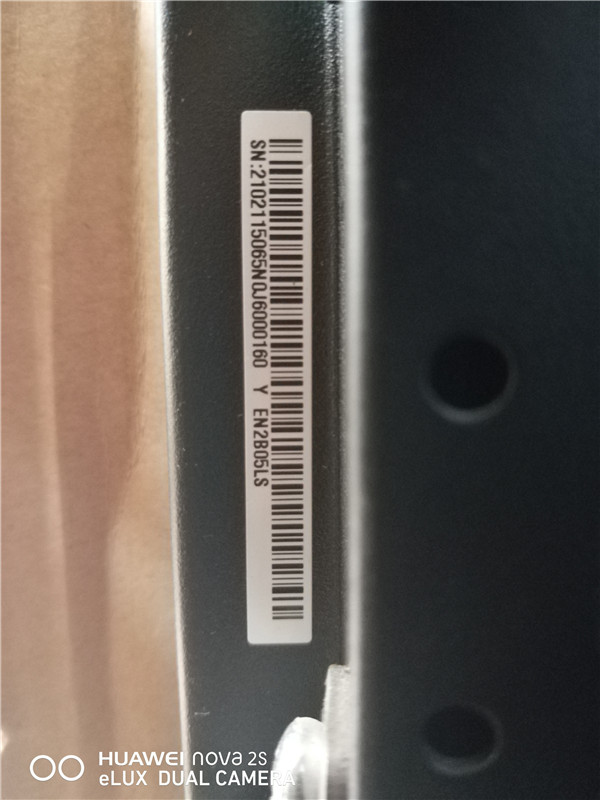

华为NEtHos-M FR42612W-S服务器机柜EN2B05LS报价/技术参数42U网络机柜。
华为47U网络服务器机柜19英寸华为47U网络服务器机柜19英寸华为47U网络服务器机柜19英寸华为47U网络服务器机柜19英寸华为47U网络服务器机柜19英寸华为47U网络机柜,尺寸600/800/2200，600/1000/2200.华为47U网络服务器机柜19英寸.19英寸37U，42U均有销售。46U网络机柜.
尺寸：600/600/1800
600/800/2200
600/1000/2200
600/1200/2000
600/1350/2000华为标准19英寸网络服务器机柜

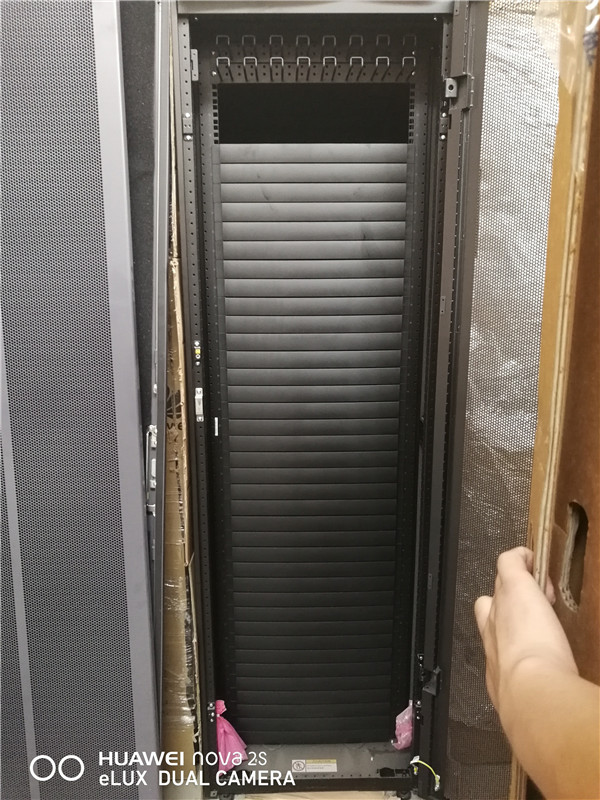

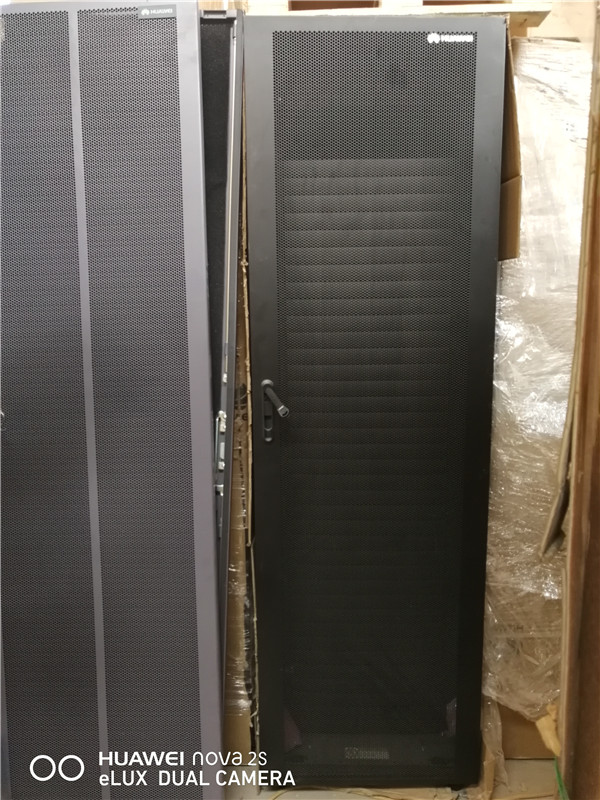

前门可双开也可以单开,后门也一样。可灵活搭配.
可搭载配点单元和插座PDU.
请看下图：支持并机，侧门可拆卸。
安装流程
开始
安装准备
Page 2
to 3
机柜配置
设备简介
Page 4
Page 5
安装机柜
安装信号线
安装机柜内部设备
安装电源线
安装后检查
结束
Page 7
Page 8
to 9
Page 10
to 13
Page 14
to 20
Page 21
to 23
2
安装准备
使用须知
1
本文档提供了X3650M3作为eSight服务器时，各硬件组件的安装、电源线缆连接、信号线缆连接及检查方法。
本文档涉及的机柜配置、电源线连接方案、信号线连线部分等内容均按照标准配置写作，现场如果遇到实际发货
与手册中不一致的情况，请根据实际情况处理。如果没有特殊说明，所有设备对应的滑道均使用机柜中已经安装
的滑道，使用的浮动螺母和面板螺钉的型号均为M6。
资料准备
2
在安装之前，请准备以下资料：
《N610E Cabinet Installation Guide & N610E机柜安装指南-(V2.0)》
**路径：随机柜发货
3
安装工具
钢卷尺 十字螺丝刀
一字螺丝刀
力矩扳手 液压钳
同轴电缆压线钳 电源线剪线钳 剥线钳
斜口钳
网线钳
万用表
网线测试仪 防静电手套 防静电手腕
套筒扳手
3
4
安装IBM X3650 M3 时机柜标准配置图
1
4
交换机 - 2（1U ）
交换机 - 1（1U ）
X3650 M3 - 4（2U ）
X3650 M3 - 3（2U ）
KVM（1U ）
X3650 M3 - 2（2U ）
X3650 M3 - 1（2U ）
机柜配置是经过严格验证，满
足功耗，散热等要求。安装时
请严格按照左图安装。
配电盒（3U）
假面板（1U ）
假面板（1U ）
走线框（1U ）
走线框（1U ）
走线框（1U ）
走线框（1U ）
假面板（1U ）
假面板（1U ）
假面板（1U ）
假面板（1U ）
假面板（1U ）
假面板（2U ）
假面板（2U ）
非标假面板（1U）
非标假面板（1U）
非标假面板（1U）
非标假面板（1U）
假面板（2U ）
假面板（2U ）
假面板（2U ）
假面板（2U ）
假面板（1U ）
假面板（1U ）
假面板（3U ）
5
5
设备简介
eSight组件包括服务器、 KVM和LAN Switch等。各设备的参数如下表所示。如果需要了解*详细的设备参
数，请参见随设备发货的对应手册。
组件
高度 (U)
重量(Kg) 功耗(W) 输入电压(V)
PC 服务器
(IBM X3650 M3)
2 29.3 835 100 to 132/200 to 240
交换机 1 3 30 100 to 240
KVM 1 13 56 90 to 264
6
6
采取防静电措施
场景1
佩戴防静电腕带（金属夹式）。
佩戴防静电腕带后，请将防静电腕带接地端插入机柜ESD插孔。对于接地端是金属夹子的防静电腕带，可
以直接夹到机柜上。
佩戴防静电腕带 1 1
穿戴防静电衣服 2 2 佩戴防静电手套 3 3
佩戴防静电腕带（插孔式）。
场景2
7
7
安装机柜
机柜安装请参见机柜自带的 N610E机柜安装指南-(V2.0) .
N610E-22 机柜
N610E-22机柜介绍：
N610E-22机柜分为单开门和双开门，左图展示的是双
开门的N610E-22机柜外观图片，实际发货的N610E-22
机柜外观可能与此图不同。
N610E-22机柜符合19英寸机械结构尺寸的要求（IEC
60297-1标准）。
机柜型号 机柜内部空
间
尺寸
(W × D × H)
N610E-22 46 U 600 mm x 1000 mm x 2200
mm
24 inch x 39 inch x 87 inch
8
8
使用一字批从方孔条正面插入，搭在浮动螺母未嵌入一侧，同时手指用力抵住浮动螺母。
安装机柜内部设备
1
安装机柜内部设备基本流程
安装浮动螺母的方法：
用手将浮动螺母的一侧嵌入方孔条，然后用手指托住。
1
开始
拆除假面板
安装浮动螺母
安装硬件设备
结束
定位设备位置
利用杠杆原理，从下往上转动一字批，同时手指用力推动浮动螺母全部嵌入方孔条，完成装配。
取出一字批,松开手指，完成装配。
1 2
4 3
安装过程中请小心操作以免刮破手指。
9
如果方孔条上布放的线缆挡住了用于安
装后挂耳的浮动螺母，需拆除线扣并挪
动线缆后再安装后挂耳，安装完毕用线
扣重新绑扎线缆。
安装PC 服务器（ X3650M3 ）
2 2
安装KVM 9 9
用面板螺钉把KVM后挂耳固定到机柜
两侧方孔条中。
用面板螺钉把KVM前挂耳固定到机柜两侧方孔条中。
PC Server较重，为了便于安装操作，建议2～3人同时搬运
3 3
确定将PC服务器在机柜中的安装位置。
取出前面板上的拉手条。
用螺丝钉固定PC服务器。
安装前面板拉手条。
10
电源线连接方案 ( 安装X3650 M3)
4 4
线缆序号 说明
1,2,3,4,12,13,14,15 X3650 M3服务器电源线
11 KVM电源线
18,19 LAN Switch电源线
APD B A
output
output
input
input
LANS-1
X3650 M3 -3
1
2
4 3
21
11
15 13 12 6 4 2
19 10 5 31 11 18 9
W1
KVM
LANS-0
19
18
25
24
X3650 M3 -2
X3650 M3 -1
X3650 M3 -0
23
22
15
14
13
12
接地条 接地条
?标签序号对应的是印在线缆标签上的序
号。
?线缆序号对应的是图中各条线缆的序号。
?没有安装要求的剩余电缆绑定在机柜的
合适位置作为附件发货。
11
连接外部电源线到机柜 5
a
以上走线的方式连接电源线
连接外部电源线到机柜前要确保配电箱和机柜配电盒开关处于关闭状态。
?APD32-6-24配电盒通过在后部的端子排上安装3PIN短
接器的方式，支持双路交流输入方式。后部左右两边的
接线端子可各接入1路220V AC电源。每路较大输入电
流为32A。
?配电盒有丝印，丝印说明了A/B 组输出空开电流
的大小。
APD32-6-24配电盒的双路输入接线端如图所示，将4个
3PIN的短接器分别安装在端子排上，依次短接左边和
右边的以下端子：
左边的L1、L2、L3。 左边的N1、N2、N3。
右边的L1、L2、L3。 右边的N1、N2、N3。
12
连接外部电源线到机柜前要确保配电箱和机柜配电盒开关处于关闭状态。
连接外部电源线到机柜 5
b 以下走线的方式连接电源线
? APD32-6-24配电盒通过在后部的端子排上安装3PIN短接器的方式，
支持双路交流输入方式。后部左右两边的接线端子可各接入1路
220V AC电源。每路较大输入电流为32A。
? 配电盒有丝印，丝印说明了A/B 组输出空开电流的大小。
?APD32-6-24配电盒的双路输入接线端如图所示，将4个3PIN的短接
器分别安装在端子排上，依次短接左边和右边的以下端子：
左边的L1、L2、L3。 左边的N1、N2、N3。
右边的L1、L2、L3。 右边的N1、N2、N3。
13
连接外部电源线到机柜 5
c
外部电源线规格
外接机房交流配电柜的电源线规格如下:
功能描述 电子电力线缆
耐压水平 300.0 V
较大电流 36 A
类型 227IEC10 (BVV)
颜色 黑色护套(芯线:蓝、棕、黄/绿)
导体截面积 6.00 mm^2
线 缆 规 格 Default
附加说明 三芯等截面电缆
安装信息线
设备接口说明 1
