中兴ZXDU68 B301高频开关电源中兴ZXDU68 B301直流系统

ZXDU68 B301高频开关电源中兴ZXDU68 B301直流系统详细介绍

ZXDU68 B301通信用高频开关电源中兴ZXDU68 B301电源系统

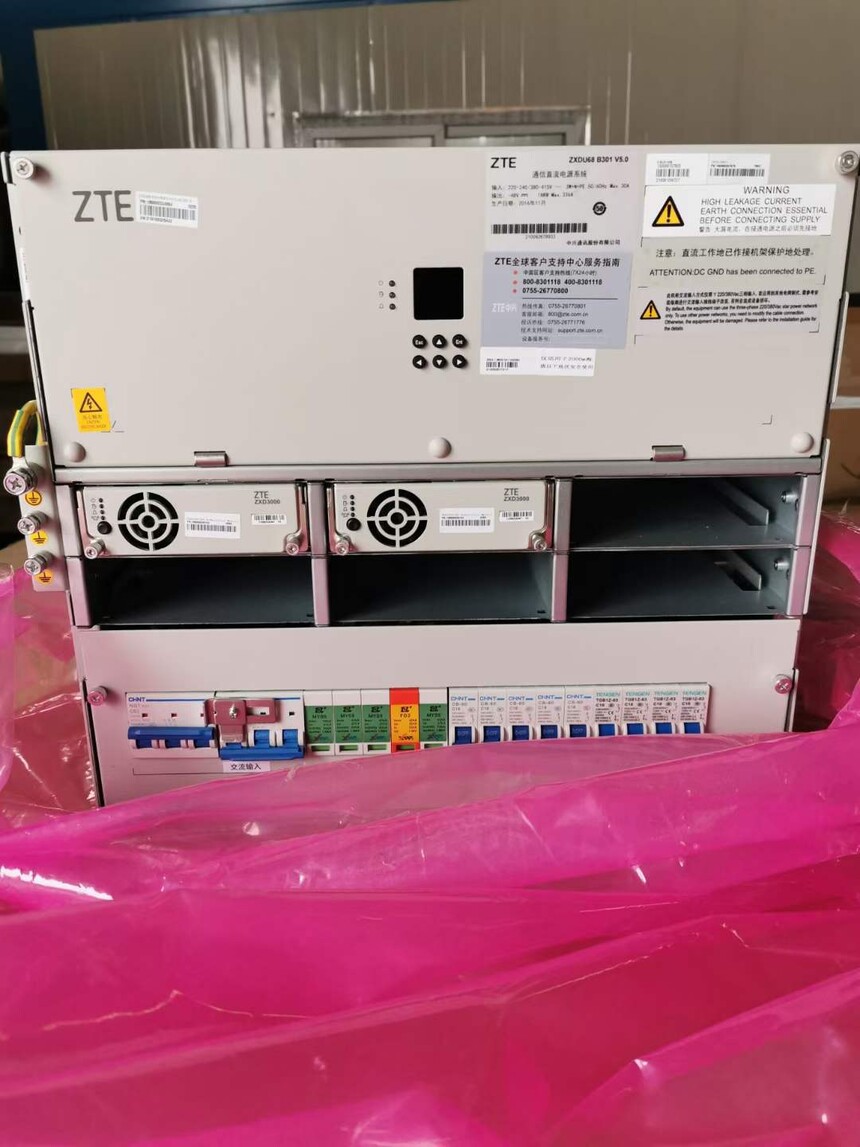

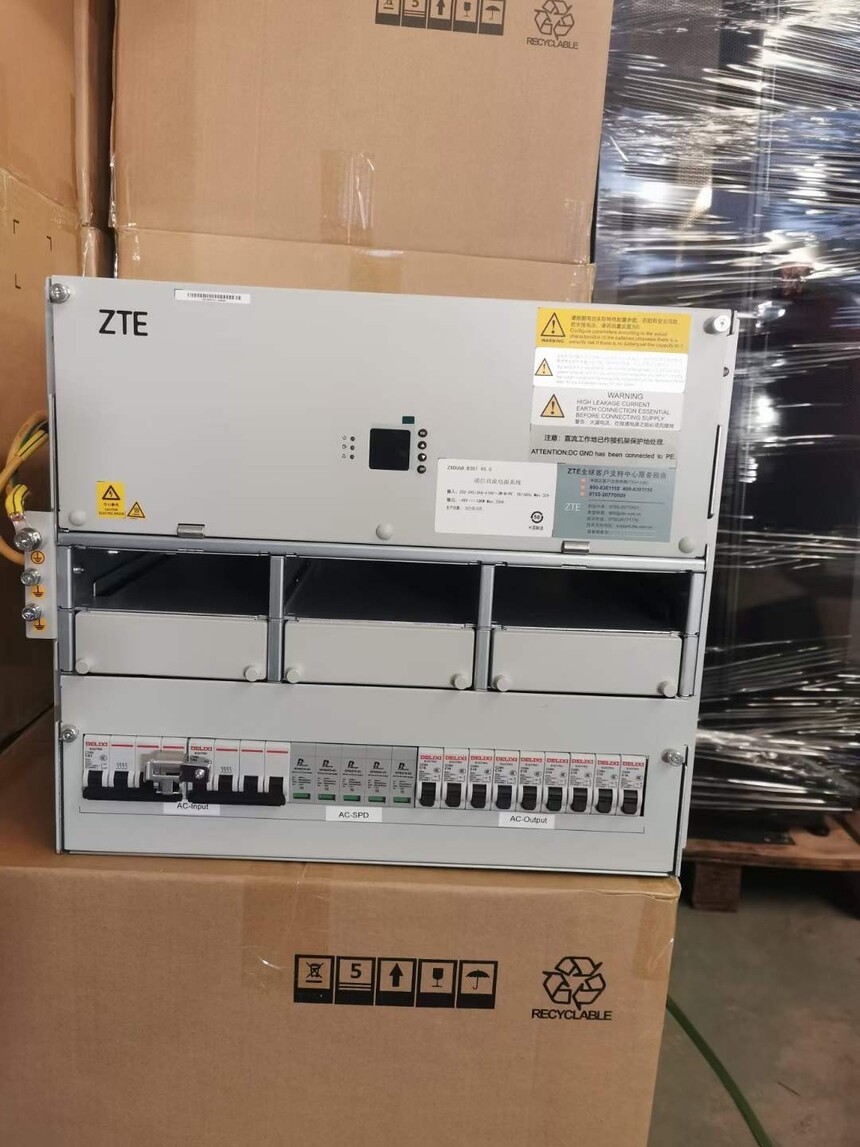

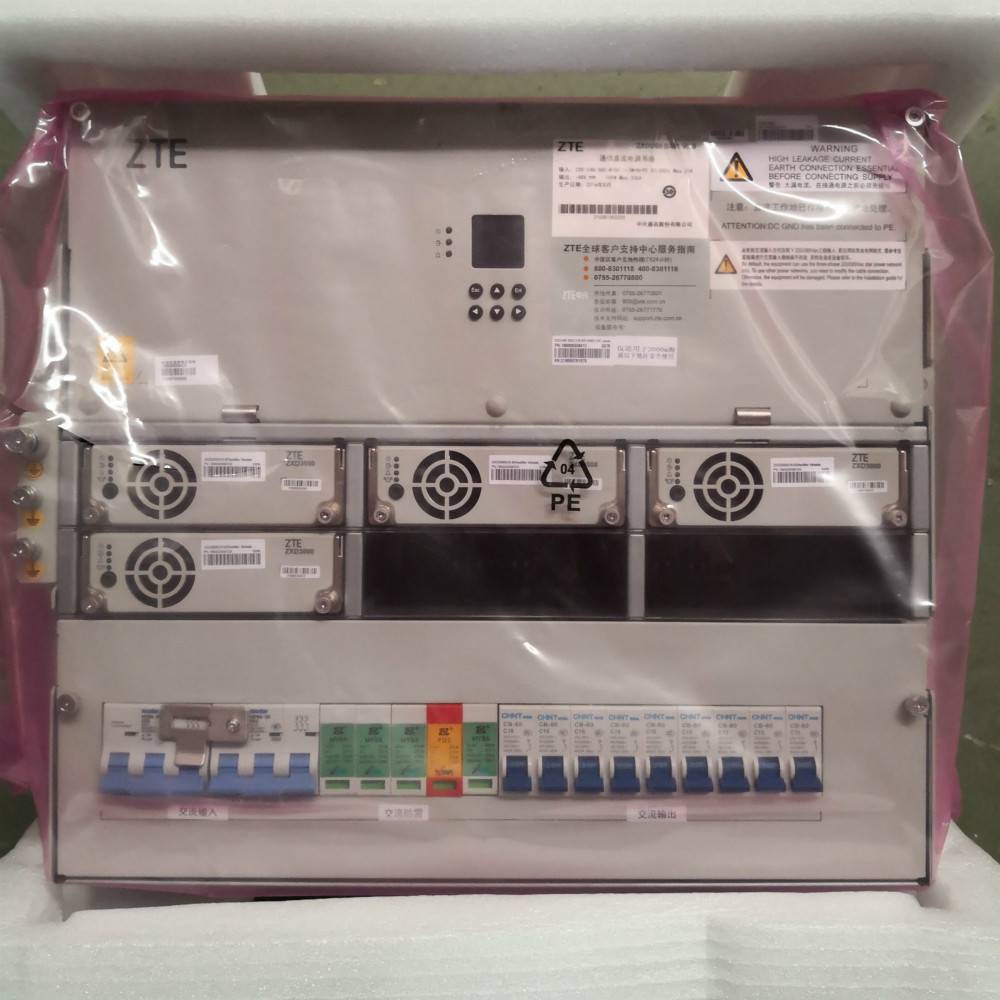

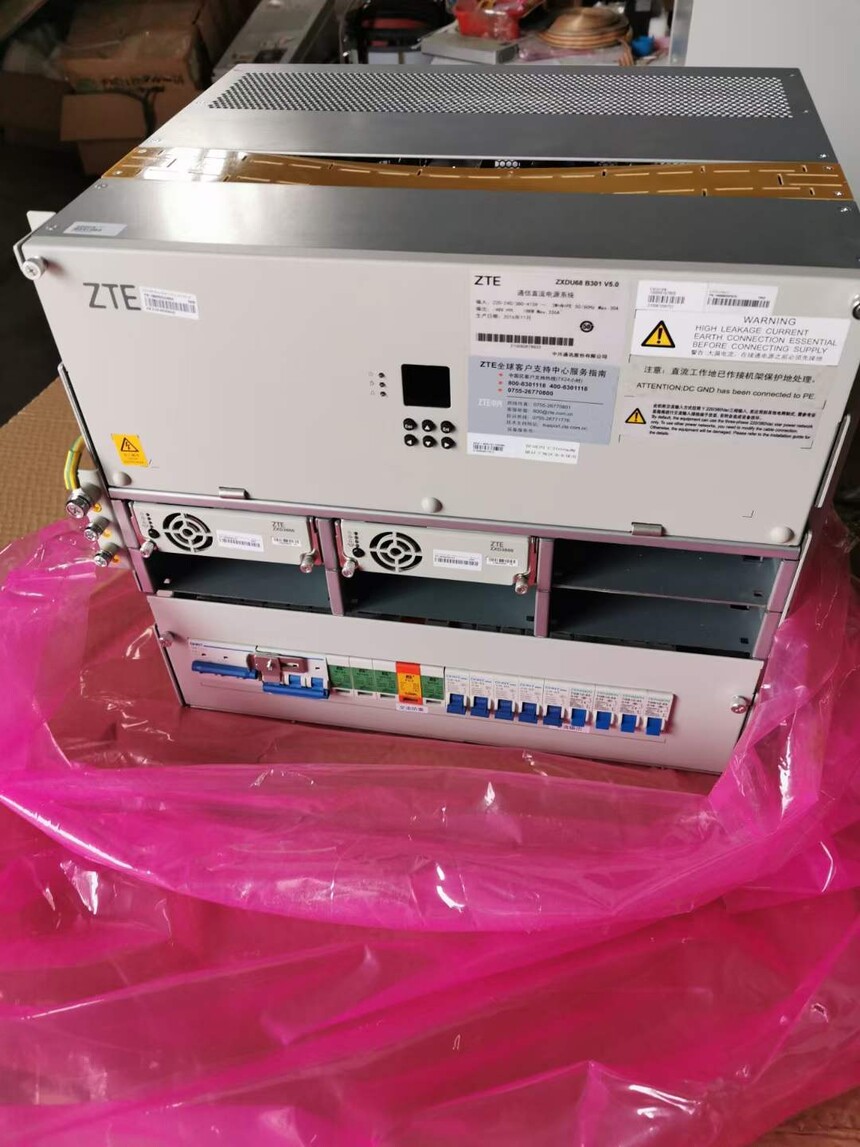

ZXDU68 B301嵌入式电源是中兴公司设计的全***-48V/300A通信电源系统，ZXDU68 B301采用14U高设计，支持标准19英寸机柜安装。系统标称输出电压：-48V，标称输出电流：300A.

中兴通信电源ZXDU68 B301技术参数

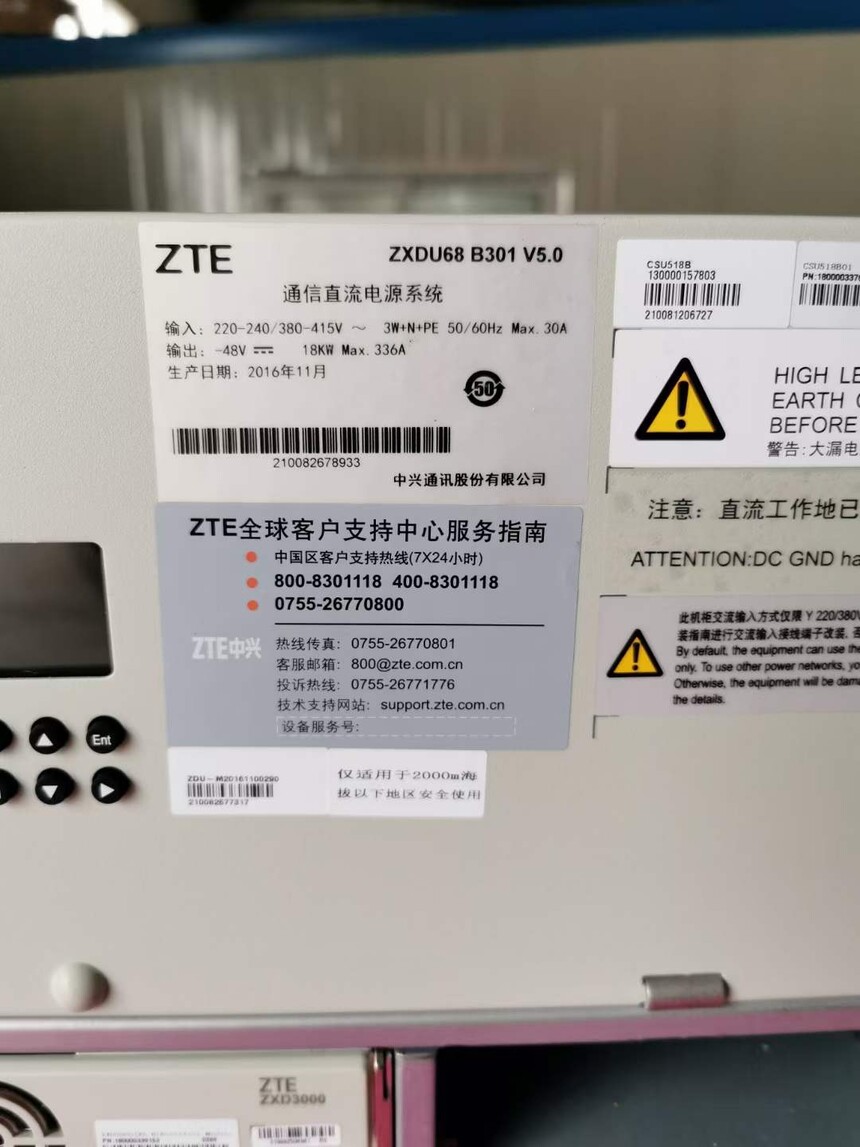

产品版本号：ZXDU68 B301（V5.0R10M01）

系统容量：满配置6个ZXD3000（V5.5）整流器，额定输出功率18kW

系统效率：峰值效率≥95.5%；额定负载下的效率≥94.5%

MTBF：≥ 3.2×105 h

交流配电

输入制式：三相五线制（L1/L2/L3/N/PE）

输入电压范围：额定相电压：220V；相电压范围：85V ~ 295V

输入频率范围：45 Hz ~66 Hz

大输入电流：96A

交流防雷：C级

交流输入：两路：2×63A/4P空开，手动机械互锁

交流备用输出：九路：5×16A＋4×10A空开

直流配电

输出电压：-53.5VDC（-42VDC~-58VDC 通过监控单元连续可调）

稳压精度：≤0.5%

直流防雷：防雷通流量为Imax=15kA(8/20μs)

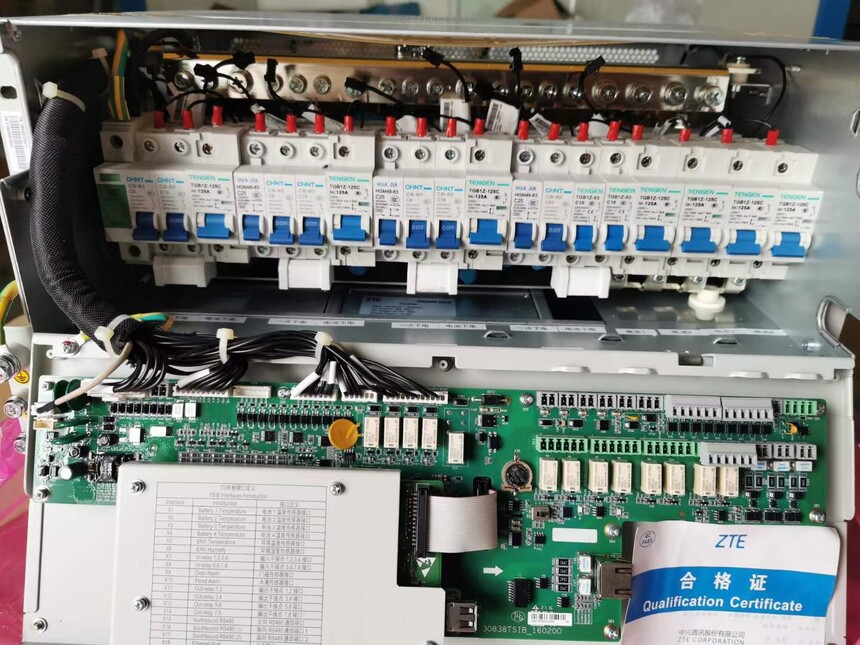

电池输入：四路：4×125A空开

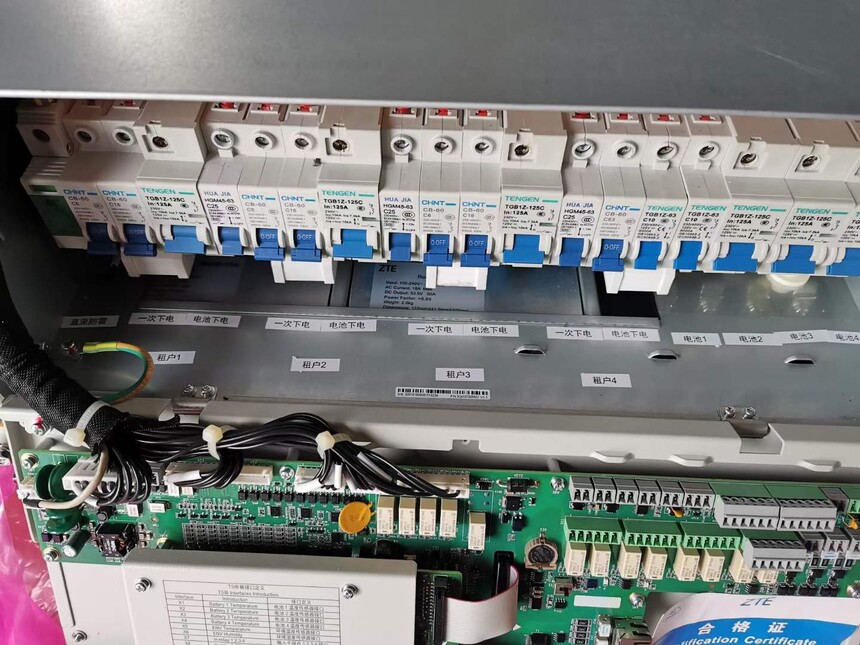

直流负载输出（租户1）：

LLVD1：1×125A＋1×16A＋1×6A空开

BLVD：1×25A空开

直流负载输出（租户2）:

LLVD1：1×125A＋1×16A＋1×6A空开

BLVD：1×25A空开

直流负载输出（租户3）:

LLVD1：1×125A＋1×16A＋1×6A空开

BLVD：1×25A空开

直流负载输出（租户4）:

LLVD1：1×63A空开

BLVD：2×10A空开

工作环境

工作温度范围：-40 ℃ ~ +75 ℃（ -40℃~+55℃满载输出）

储存温度范围：-40 ℃ ~ +85 ℃

海拔降载特性：0 – 2000 米：***额定功率输出；2000米以上： 海拔高度每升高100m，系统降低额定功率1%

结构

外形尺寸：14 U高/19英寸宽

622mm × 483 mm × 360 mm（高×宽×深）

重量：电源插箱约30kg（不含整流器）

下接线、前维护
