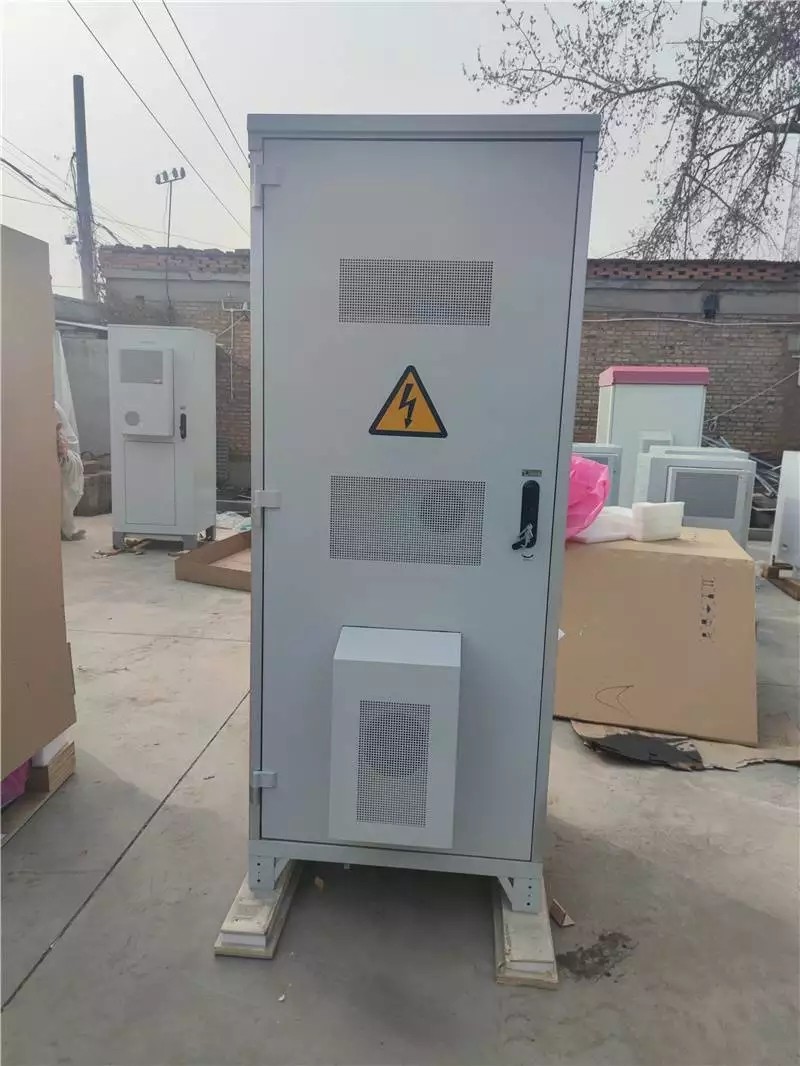

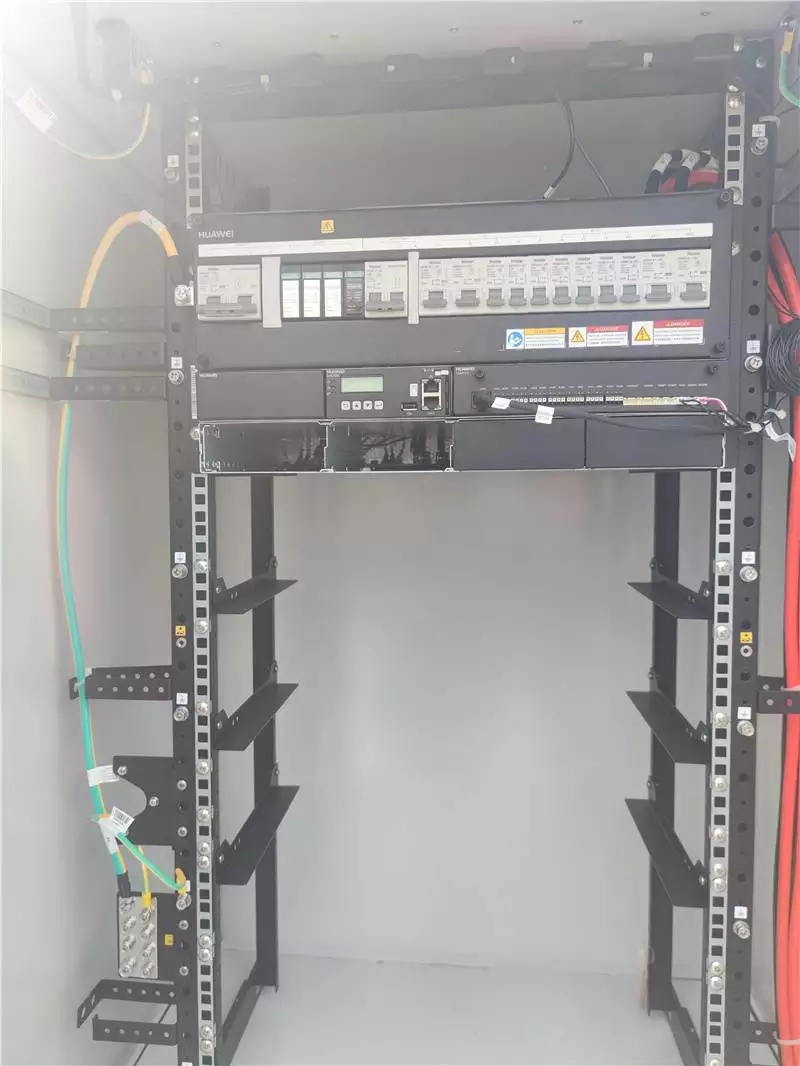

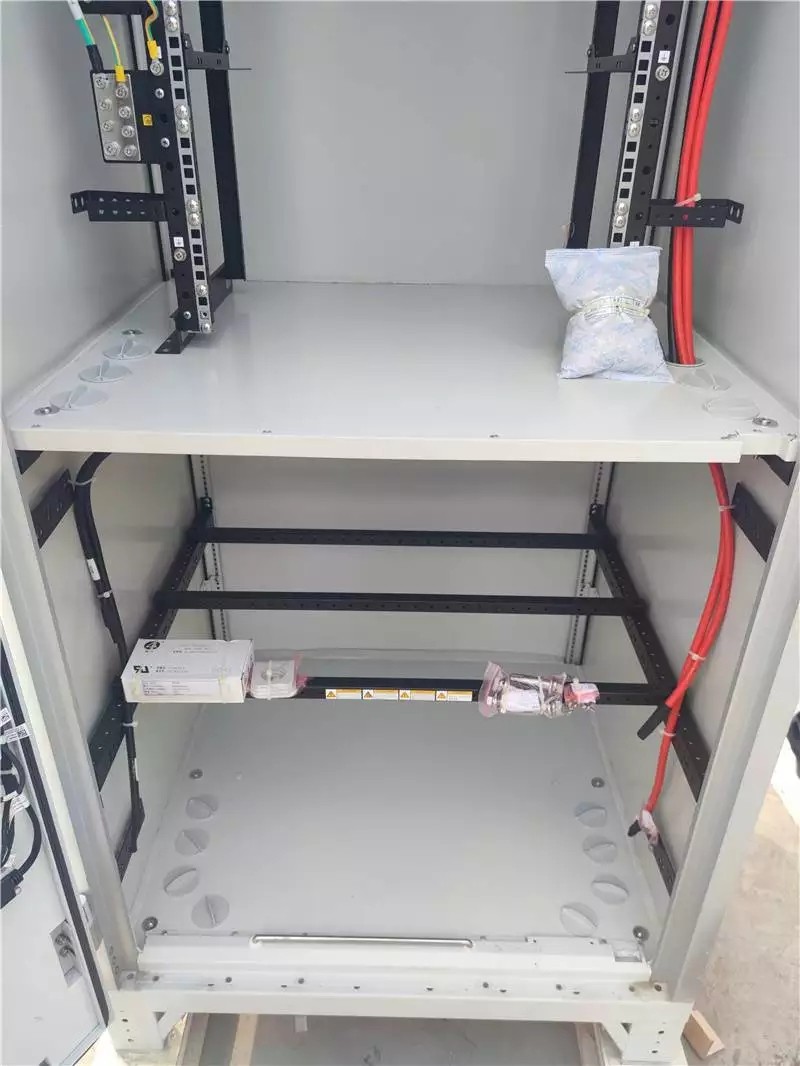

华为MTS9512A-HT2004室外一体化通信电源机柜户外5G基站

华为室外一体化机柜MTS9000A技术参数/报价MTS9513A-HT2003,华为MTS9510A-GX1101 还有AB双柜,一体化两舱，一体化三舱。华为室外柜,华为一体化电源柜.TP48200A，TBC300A，TP48200E

华为室外一体化机柜MTS9000A技术参数/报价MTS9513A-HT2003,华为MTS9510A-GX1101 还有AB双柜,一体化两舱，一体化三舱。

华为室外一体化机柜MTS9000A技术参数/报价MTS9513A-HT2003,华为MTS9510A-GX1101 还有AB双柜,一体化两舱，一体化三舱。

MT9000A新一代通信能源解决方案：华为室外通信能源解决方案MTS9000A以其简单、智能和特性帮助运营商实现网络简单部署、全网节能、运维和未来平滑演进。华为MTS9000A解决方案高度集统、站点监控系统及收容系统，为无线覆盖站点，传输节点站提供安全可靠的能源供应及工作环境。

编码 型号 描述 备注

52210935 MTS9510A-HX2003 1单元1舱，设备舱热交换器HXC150S&BTS机架  2.0 m空机柜.

52210936 MTS9510A-GX2003 1单元1舱，设备舱AH1500&BTS机架

52210939 MTS9510A-GX2002 1单元1舱，设备舱AH3000-1+BTS机架

52210950 MTS9510A-DX2001 1单元1舱，设备舱DC+RRU机架

52210951 MTS9510A-HX2004 1单元1舱，设备舱HXC300S+BTS机架

52210930 MTS9510A-HX2001 1单元1舱，设备舱HXC70S&19"机架

52210932 MTS9510A-HX2002 1单元1舱，设备舱热交换器HXC150S&19"机架

52210934 MTS9510A-GX2004 1单元1舱，设备舱AH1500&19"机架

52210948 MTS9510A-GX2005 1单元1舱，设备舱前后开门AT1500D&19"机架

52210983 MTS9510A-GX2007 1单元1舱，设备舱AH1500D&19"机架

52210978 MTS9510A-GX2006 1单元1舱，设备舱AT1500D&19"机架

52210931 MTS9510A-HD2001 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘

52210943 MTS9510A-HT2001 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘

52210933 MTS9510A-HD2002 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱DC&2层电池托盘

52210944 MTS9510A-HT2002 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘

52210952 MTS9510A-HT2003 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&3层电池托盘

52210945 MTS9510A-DT2001 1单元2舱，设备舱DC&19"机架，电池舱TEC&2层电池托盘

52210937 MTS9510A-GA2001 1单元2舱，设备舱AH1500&19"机架，电池舱PC500D&2层电池托盘

52210938 MTS9510A-GX2001 1单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘

52210941 MTS9510A-XT2001 1单元1舱，TEC&3层电池架.

52210940 MTS9510A-XD2001 1单元1舱，直通风&3层电池架

52210942 MTS9510A-XA2001 1单元1舱，PC500D&3层电池架

52211003 MTS9510A-XT2002 1单元1舱，TEC&4层电池架

52211004 MTS9510A-XD2002 1单元1舱，直通风&4层电池架

52211005 MTS9510A-XA2002 1单元1舱，PC500D&4层电池架

52210954 MTS9510A-GX1402 1单元2舱，设备舱AH1500&19"机架，不分舱&1层电池托盘 1.4 m空机柜

52210949 MTS9510A-HX1402 1单元1舱，热交换器HXC150S&BTS机架

52210946 MTS9510A-GX1401 1单元1舱，设备舱AH1500&19"机架

52210953 MTS9510A-HX1401 1单元1舱，设备舱热交换器HXC70S&19"机架

52210947 MTS9510A-XT1401 1单元1舱，TEC&2层电池架

52210955 MTS9510A-XA1401 1单元1舱，PC500D&2层电池架

52210956 MTS9510A-HX2301 1单元1舱，设备舱HXC300S+BTS机架 2.3 m空机柜

52210957 MTS9510A-GX2301 1单元1舱，设备舱AH3000-1+BTS机架

52210958 MTS9510A-HT2004 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(散件) 散件

1072589 MTS9512A-HD2001 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘(单三相) "带板运输

（尚无针对编码照片，可参考效果图）"

01072595 MTS9512A-HT2002 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072591  MTS9512A-HD2002 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱DC&2层电池托盘(单三相)

01072596  MTS9512A-HT2003 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072592 MTS9512A-HT2001 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&3层电池托盘(单三相)

01072597  MTS9512A-DT2001 1单元2舱，设备舱DC&19"机架，电池舱TEC&2层电池托盘(单三相)

01072593  MTS9512A-GA2001 1单元2舱，设备舱AH1500&19"机架，电池舱PC500D&2层电池托盘(单三相)

01072594  MTS9512A-GX2001 1单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘(单三相)

01072590  MTS9512A-HX2001 1单元1舱，设备舱热交换器HXC150S&19"机架(单三相)

01072598 MTS9512A-HT2004 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(双火)

01072599 MTS9512A-HT2005 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(双火)

01072600 MTS9512A-DT2002 1单元2舱，设备舱热交换器DC&19"机架，电池舱TEC&2层电池托盘(双火)

01072610 MTS9512A-HT2006 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘（单三相、带MTS特性）

01072611 MTS9512A-HD2003 1单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘（单三相、带MTS特性）

01072613  MTS9512A-GX2002 1单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘（单三相、带MTS特性）

01072614 MTS9513A-HT2001 1单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘（单三相、带MTS特性）

MTS9000A 智能配电单元

简介

MTS9000A智能配电单元E-fuse主要实现智能配电功能，提供智能容量配置，远端上下电及过流、短路保护

功能，并对电源输出状态监控及指示；提供基于RS485串口通信及故障告警上报功能。E-fuse使得站点的配

电管理较加方便、。其主要功能如下：

? 全面防护：防过压/欠压、防过流/欠流、防反接

? 支持热插拔

? 支持容量远程编程

? 支持远程电流测量

? 支持远程上下电操作

客户收益

? 全面保护，高可靠性

? 远程可控可编程，易于管理

? 负载功耗可视、上下电可管理，节能

主要参数

部件

智能配电单元

参数

尺寸  442mm*42mm*300mm(W*H*D)

配电  10 路，较大20A/route (5,10,15,20A可设定)

SPD  差模: 10kA，共模：20kA；8/20μs

工作电压  40~60VDC

较大电流  100A

MTS9000A 智能防盗拍照

简介

MTS9000A提供柜内防盗摄像头作为选配件以提升站点的防盗水平，防盗摄像头同MTS9000A的电子门锁通信，

当机柜被非法打开时，会启动连拍记录现场情况，连拍照片在本地存储器存储的同时将照片实时传送至网管中

心，为运营商挽回资产损失提供重要证据资料。

GPRS/3G/IP

NetEco（网管）

SMU02B

摄像头

客户收益

? 节省站点安防成本

? 降低站点被偷盗损失

参数

摄像头

像素  30 万

分辨率  640*480, 320*240, 160*120

镜头  6mm 红外镜头

图片格式  JPEG

夜视  黑白图像

通讯  RS485

电压&电流  -48V; <100mA( 白天)/<300mA(夜视模式)

工作温度  -20℃~70℃

MTS9000A 站点能效管理

SIEE=

E L

E F +E G +E R

通常无线基站的能耗在整网中会占据40%至60%的比

例，无线基站的能效水平提升对全网能耗成本控制意

义重大。华为MTS9000A支持对站点能效进行测量并

提供改进性建议，帮助客户降低运维成本。

散热设备消耗

热耗

监控单元功耗

其他

E L :  通信主设备消耗的

能量

E R  E G  E F

站点能效定义

无线基站

45%-60%

传送网、机房、

及其他

40%-55%

站点能效管理方案

站点能效（SIEE）简介

(SIEE: Site Infrastructure Energy Efficiency)

华为新一代通信能源解决方案MTS9000A支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量

的*立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管

系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全

网能效水平提升提供度量工具。

AC/DC

控制器

太阳能

交流检

测单元

电池

基站设备

照明、制冷及其他

E AC

E SOLAR

E L

E B

（选配）

网管系统

客户**

? 站点能效可视

华为MTS9000A内置测量功能，对能源系统的能量输

入和输出进行测量，并上传至NetEco，NetEco可以

根据客户自定义要求对单站及全网能效进行统计分析。

? 站点能效可改进

基于站点能效报告以及解决方案分析，华为能够为客

户提供丰富且行之有效的能源方案改进建议以达到降

低全网能耗的目的，例如：采用较的整流模块，

机柜热分析及风道设计，配置方案优化等内容。

1

2

3

4

5

>94%

>92%

>90%

>88%

>86%

持续改进

站点能效分级

关键部件

交流检测单元

指标  参数

交流检测单元

工作电压  36-72 V DC

工作电流  <100mA

检测电压范围  90-300VAC (±3V)

检测电流范围  0 -7** (±1A)

尺寸  200mm*100mm*43.2mm (宽*深*高)

工作电压  -20 ~ 65?C

MTS9000A 移动APP管理

简介

MTS9000A提供基于安卓智能平台的手机APP网管功能，随时随地为客户提供网络实时动环状态。MTS9000A

可以通过移动网络连接网管**内容，也可以在站点附近连接MTS9000A机柜内WiFi模块，了解站点信息。

通过MTS9000A手机APP，可以显示告警、站点列表、GIS地图、动环信息、站点能效信息等丰富内容。

客户**

? 随时随地，简化管理

NetEco

(OSS)

移动网络

WiFi

IP/带内/3G

MTS9000A

安卓平台智能手机

软件特性

? 基于安卓平台，高兼容性

? 通过NetEco进行权限管理，高可靠性

? 丰富的应用功能，包含：

? 告警管理

? 站点能效分析&报告

? 实时监控

? 重要事务提醒

? 机柜智能门锁控制

? 电池管理

? 站点列表查看

? GIS 地图查看

? 告警短信提醒

? 站点参数设置

MTS9000A 多能源制式输入输出

MTS9000A系统支持能源的多种制式输入和多种制式输出以提升系统对站点环境的适应性、对多种用电设备

的适用性。MTS9000A支持多种能源的接入，包括市电、油机、太阳能以及高压直流，经系统的变换，可以

以多种制式输出，包括：-48V直流、220V交流、高压直流远供等等。

Introduction

选配件

市电

太阳能

柴油发电机

高压直流

MTS9000A

-48V, 高压直流, >500m

-48V, 直流, <300m

交流RRU

基站

-48V，本地

服务器

高压直流

直流RRU

直流RRU

220V, 交流

电源

BBU

传输

电池

客户**

? 支持多种能源输入，站点较易**

? 一体化监控控制单元，高可靠性

? 简化网络建设方案，备件管理较简单

4路太阳能输入配电盒  R4850G2 整流器

(>96% )

S4850G1 太阳能供电模块

(>98% )

MTS9000A 电池SOH管理

简介

MTS9000A智能电池管理系统除了电池电压、电流、温度等基本参量，还可以实时监控电池的SOC&SOH状态

（SOH：State of Health，SOC：State of Charge），通过这些参数的收集，MTS9000A智能电池管理系统

可以提供电池备电时间告警、落后单体替换告警等功能来延长电池组寿命以及避免站点的非正常掉电。

MTS9000A智能电池管理系统的拓扑结构如下图：

客户**

? 全面的电池信息管理，延长电池组寿命，降低硬件替换成本

? 智能系统控制，提升系统供电可靠性

? 远程电池诊断，降低上站工勘成本

MTS室外智能电站解决方案 MTS9000A 1.4米 一体柜 MTS9000A 2.0米 设备柜 MTS9000A 2.0米 电池柜 MTS9000A 2.3米 设备柜 MTS9000A 2.3米 设备柜 ...

华为混合供电_华为通信

无线室外电源

室外电源包括室外TP电源和MTS新一代通信能源解决方案。

室外电源产品包括200A、400A等多种产品，实现将220V交流输入电压转换为-48V直流电压，为站点设备供电；华为新一代MTS室外一体化供电解决方案，简单、和智能，实现站点级能效，旨在为室外站点设备提供**的供电解决方案。华为室外电源产品已广泛应用各大运营商和行业客户通信站站，内置BBU等主设备和电池，一柜就是一个站点，帮助客户实现站点快速部署，解决站点寻址难、部署难、租金高等问题，实现节能减排，相比传统室内站点，年制冷能耗节省40%以上。

室外TP电源：华为室外直流电源系统，具备交流输入宽范围适应能力、防雷保护、完善的电池管理和温度控制等功能，广泛应用于无线、接入网站点、汇聚层机房、企业网通讯机房等供备电场景。

关键特性介绍

较简单、较室外供电方案

简单建站，系统结构紧凑，柜体支持快速拼装，支持多路能源输入输出，选址建设较简单。

智能运维，支持全面的智能网络能源监控，支持移动APP，运维支撑系统较智能。

简单升级，配电、功率、制冷全模块化设计，未来升级较简单。

运转，配备华为业界良好的整流模块，温控设计及站点级能效分析管理，运转较。
