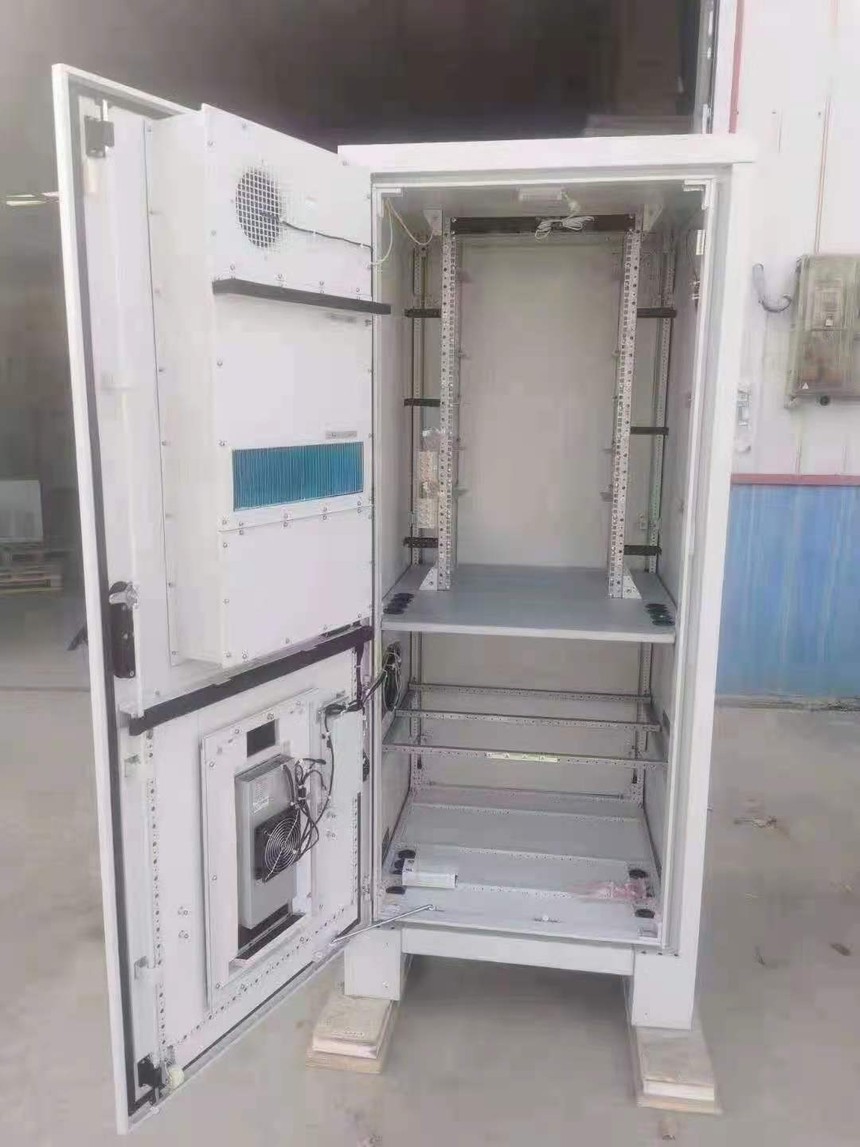

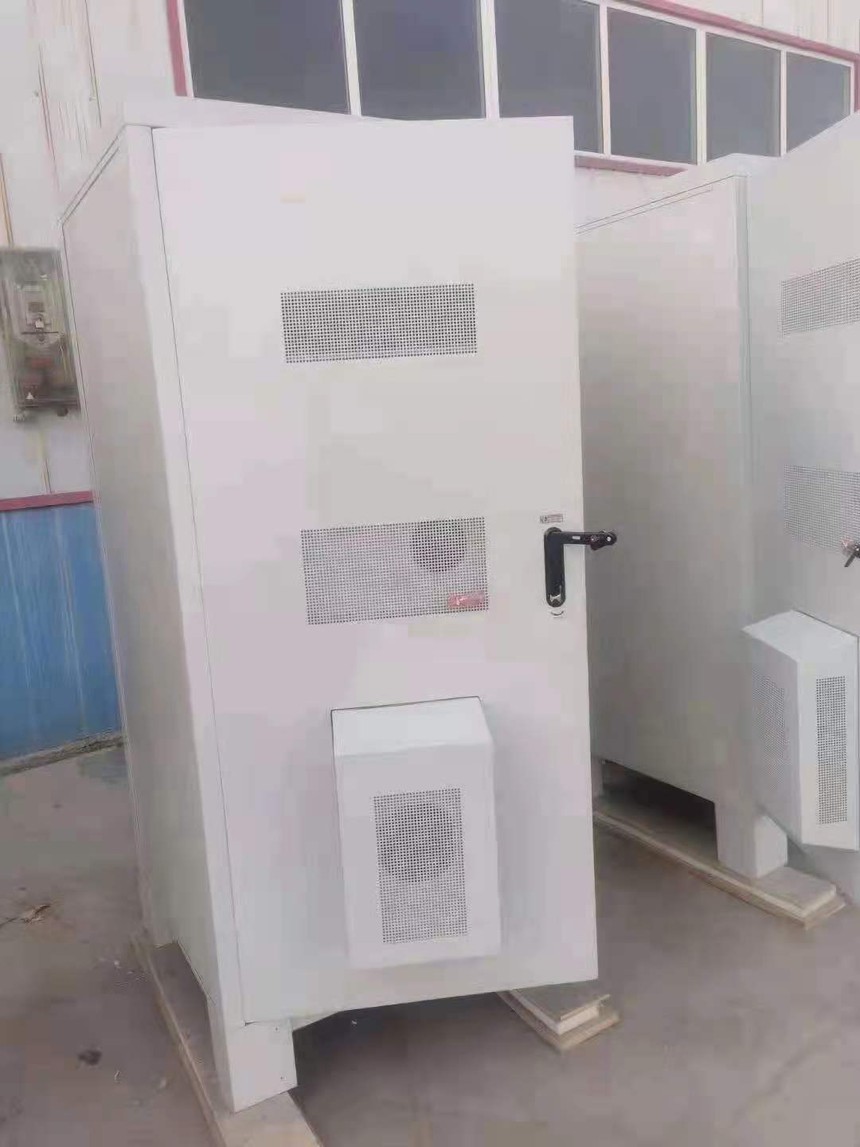

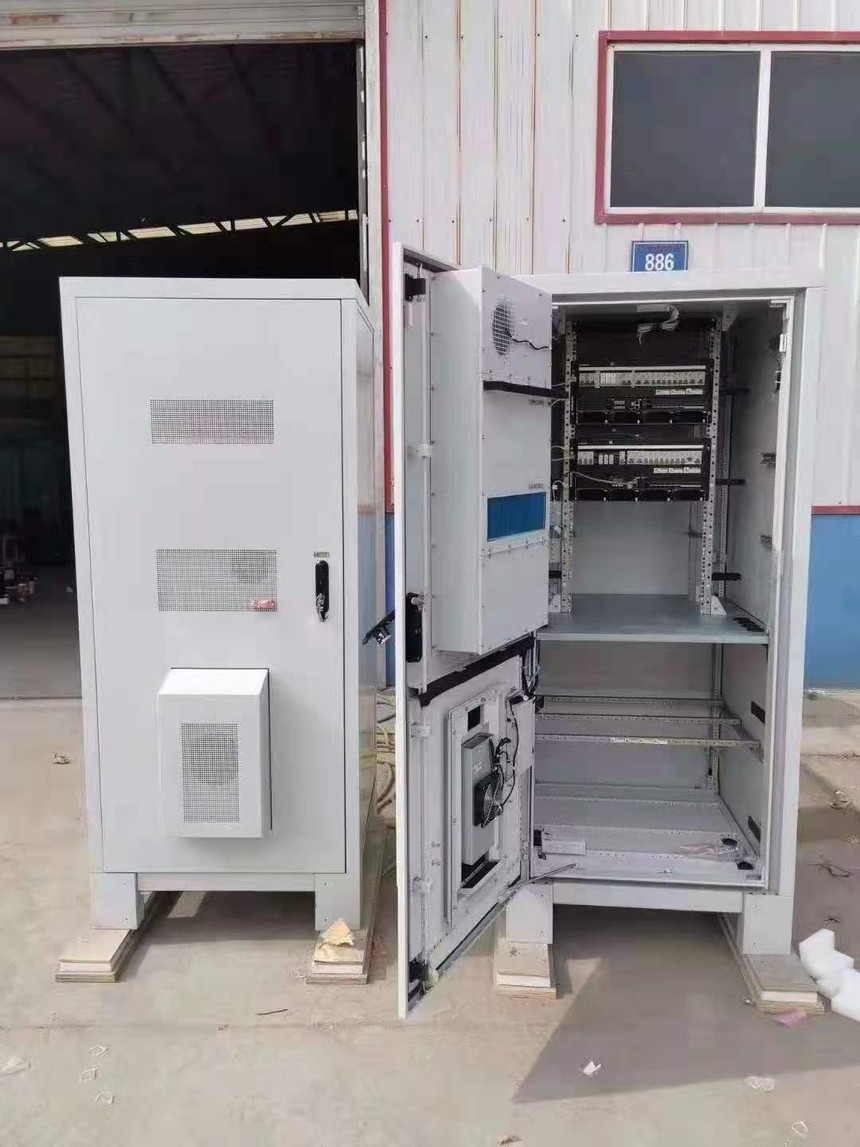

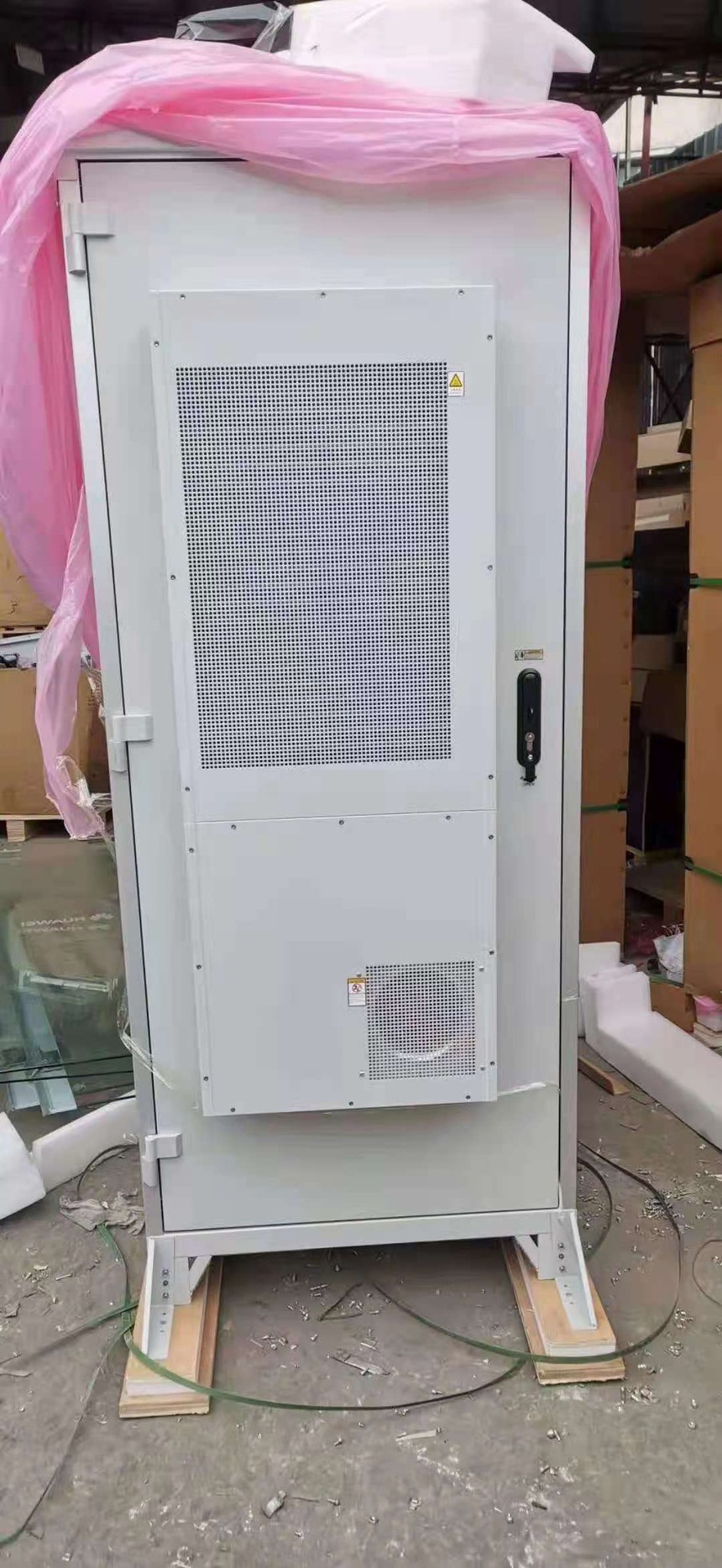

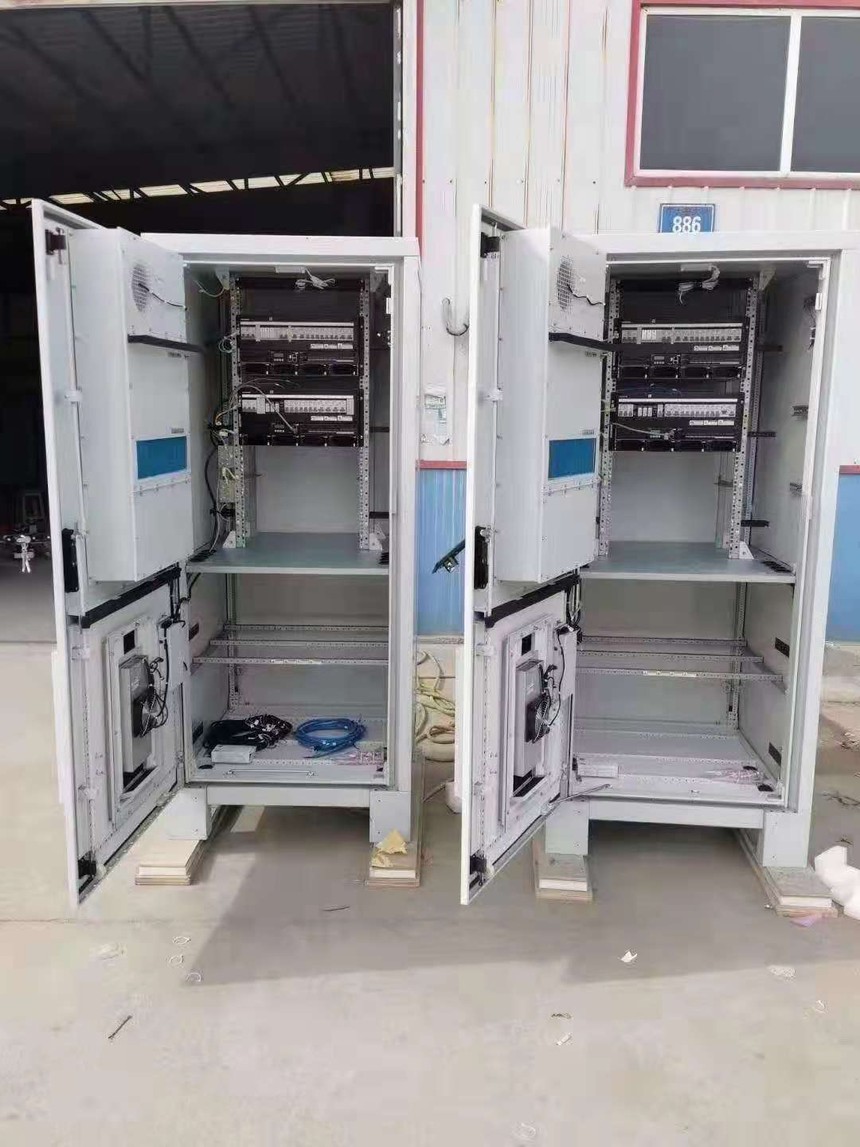

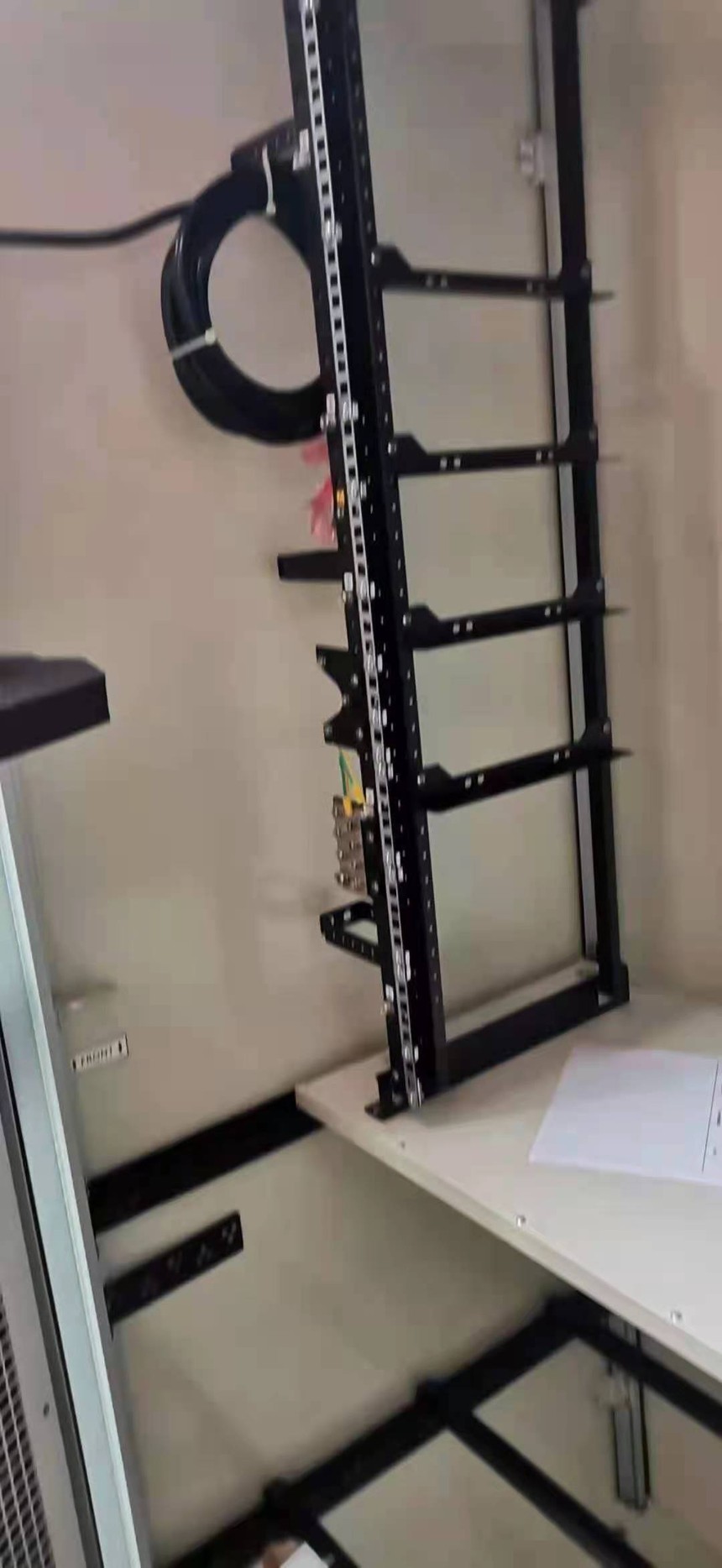

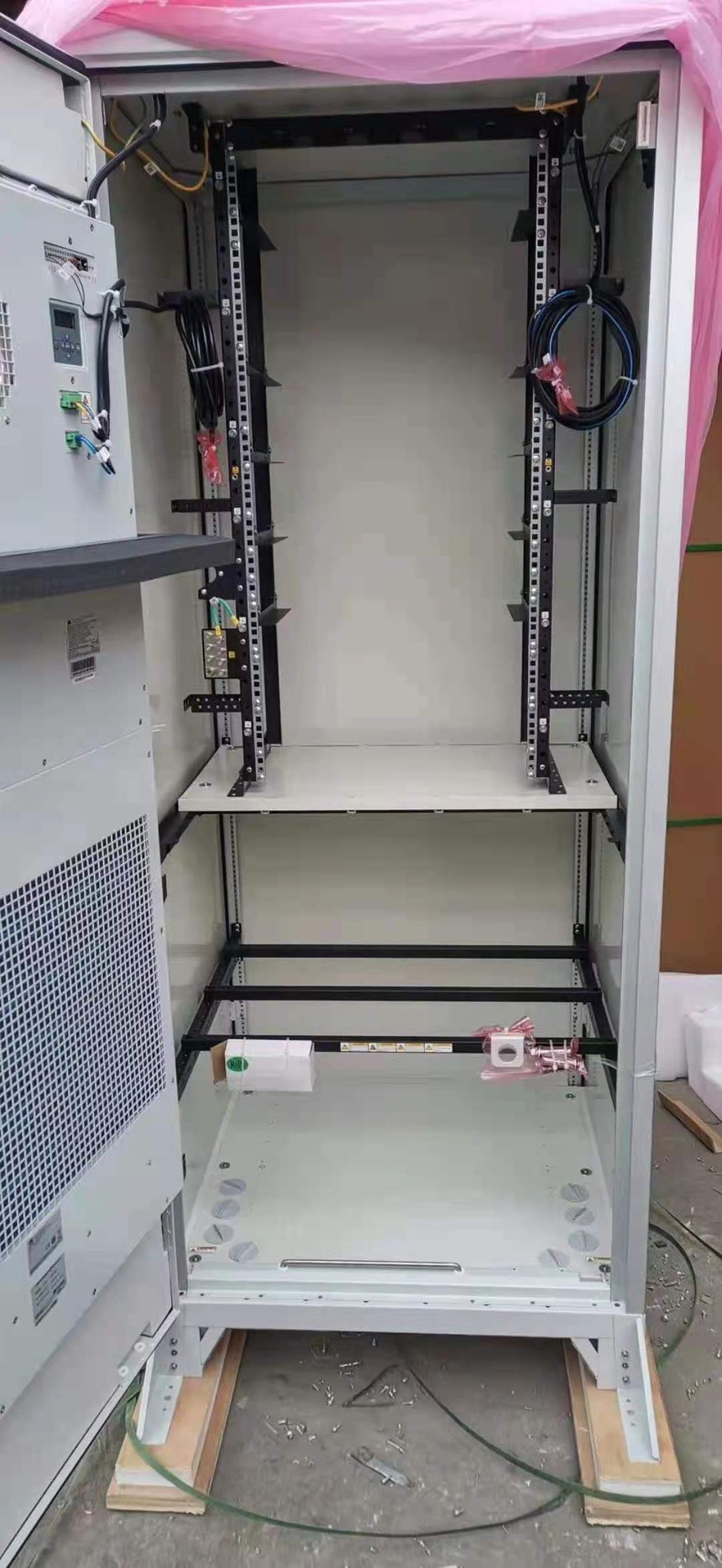

【华为】MTS9510A室外柜，基站柜子通讯电源柜

R4815N1,R4830G1,R4830N2,R4850G2,R4850S1,R4850G6,R4850N6,R4850N2,S6050G1,R4875G1,R48158G,R24-4850N1,C28005G1,R48100G1,R4850N1,PDC150WA,EPW30-48A,EPW50-48A,PM40K-V4S,PSU4850A

　　华为嵌入式电源

　　ETP4830,ETP4860,ETP4890,ETP48100,ETP48200,ETP48300,ETP48400,ETP48600

　　华为TP48600T,TP48600B,TP48400A,TP48400B,,TP48300T,,TP48300B,TP48300D,TP48200B,TP48200T，TP483000D,TP482000B,TP481200T

　　华为机柜

　　华为450/600/1800网络服务器机柜

　　华为600/600/1800网络服务器机柜

　　华为300/600/2200网络服务器机柜

　　华为600/600/2000网络服务器机柜

　　华为600/600/2200网络服务器机柜

　　华为600/800/2200网络服务器机柜

　　华为600/1000/2200网络服务器机柜

　　华为600/1200/2000网络服务器机柜

　　华为600/1350/2000网络服务器机柜

　　华为800/1200/2000网络服务器机柜

　　UPS不间断电源

　　华为UPS5000-S-500KVA不间断电源UPS

　　华为UPS5000-S-400KVA不间断电源UPS

　　华为UPS5000-A-400KVA不间断电源UPS

　　华为UPS5000-E-480KVA不间断电源UPS

　　华为UPS5000-E-300KVA不间断电源UPS

　　华为UPS5000-E-125KVA不间断电源UPS

　　华为UPS2000-G-15KVA不间断电源UPS

　　华为UPS2000-G-20KVA不间断电源UPS

　　华为UPS2000-G-10KVA不间断电源UPS

　　华为UPS2000-G-6KVA不间断电源UPS

　　华为UPS2000-A-6KVA不间断电源UPS

　　华为UPS2000-G-3KTTL 不间断电源 UPS

　　华为UPS2000-G-3KRTLS 不间断电源UPS

　　华为UPS2000-A-3KTTS不间断电源UPS

　　华为UPS2000-A-2KTTS不间断电源UPS

　　华为UPS2000-G-1KTTL 不间断电源UPS

　　锂电池

　　比亚迪4850AH锂电池

　　海四达4850AH锂电池

　　双登SDA10-4850锂电池

　　星恒4850AH锂电池

　　佳贝思4850AH锂电池

　　上海航天4850锂电池

　　汇龙4850AH锂电池

　　沃特玛4850AH锂电池

　　无锡丰晟4850AH锂电池

　　联动天翼4850AH锂电池

　　联动天翼4810AH锂电池

　　比亚迪4830AH锂电池

　　双登SDA10-4840锂电池

　　双登SDA10-4830锂电池

　　中兴派能4850锂电池

　　圣阳4850AH锂电池

　　圣阳4830锂电池

　　中天科技48100锂电池

　　PDU8000-0250ACV4-CCAY52

　　APDF-1-160

　　PDU8000-0125CV4-CCA301

　　DPDF-L-I-1300（S）

　　PowerDistributionCabinet

　　PDU8000-0160ACV4-SCAY52

　　TP482000B-L20B3

　　TP482000B-N20C5

　　TP483000D TPA38401B-N20B1

　　TP483000D TPA38631B-N20B1

　　TP483000D TPR48202B-N20C3

　　TP483000D TPR48302B- N20C3

　　TP483000D TPD48202B-N20B1

　　TP483000D TPD48302B-N20B1

　　PDU8000-0160DCV4-SCA001

　　华为ICC-HD2-C5

　　华为MTS9510A-HX2005

　　华为ICC701-HA2-C2

　　华为MTS9510A-AX2102

　　华为MTS9510A-GX2101

　　华为MTS9510A-XA1701

　　华为MTS9510A-XT2002

　　华为MTS9513A-AA1701

　　华为MM

　　华为ESC330-D5

　　华为APM30H，TMC11

　　以上型号本公司

　　华为室外机柜MT9510A-XA1701，

　　华为直流空调电池柜750/750/1725

华为MTS9000A室外一体化机柜

1.1 供电方式的选择

供电方式一般分为：集中式供电系统和分布式供电。现代电力电子系统一般采用采用分布式供电系统，以满足高可靠性设备的要求。

1.2 电路拓扑的选择

开关电源一般采用单端正激式、单端反激式、***正激式、双单端正激式、双正激式、推挽式、半桥、全桥等八种拓扑。其中***正激式、双正激式和半桥电路的开关管承压仅为输入电源电压，60%降额时选用600 V的开关管比较容易，而且不会出现单向偏磁饱和的问题，这三种拓扑在高压输入电路中得到广泛的应用。

1 .3 功率因数校正技术

开关电源的谐波电流污染电网，干扰了其它共网设备，还可能会使采用三相四线制的中线电流过大，引发事故，解决途径之一是采用具有功率因素校正技术的开关电源。

1.4 控制策略的选择

在中小功率的电源中，电流型PWM控制是大量采用的方法，在 DC-DC变换器中输出纹波可以控制在10 mV，优于电压型控制的常规电源。

硬开关技术因开关损耗的限制，开关频率一般在350 kHz以下;软开关技术是使开关器件在零电压或零电流状态下开关，实现开关损耗为零，从而可将开关频率提高到兆赫级水平，此技术主要应用于大功率系统，小功率系统中较少见。

1.5 元器件的选用

因为元器件直接决定了电源的可靠性，所以元器件的选用是非常重要。元器件的失效主要集中在以下四点：制造质量问题、器件可靠性的问题、设计问题、损耗问题。在使用中应对此予以足够重视。

1.6 保护电路

为使电源能在各种恶劣环境下可靠地工作，应在设计时加入多种保护电路，如防浪涌冲击、过欠压、过载、短路、过热等保护电路。

新建电源系统及设备的节能策略

1．关注系统节能

在对供配电系统进行设计时，应考虑采取节能措施。

在供配电系统的设计阶段，除必要的供电环节外，应避免增加多余的供电环节，减少由于过多供电环节造成的电能损耗。

电源设备机房的设置和变配电系统的组成应根据通信局房的发展规划、总体布局、建筑面积、通信***的工艺需求、负荷容量、供电距离及分布、用电设备特点等因素合理选择集中供电和分散供电方式，使供电电源尽量靠近负荷中心，降低导线使用量，合理选择导线截面、线路敷设方案，降低配电线路损耗。

电源系统应根据各***提供的近、远期负荷进行合理规划、分步建设。

3．合理的配置

（1）变电设备的选择配置应符合下列要求

1）变压器应选用低损耗、低噪声的节能型产品。

2）合理计算、选择变压器容量及配置数量。变压器容量和数量应根据负荷情况，综合考虑***和年运行费用，对负荷合理分配，选用容量与用电负荷相适应的变压器，使其工作在***低耗区内。其中单台变压器的经常性负载宜达到变压器额定容量的70%。

3）地市级以上通信局（站）变压器宜采用2台或多台变压器，在其中1台变压器故障或检修时，其余的变压器可满足保证负荷用电。

4）变压器的三相负载应尽量保持平衡。

5）通信局（站）应选用D，yn11接线的变压器，可以使变压器容量在三相不平衡负荷下得以充分利用，并有利于***三次谐波电流。

6）变压器宜安装在通风良好的房间。

（2）补偿设备的选择配置应符合下列要求

1）通信局（站）的低压配电系统应配置无功功率自动补偿装置，补偿后系统的功率因数应达到0.9以上。

2）补偿基本无功功率的低压电容器组宜集中补偿。容量较大、负载稳定且长期运行的用电设备的无功功率宜单独就地补偿，以提高设备的运行功率因数，降低线路的运行电流。

3）配电系统中谐波电流较严重时，无功功率的补偿容量应考虑谐波的影响。补偿电容器柜应配置一定比例的电抗器。

（3）滤波设备的选择配置应符合下列要求

1）通信局（站）供电系统返回公共电网的谐波电流应符合GB/T14549-1993《电能质量公用电网谐波》的有关规定。

2）交流供电系统内总谐波电流含量（THD）大于10%时，应配置滤波器。

3）综合分析配电系统的负载及谐波含量，选用合适类型的滤波设备。

4）设计方案中宜预留适当的滤波设备安装空间。

（4）积极采用新能源、新技术

新能源包括太阳能、风能、生物质能、地热能和海洋能等。为了积极响应***节能减排政策，今后应继续扩大太阳能、风能的利用规模，同时研究生物质能（燃料电池）的利用。现阶段在气象条件适合的地区，市电引入线路过长或无市电，且负荷较小（小于1000W）的通信站点的主用电源推广采用太阳能电源或风光互补电源。

积极试点采用高压直流供电、铁锂电池等新技术。

华为通信电源ETP48200,华为48V直流开关电源

ETP48200-C11A1 系统配置 项目 系统配置 插框

3U 直流配电空间

1U 整流模块安装空间

6U 交流配电空间 配电单元

交流配电：交流输入空开，交流输出空开

直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 监控单元 SMU06C1 整流模块 大可配置 4 个 R4850N6 或 R4850G6 整流模块 交流防雷器

B 级防雷，标称雷击放电电流 40kA，大雷击放电电流 100kA，8/20μs

C 级防雷，标称雷击放电电流 20kA，大雷击放电电流 40kA，8/20μs 直流防雷板 差模 10kA，共模 20kA，8/20μs.

项目 配电规格 输入制式 220/380V AC 三相四线 交流配电

交流输入空开：1 路 63A/3P

交流输出空开：1 路 32A/3P，4 路 6A/1P，3 路 16A/1P，1 路 10A/1P 直流配电

BLVD 空开：2 路 32A/1P，4 路 16A/1P ETP48200-C11A1 用户手册 3 部件介绍 文档版本 01 (2014-11-21) 11 项目 配电规格

LLVD 空开：1 路 100A/1P，4 路 63A/1P，4 路 32/1P 电池支路 2 路 125A/1P 空开

ETP48200-C5B7 产品介绍

2．积极采用***、节能型设备

采用节能型设备可减少设备自身能耗，提高系统的整体节能效果，是通信局房供配电系统节能的重要措施。

（1）选择***认证机构确定的节能型设备。

（2）选择符合***节能标准的配电设备。

（3）开关电源和UPS不间断电源的效率满足相关***和行业标准要求，优先选用高能效比的电源设备。

（4）***用高频开关型整流器宜采用具有智能休眠功能的设备。

技术参数

交流输入电压范围：三相380V 单相220V

交流输入频率范围：45Hz~60Hz

直流输出电范围： 43V~58V

功率因数： 单相>0.98 三相>0.94

均流不平衡度： <±3%

输出稳压精度： <±0.5%

噪声： <55dB

应用范围

·GSM．CDMA移动***

·电信网中小容量交换局

·广播电视网络交换局

·传输中继站、微波、***通信站

DUM型通信电源系统采用本公司研制的新型智能高频开关整流模块和监控系统，完全符合***有关标准要求，适合于中小型程控交换机、移动通信、***通信地面站、微波通信等设备的供电，也可以用于其它通信设备的供电。

系统特点

1、交流输入电压适应范围宽，单相交流输入，三相交流输入，两路单相交流输入自动切换，两路三相交流输入自动切换。

2、系统整流模块采用PWM高频开关变换技术，提高系统可靠性，较少设备日常维护工作。

3、交流输入部分加装防雷装置。

4、具有完善的蓄电池管理功能，包括单只电池管理程序，温度补偿，两次下电及基于容量的蓄电池管理功能。

5、监控中英文切换显示。

6、具有四遥功能：通过RS232或RS485通信接口，实现双电源系统的集中监控，实现实时检测，实时控制整流模块，交流配电单元和直流配电单元的各种参数及状。

52210941MTS9510A-XT20011单元1舱，TEC&3层电池架.

52210940MTS9510A-XD20011单元1舱，直通风&3层电池架

52210942MTS9510A-XA20011单元1舱，PC500D&3层电池架

52211003MTS9510A-XT20021单元1舱，TEC&4层电池架

52211004MTS9510A-XD20021单元1舱，直通风&4层电池架

52211005MTS9510A-XA20021单元1舱，PC500D&4层电池架

 52210954MTS9510A-GX14021单元2舱，设备舱AH1500&19"机架，不分舱&1层电池托盘1.4 m空机柜

52210949MTS9510A-HX14021单元1舱，热交换器HXC150S&BTS机架

52210946MTS9510A-GX14011单元1舱，设备舱AH1500&19"机架

52210953MTS9510A-HX14011单元1舱，设备舱热交换器HXC70S&19"机架 5

2210947MTS9510A-XT14011单元1舱，TEC&2层电池架

52210955MTS9510A-XA14011单元1舱，PC500D&2层电池架

52210956MTS9510A-HX23011单元1舱，设备舱HXC300S+BTS机架2.3 m空机柜

52210957MTS9510A-GX23011单元1舱，设备舱AH3000-1+BTS机架

52210958MTS9510A-HT20041单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(散件)散件

1072589MTS9512A-HD20011单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘(单三相)"带板运输

 01072595MTS9512A-HT20021单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072591 MTS9512A-HD20021单元2舱，设备舱热交换器HXC150S&19"机架，电池舱DC&2层电池托盘(单三相)

01072596 MTS9512A-HT20031单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(单三相)

01072592MTS9512A-HT20011单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&3层电池托盘(单三相)

 01072597 MTS9512A-DT20011单元2舱，设备舱DC&19"机架，电池舱TEC&2层电池托盘(单三相)

 01072593 MTS9512A-GA20011单元2舱，设备舱AH1500&19"机架，电池舱PC500D&2层电池托盘(单三相)

01072594 MTS9512A-GX20011单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘(单三相)

 01072590 MTS9512A-HX20011单元1舱，设备舱热交换器HXC150S&19"机架(单三相)

01072598MTS9512A-HT20041单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘(双火)

01072599MTS9512A-HT20051单元2舱，设备舱热交换器HXC150S&19"机架，电池舱TEC&2层电池托盘(双火)

 01072600MTS9512A-DT20021单元2舱，设备舱热交换器DC&19"机架，电池舱TEC&2层电池托盘(双火)

01072610MTS9512A-HT20061单元2舱，设备舱热交换器HXC70S&19"机架，电池舱TEC&2层电池托盘（单三相、带MTS特性） 01072611MTS9512A-HD20031单元2舱，设备舱热交换器HXC70S&19"机架，电池舱DC&2层电池托盘（单三相、带MTS特性） 01072613 MTS9512A-GX20021单元2舱，设备舱AH1500&19"机架，不分舱&2层电池托盘（单三相、带MTS特性）
