LE0MX2UXC-2端口万兆以太网光接口板（EC，XFP）软件配套关系表7-722 单板与机框和产品版本的配套关系表
单板名称 | S9300机框 | S9300E机框 |
|---|
LE0MX2UXC | S9303机框、S9306机框、S9312机框：V100R001C02及以后发布的版本支持 S9310机框：V200R010C00及以后发布的版本支持 | V200R003C00至V200R013C00版本支持 |
单板概述
LE0MX2UXC可安装在：
S9303机框的01号～03号槽位。
S9306机框的01号～06号槽位。
S9310机框的01号～10号槽位。
S9312机框的01号～12号槽位。
S9303E机框的01号～03号槽位。
S9306E机框的01号～06号槽位。
S9312E机框的01号～12号槽位。

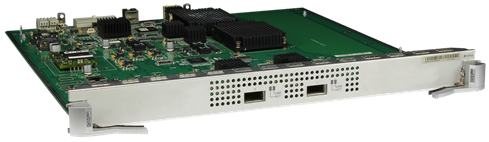

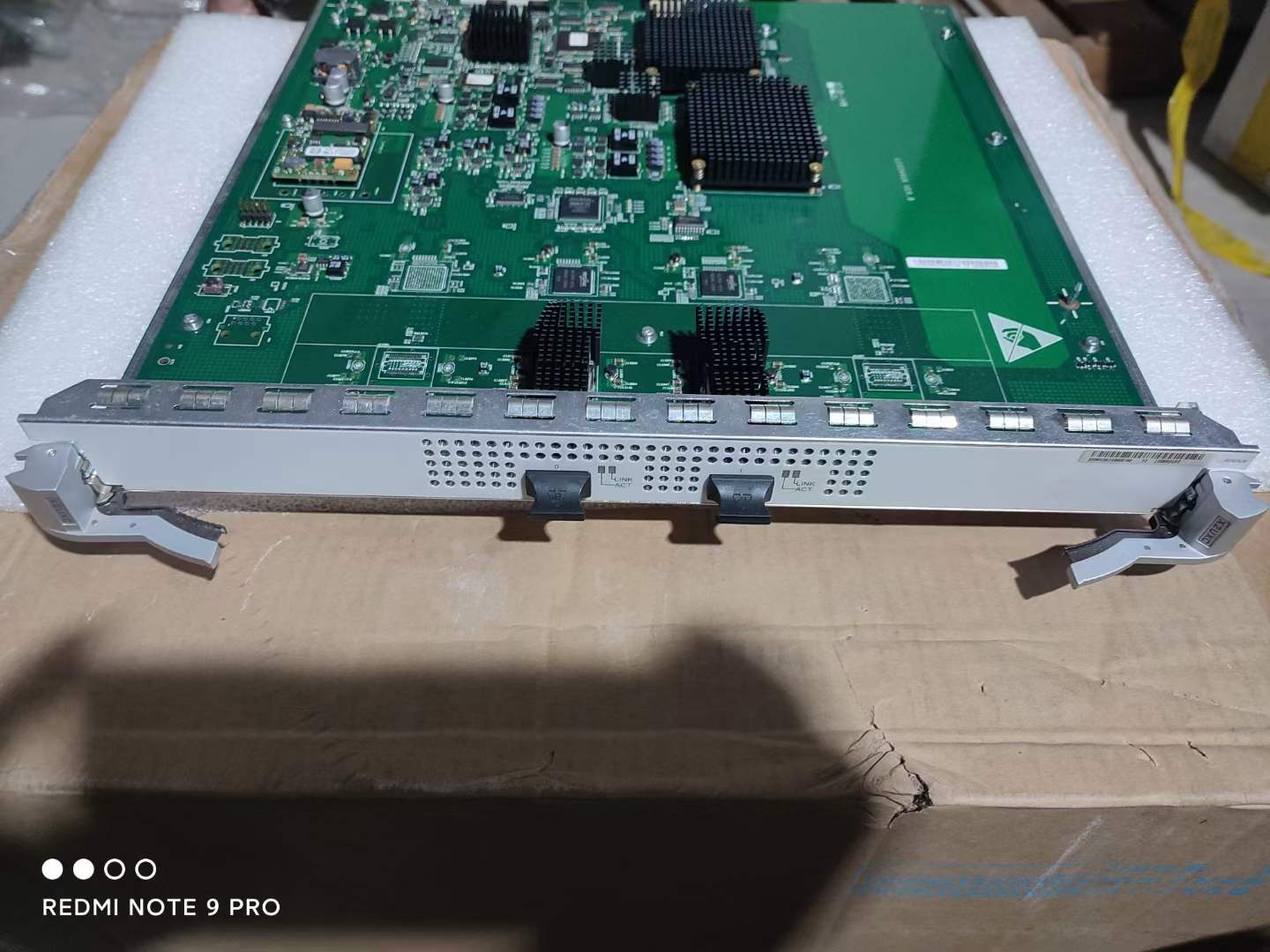

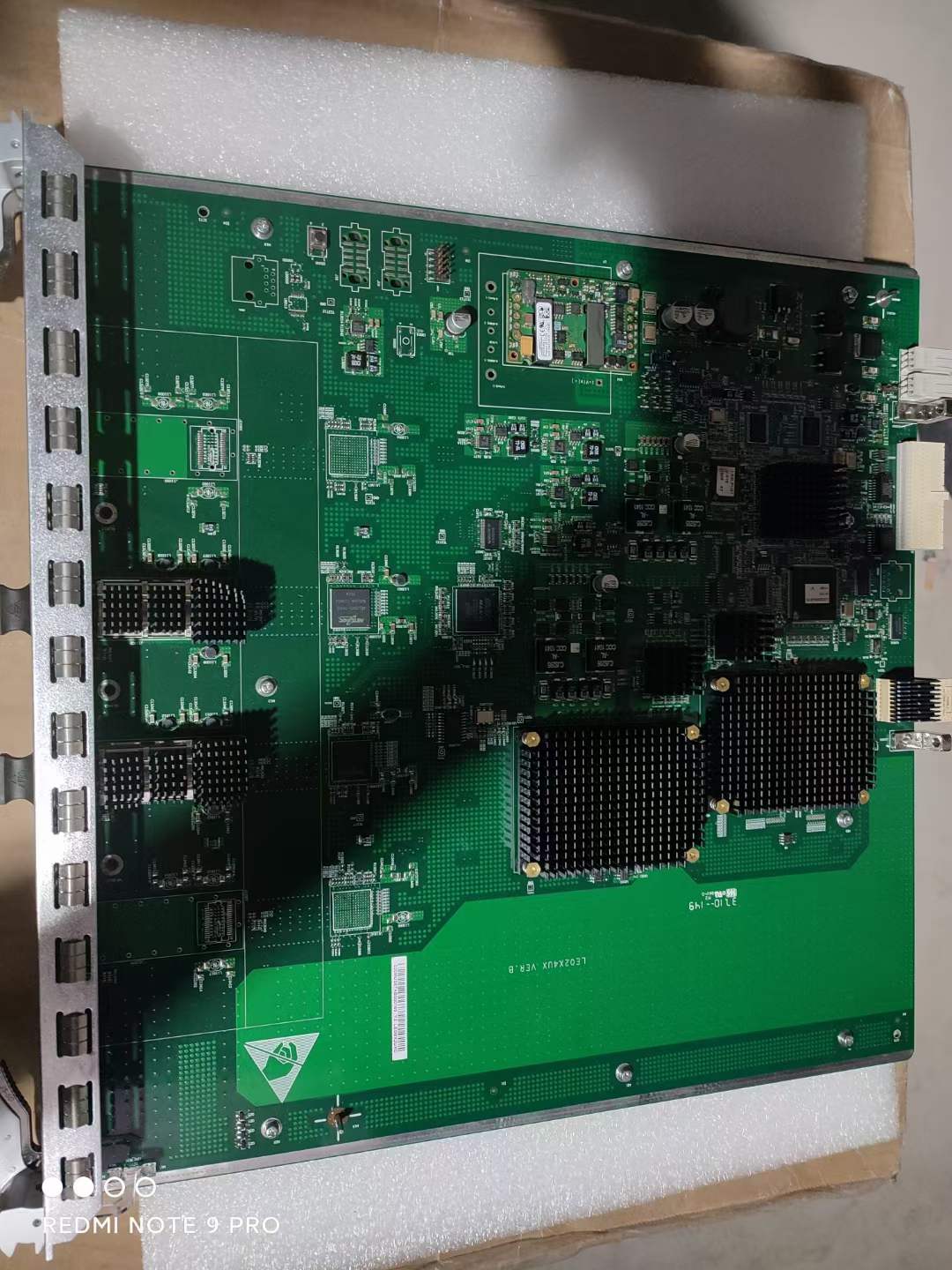

图7-319 LE0MX2UXC的外观
功能表7-723 LE0MX2UXC的功能和特性
功能 | 描述 |
|---|
基本功能 | 提供2个10GE光口的数据接入和交换 |
分布式转发 | 通过分布式数据平面对数据进行并行转发 |
热插拔 | 支持 |
使用限制
不支持与SRUHX1系列主控板配套使用。
指示灯和接口说明图7-320 LE0MX2UXC面板的指示灯
表7-724 LE0MX2UXC面板的指示灯说明
数字编号 | 指示灯 | 颜色 | 含义 |
|---|
1 | ACT灯 | 黄色 | 闪烁：表示对应的接口有数据收发。 |
2 | LINK灯 | 绿色 | 常亮：表示对应的接口链路已经连通。 |
3 | RUN/ALM：运行状态指示灯 | 绿色 | 常亮：表示该单板上电。前30秒内常亮，表示CPU正在启动；如果30秒后仍然常亮，表示软件未运行。 慢闪：表示该单板的系统处于正常运行状态。 快闪：表示该单板的系统正在启动。 |
红色 | 常亮：表示该单板故障，需要人工干预。 |
黄色 | 常亮：表示该单板处于下电状态（如执行power off命令强制下电、单板处于启动前阶段）。 |
图7-321 LE0MX2UXC面板的接口
10GBASE XFP光接口
10GBASE XFP光接口的属性如表7-725所示。
表7-725 10GBASE XFP光接口
属性 | 描述 |
|---|
连接器类型 | XFP |
光接口属性 | 由所选的XFP光模块决定。 LE0MX2UXC支持的光模块及其属性请参见10GE XFP封装光模块、10GE-CWDM XFP封装彩色光模块、10GE-DWDM XFP封装彩色光模块。 |
符合标准 | IEEE 802.3ae |
支持帧格式 | Ethernet_II、Ethernet_SAP、Ethernet_SNAP |
支持网络协议 | IP |
规格参数表7-726 LE0MX2UXC的规格参数
订购信息
由于产品版本升级，单板订购信息会不定期更新。本手册仅作为使用参考，如需获取准确的订购信息，请咨询华为交换机经销商或华为当地代表处。
表7-727 订购信息表
部件编码 | 单板描述 | 单板型号 |
|---|

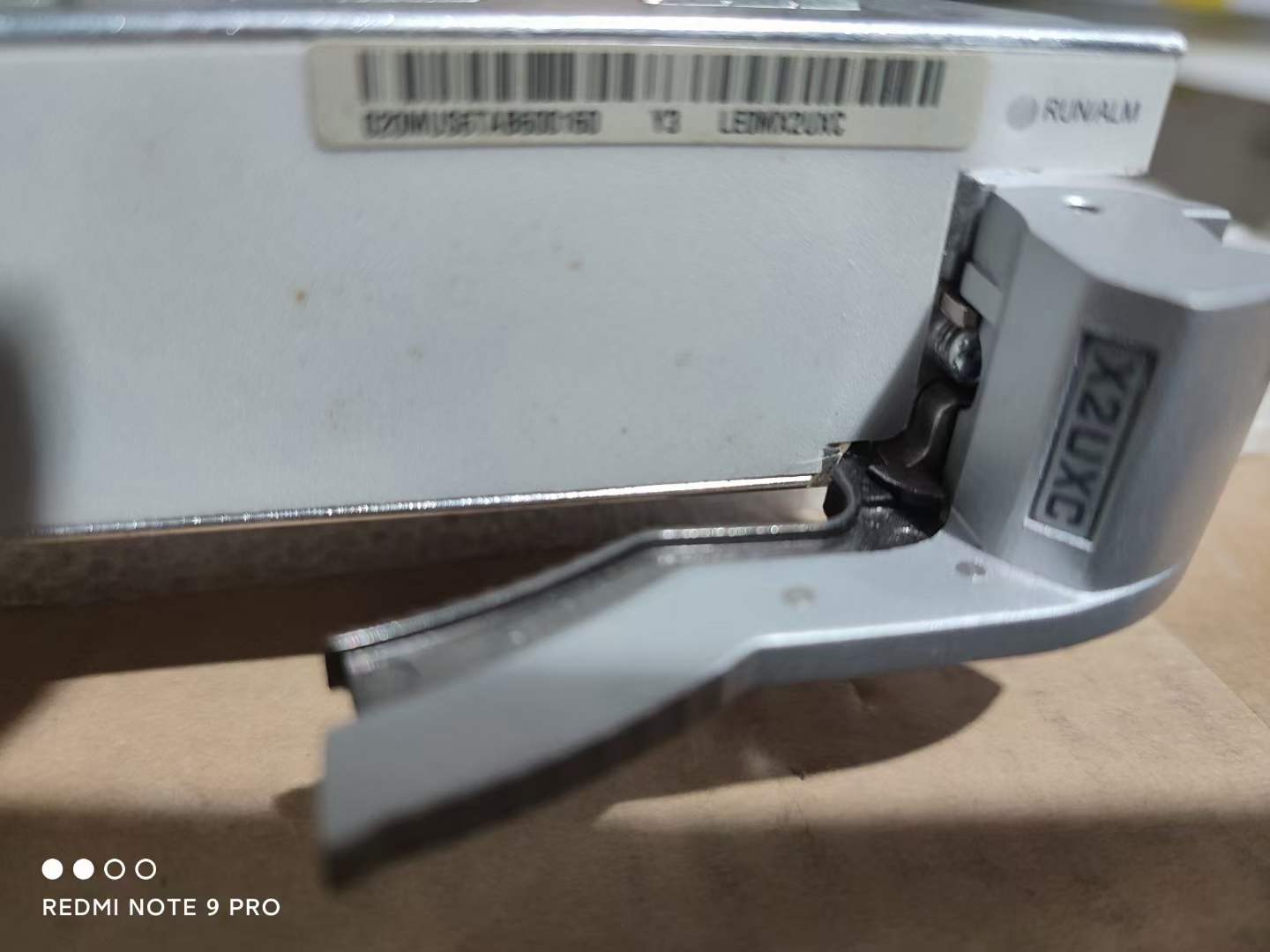

03020MUS | 2端口万兆以太网光接口板（EC，XFP） | LE0MX2UXC 说明：使用display elabel命令查询后显示的是单板的制成板型号，对应为LE02X2UXC。 |
