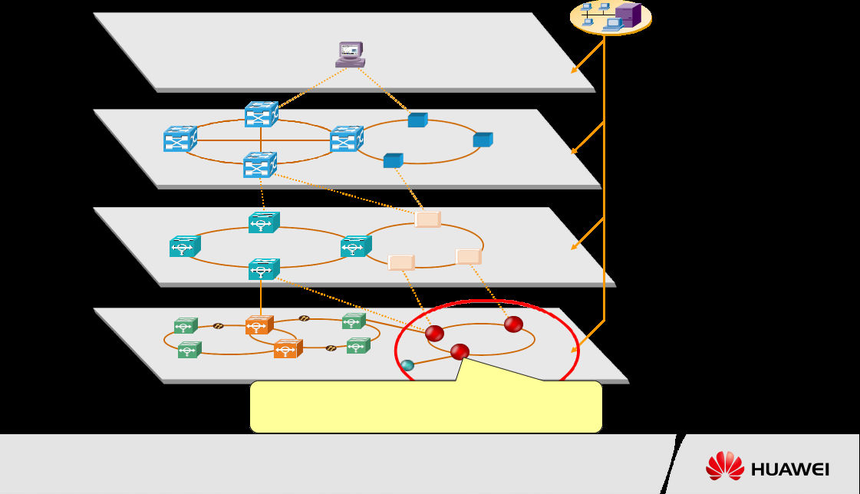

OSN 2000网络地位与应用

iManager T2000/T2100

Intelligent agent

Control plane

长途骨干层

OSN9500/7500

MESH

Metro 5000

10G 2/4F MSP

Metro5000

Metro5000

Core

城域核心层

ONS 3500

Metro3000

2.5G 2/4FMSP 2.5G 2/4F MSP

Metro3000

edge

城域汇聚层

OSN1500

OSN 2000 OSN 2000

OSN2500

Metro500

OSN 2000

Access

城域接入层

OSN 2000处于网络的接入层，为客户提供全规格设备级别保护的解决方案

HUAWEI TECHNOLOGIES CO., LTD. HUAWEI Confidential Page 2

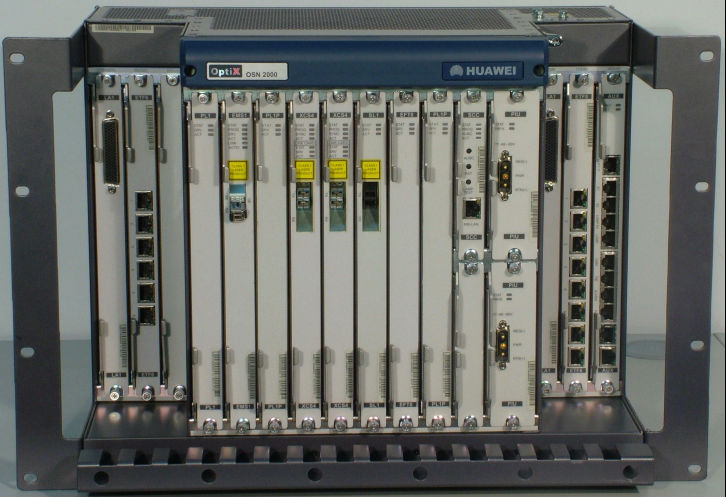

OSN 2000 V100R002是全新开发的增强型STM-1/STM-4多业务（MSTP)传输系统 ，支持自然散热、300mm深机柜安装、时分交叉等特性：

p 设备安装

• 可装入19英寸机柜和300/600mm ETSI 标准机柜； 2m高的机柜可以装

3个子架，2.2m和2.6m高的机柜可以装4个子架；

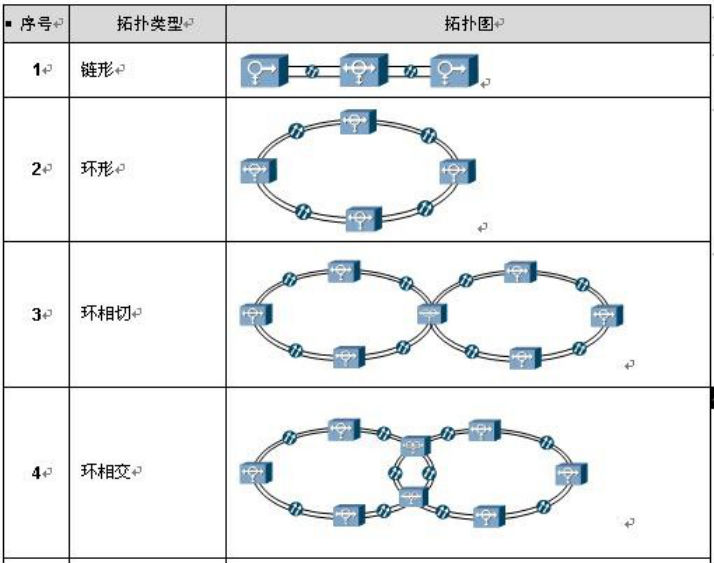

p 设备组网

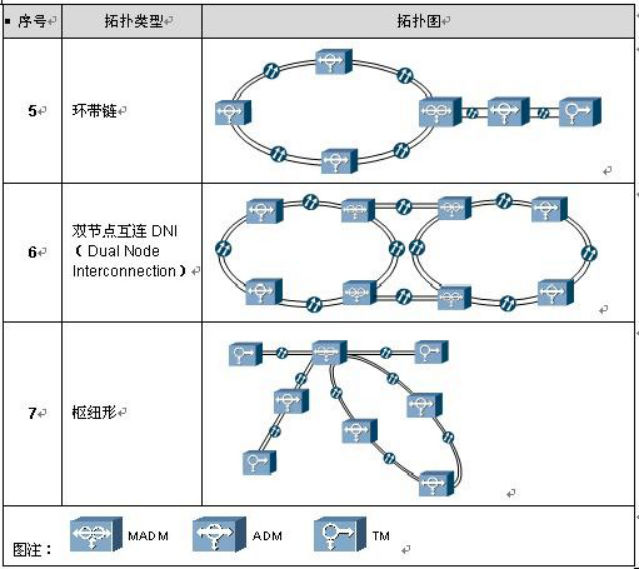

• 支持M-ADM、ADM、TM、REG组网；

p 业务类型

• STM-1o、 STM-1e、STM-4o、E1、E3/T3、FE、GE、外时钟、公务等接口

p 设备级保护

• 支持交叉/时钟、电源的1+1保护，支路支持1组1:5的E1 TPS，2组1:2的E3/T3/STM-1e TPS， 2组1:1的以太处理板TPS ，可以同时支持3组混合

TPS保护

p 网络级保护

• 支持SNCP、LMSP、RMSP；

p 高集成度

• 436mm(W)×228mm(D)×353mm(H)(8U)、单子架最大支持256×E1或

48×FE或36×E3/T3或6×GE的业务接入能力

p 强大的以太网处理功能

• 支持FE到FE，FE到GE业务透传、汇聚/支持二层交换功能、支持GFP封装方式，支持LCASV2协议、支持EPL、EVPL、EPLAN、EVPLAN业务、支持MPLS标签技术、支持VLAN等功能；

p 系统交叉接入容量

• 系统接入容量为5G（32×32VC4），支持10G的高阶交叉和5G的低阶交叉。

p 集中控制方式

• 除了EMS和XCS单板，其它单板上没有单独的CPU，主要的控制功能集中在SCC板上；

p 灵活的管理方式

• 支持D1～D3扩展到D4～D12，支持D4～D12 字节透传

• 支持外时钟口传DCC功能

• 支持HWECC/TP4/IP over DCC

• 支持SNMP管理

p 强大的TCM功能

• 支持STM-4 的VC4 TCM功能，方便运营商之间的故障定位（仅SL4支持）；

p 支持制造信息上下载和查询（AFB、OSB1A和OSB4A不支持）；

p 预留主控双备份，预留智能特性功能；

p 支持设备自然散热（无风扇）；

p 支持光纤自动搜索；

p 支持复用段旧/新/重构协议（默认为新协议）；

p 支持网络定时协议NTP（默认关闭）；

p 会议电话自动拆环（断纤保护）；

p 支持复用段压制功能（默认打开）；

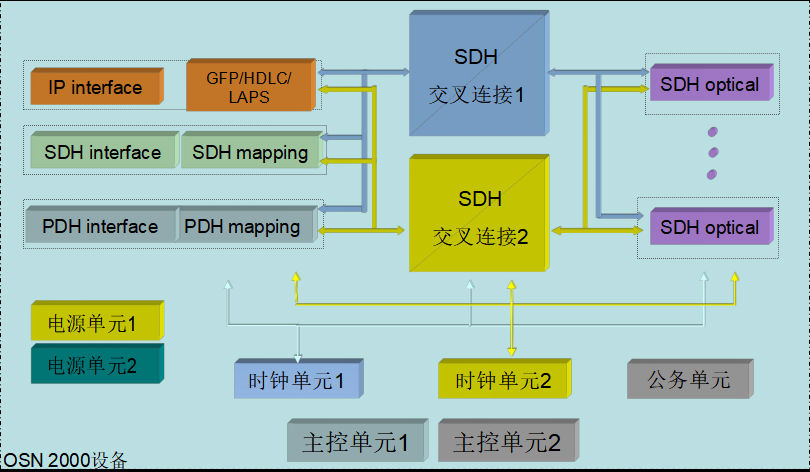

• 提供电源、交叉、时钟的1+1保护

• 提供E3/T3、E1、STM-1e、10/100Base-T/FX的TPS保护

网管系统

大约1U

6U

大约1U

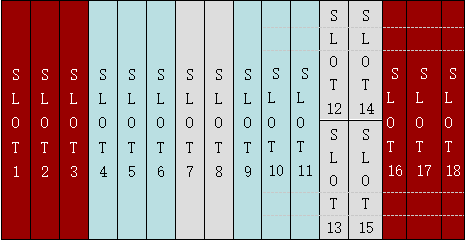

• 其中01，02，03……是单板槽位号；

• 特殊槽位：XCS，SCC，PIU，AUX单独标明；

• 7号交叉板上的线路板槽位为27，8号交叉板上的线路板槽位为28；

• AUX单板上的EOW槽位为18、STI槽位为19；

• 风扇槽位为：22；

• V1R2版本不支持主控备份，只能插在12槽位

• 系统采用集中供电方式，14槽位和15槽位包括

48V电源引入、电源转换等功能，而且14槽位和

15槽位电源主备份

• 板位间的对偶关系请见右边的示意图：

系统交叉容量为

5G的全交叉，即

32 ×32 VC4 /

96×96 VC3 /

2016×2016

VC12；

交叉功能由

FPGA实现

32x32VC4 32x32VC4

96x96VC3

或

2016x2016VC12

96x96VC3

或

2016x2016VC12

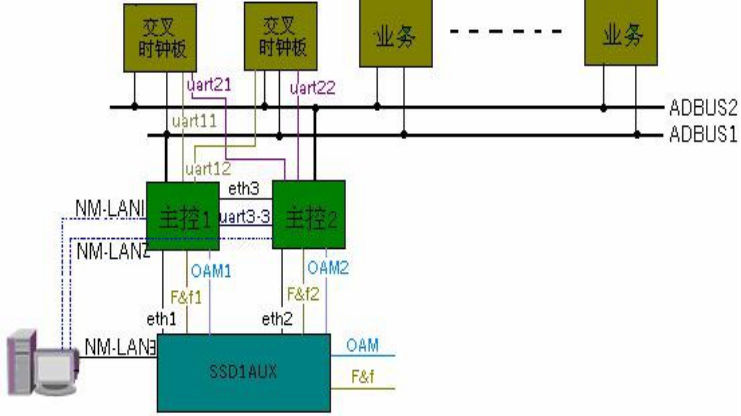

Ø LAN SWITCH（eth）通道：传递网管向主机下发的配置信息和主机向网管上报的告警、性能数据等 ；

Ø 板间数据地址总线（ADBUS）：实现主控单板对业务板正常初始化、命令配置以及收集各单板的告警、性能参数等 ；

Ø 紧急串口总线：uart11、uart12、uart21、

uart22总线，用于主控板与交叉时钟板邮箱故障时的紧急通信 .

注：请与NG SDH产品的LANSWITCH区分开。

业务板位: P1 P2 P3 交叉1 交叉2 P4 P5 P6

SCC AUX

PIU

槽位带宽：

VC4数量:

2 2 8 4 4 8 2 2

表示有总线连接，不表示具体数量，例如：

交叉１到Ｐ１有２根ＶＣ４总线，到Ｐ３却有８根ＶＣ４总线

共32VC4

注：支持32 x 32 VC4等效96 x 96 VC3/2016 x 2016 VC12的全交叉

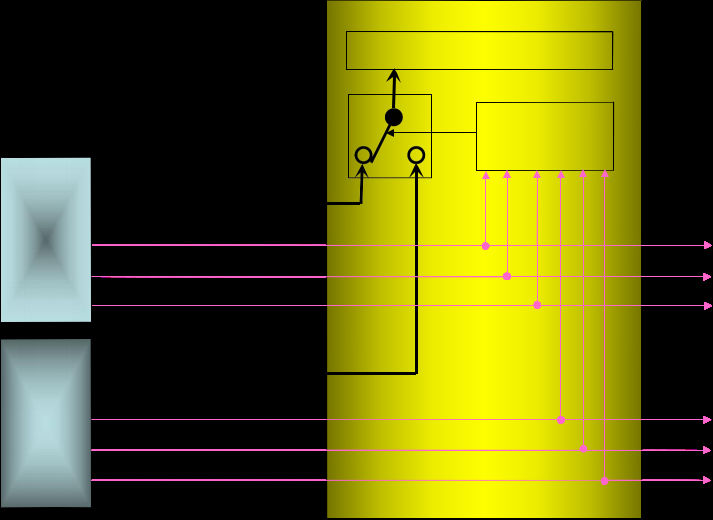

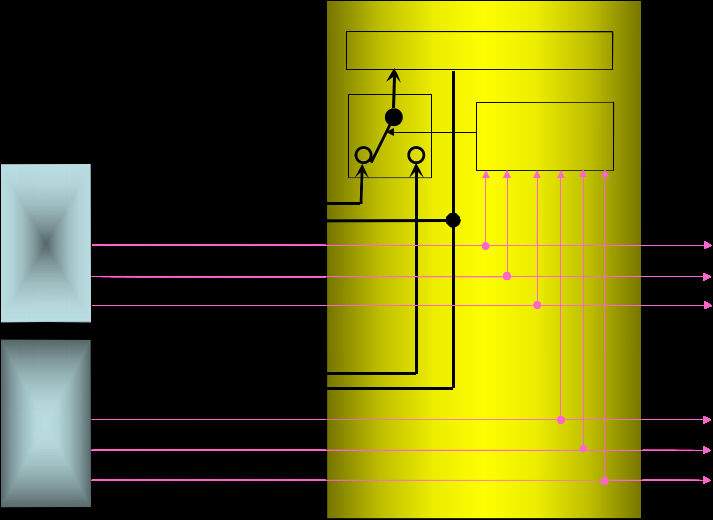

业务处理模块

主XCS

判定逻辑

业务总线

交叉在位主备状态主备好坏

业务总线

交叉在位主备状态主备好坏

业务板

38MHz系统时钟 2KHz业务帧头

8MHz线路开销时钟,

及2M支路单板的重定时时钟

2MHz、外时钟口输入的2MHz源

线路/支路提取的8KHz时钟源(50％占空比)

8KHz开销帧

单板时钟分配模块

主XCS

判定逻辑

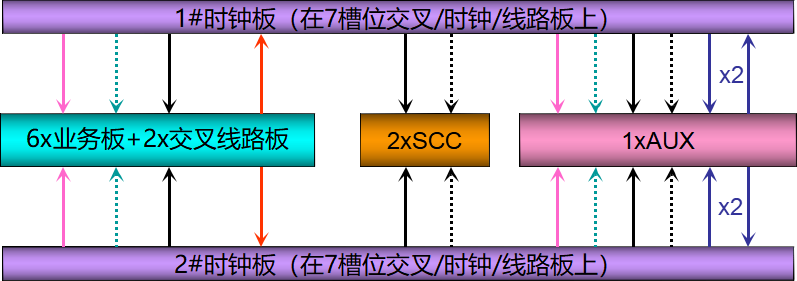

时钟总线（38M/8M/8K/2K）

交叉在位主备状态主备好坏

时钟总线（38M/8M/8K/2K）

交叉在位主备状态主备好坏

单板

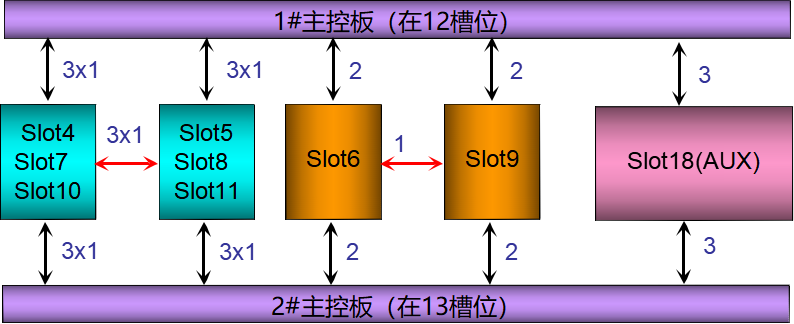

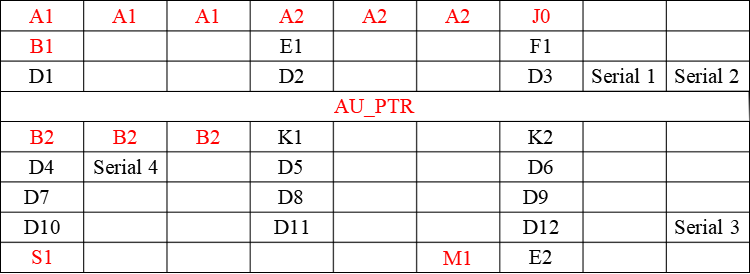

8M开销总线 线路对偶板位间的16M开销总线

注：

1、AUX单板上的3组8M开销分配：1组传外时钟的DCC信息， 另外两组传公务电话、同步数据、广播数据信息。

2、线路对偶单板间的开销总线采用16M设计。原来设计支持8M，但是由于背板改板时6/9 槽位间预留的开销总线少了1路，因此统一更改为16M设计。

OptiX OSN 2000 单板的光口类型规定

OSN 2000硬件单板－主控SCC

Ø 提供1 路Ethernet网络管理接口；

• 网管系统通过这个接口对设备进行管理和配置 ；该接口与AUX辅助板提供的网管接口功能是一样的，因此网管接这两个接口中的任意一个都可以；

Ø 提供DCC（Data Communication Channels）通信功能；

• 实现与远端网元的通信；OSN 2000V1R2最大接入22路DCC通道 ；最大支持处理126个D字节

Ø 提供与业务单板的通信、监控功能；

• 提供与线路单元、支路单元及以太网单板的通信，监控它们的告警和性能， 并定期向网管上报 。

• 交叉模块提供32 x 32 VC4全交叉，2016×2016 VC12低阶交叉或等效的

VC3交叉能力

• 交叉处理单元和时钟处理单元均支持1＋1备份

• 提供最大27路时钟源，分别为12路线路时钟源、12路支路时钟源、2路BITS 时钟源和1个内部时钟源。线路源最大可提供20路，支路源最大可提供18路

• 支持标准和扩展SSM协议

• 提供120欧姆接口的2路外时钟接口，输入/输出可选择2MHz或者2Mbit/S ， 可以通过120欧姆转75欧姆的转接电缆提供75欧姆的外时钟接口

• 支持外时钟透传DCC的功能

l 注释:

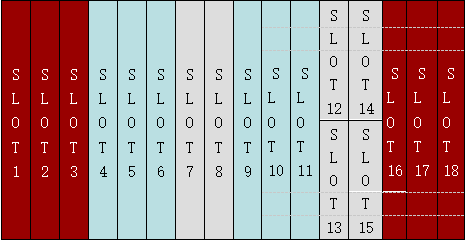

p 槽位7、8为线路、时钟、交叉板位，可提供1 路STM-1或者STM-4线路接口

p 线路槽位具有对偶关系，对偶槽位分别为4和

5，6和9，7和8，10和11

p 对偶槽位之间的相同光口允许组环形复用段

p SD4单板的1、2光口通过软穿通技术实现板内配置环形复用段，其它单板不支持

   1×STM-4 线路槽位

OSN 2000硬件单板——E1支路单元

l 注释：

p E1采用DB78接口

p E1支持75/120欧姆

p E1接口板和处理板有两种，分别应用于TPS保护和非TPS保护场合

p PL1:提供16个E1口

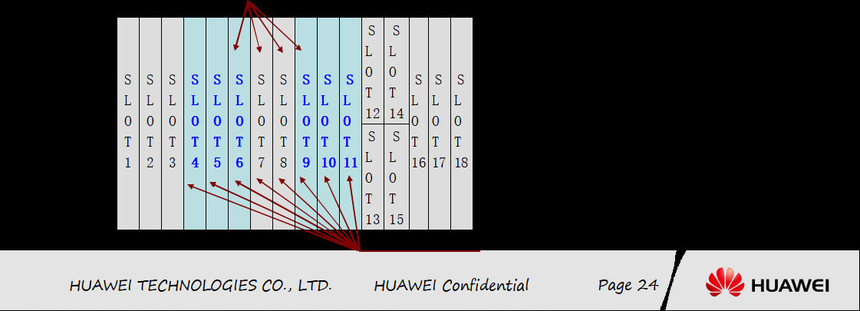

l E1接口板和处理板的对应关系：

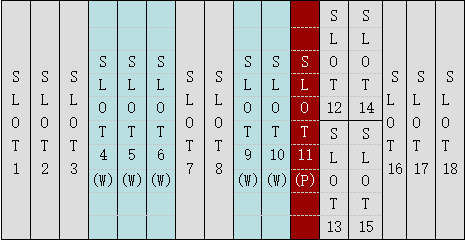

l E1 1: 5 TPS保护中工作板和保护板的对应关系：

l EFT 规格：

p HDLC/LAPS/GFP/LCAS

p 映射颗粒：VC-12-nv/VC-3-nv

p 背板带宽为311M，支持6VC3或者3VC3+63VC12 虚级连

p 光口支持单模光纤和多模光纤

EFT 接口板和处理板之间的关系：

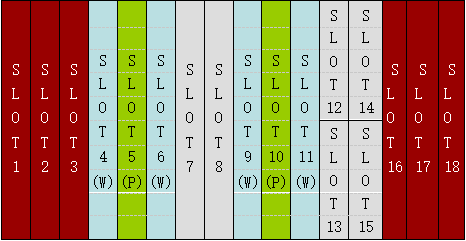

l EFT支持 两组1: 1 TPS保护,Slot5和Slot10是保护板位，对应工作板位分别是Slot4和Slot6、 Slot9和Slot11。

l EMS 规格：

p GFP/LCAS

p 映射颗粒：VC-12-nv/VC-3-nv

p 背板带宽最大311M，最多支持6个VC3或126个

VC12

p LPT

p 支持FE到GE、FE到FE的二层汇聚

p 网络侧支持24个汇聚方向

p MPLS标签/Stack Vlan标签

p IGMP Snooping功能

p GE支持1310单模和850多模,SFP LC接口

p 支持802.1ag、纯网桥、HUB_SPOKE功能

l EMS 接口板和处理板之间的关系:
