1CE12800：新一代高性能核心交换机

    随着社交网络和云计算的兴起、移动性和大数据流的需求，必将带来数据中心流量需求的大幅增长，那么如何让数据中心网络拥有更大的容量、更快的连接速度以及更高的安全性呢？答案就是华为CloudEngine 12800系列交换机！

    CloudEngine 12800（简称CE12800）系列是华为在今年Interop2012大会上面向数据中心和高端园区而推出的新一代高性能核心交换机。它采用先进的硬件架构设计，是目前全球最高配置的核心交换机，其整机最大支持48Tbps交换容量，最高支持96个100GE、288个40GE或1152个10GE全线速接口；其软件平台基于华为新一代的VRP8操作系统，在提供稳定、可靠、安全的高性能L2/L3层交换服务基础上，可实现弹性、虚拟化和融合的网络。

    此外，CE12800系列还具备业界领先的CLOS交换架构和工业级的可靠性，以及严格的前后风道设计，并支持全面的虚拟化能力和丰富的数据中心特性。而作为新一代核心交换机，CE12800系列还采用了多种绿色节能创新技术，大幅降低了设备能源消耗。

华为CloudEngine 12800系列高性能核心交换机

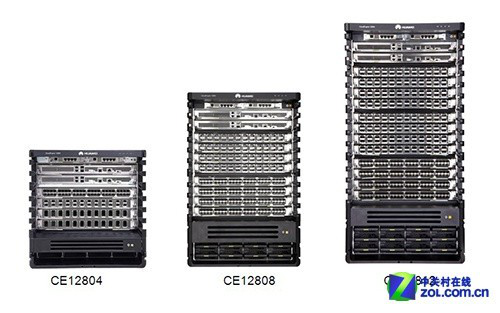

    CE12800系列提供了CE12812、CE12808和CE12804三种产品形态，整个系列秉承模块通用化、部件归一化的设计理念，最小化备件成本，在保证设备扩展性的同时最大限度地保护用户投资。

    对于全新的CloudEngine 12800系列，华为企业业务CEO徐文伟表示：“这个新平台可以满足企业未来5-10年的发展需求，将帮助用户进一步降低部署成本；其扩容空间非常大，可以满足用户不同的升级需求。它同时具备了很多核心技术：包括背板高速总线，矩阵交叉式总线，优秀的散热以及核心的芯片技术等，虽然看起来是数据中心平台，但其包含了华为多年来积累的重要技术，而也正是通过储备的研发技术，才可以快速研发出这样的产品。可以说，CloudEngine 12800系列产品至少领先行业1年。”

2华为CE12800系列交换机特点解析(1)

    华为CloudEngine 12800系列核心交换机特点解析：

　　下一代核心引擎，全球最高性能

全球最高性能

　　48T超大交换容量：

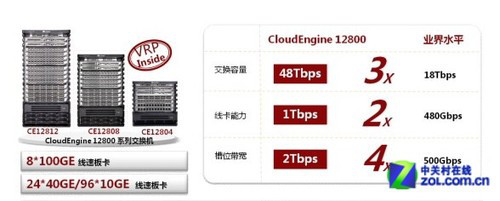

　　单槽位支持2T带宽(可平滑升级至4T)，整机最大支持48Tbps交换容量，满足云计算数据中心可持续发展需求，打造未来十年的稳定网络架构；

　　配合CloudEngine 6800/5800系列TOR交换机，可构建高达360T的无阻塞交换网络，满足从GE/10GE到40GE/100GE的4代服务器演进需求。

　　T比特级高密线卡：

　　每槽位支持960G转发能力；

　　支持业界最高密度的8*100GE、24*40GE/96*10GE等线速线卡；

　　整机最大支持96个100GE、288个40GE或者1152个10GE线速端口。

　　100G接口超大缓存：

　　全业务接口（100GE/40GE/10GE）均支持100ms超大缓存能力；

　　支持入口分布式缓存技术，更好的吸收数据中心浪涌流量；

　　每单板最大支持16GB缓存，且接口间动态共享整板缓存，提高利用率。

　　领先的架构设计，高效可靠

　　无阻塞的CLOS交换架构

　　三级CLOS架构：业务板卡与交换网板正交设计，实现多级多平面交换，容量无限扩展，真正实现大容量无阻塞交换；

　　动态均衡选路：采用基于VSC的动态路由寻址，由统一的仲裁机制进行公平的路由选路，保证交换路径负载均衡，将链路利用率提升至100%；相对传统的静态HASH选路方式，完全避免了因交换网内部流量不均衡而导致的拥塞；

　　引入VoQ（Virtual Output Queue）机制：在多个输出方向实现多个独立的虚拟输出队列，避免HoL（Head of Line Blocking）阻塞问题，从而在交换网上实现业务的QoS能力，保证重要业务的实时转发。

　　工业级超高可靠性

　　CE12800具备工业级的超高可靠性，平均无故障时间（MTBF）为22.5年，支持ISSU不间断升级，满足用户业务永续性需求；

　　关键部件全冗余，所有模块支持热插拔：主控板1+1热备份；交换网板N+M热备份；电源N+N备份，自带散热系统；风扇框1+1备份，单风扇框内双风扇对旋设计；

　　独立的三平面设计：控制平面、数据平面、监控平面完全隔离，提高系统可靠性，保持业务持续性。

3华为CE12800系列交换机特点解析(2)

　　全面的虚拟化能力，灵活组网

全面的虚拟化能力

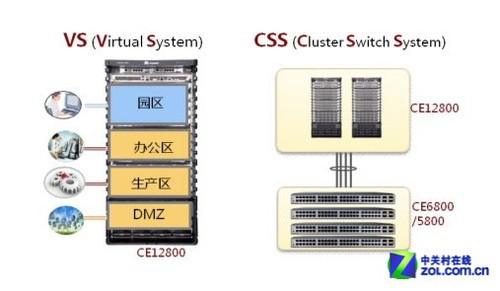

　　VS (Virtual System)实现资源按需共享

　　CE12800通过VS技术提供业界最高的1:8设备虚拟化能力，将一台物理设备虚拟成多台独立的逻辑设备，满足多业务区（如生产区、办公区、DMZ区等）或多租户共享核心交换机的需求；

　　打造安全可靠的数据中心：网络被分割为多个逻辑隔离的区域，并且单虚拟交换机故障不会影响到其他虚拟交换机，增强了网络的安全性；

　　降低Capex：使用VS技术将设备虚拟化，实现资源按需分配，提高设备利用率，在保证未来扩展性的同时，降低用户设备投资；

　　降低Opex：物理设备复用，减少占用空间，节省运维降低能耗。

　　CSS (Cluster Switch System)简化网络管理

　　CloudEngine 12800系列交换机通过业界领先的CSS技术可以把多达4台物理核心交换机虚拟成一台逻辑交换机，简化网络管理且提高可靠性；

　　支持640Gbps超大堆叠带宽，避免网络流量瓶颈；

　　采用业务口集群技术，最大可支持80KM超远距离集群；

　　独一无二的"CSS+VS协同"技术：CE12800支持CSS和VS技术的完美协同，将网络整合成按需调度的大型虚拟资源池，网络资源实现"云计算"服务模式。

　　超大路由桥支撑业务灵活部署

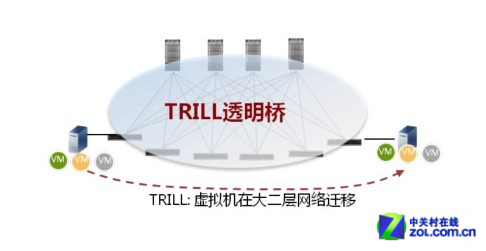

　　CloudEngine全系列交换机支持IETF标准协议TRILL(Transparent Interconnection of Lots of Links)，支持10GE/GE服务器的混合接入组网；最大可构建超过500个节点的超大规模二层网络，支持用户业务灵活部署，虚拟机大范围迁移；

支持IETF标准协议TRILL

　　TRILL引入类似IS-IS的路由机制，采用TTL避免二层环路，大幅增强了网络的稳定性，同时加快网络收敛速度；

　　TRILL组网下，所有数据流量基于SPF及ECMP实现快速转发，解决了STP协议中存在的次优路径问题，带宽利用率提升近100%；

　　CE12800最大支持32条基于TRILL的二层等价路径，极大提升了网络链路的负载分担能力，通过胖树架构平滑扩展网络规模。

　　创新节能打造绿色数据中心

　　高效供电，灵活冗余

　　采用业界最高效率的数字电源模块，效率高达96%；

　　实时功率测量，随时掌握系统功耗状态，并可根据系统功耗状态，智能控制电源模块进入休眠状态，降低能耗；

　　根据业务流量负载变化，CE12800各主要部件能耗按需调整，动态节能。

　　专利风道，智能散热

　　专利的前后风道设计，冷热风道严格隔离，完全满足数据中心机房标准；

　　线卡风道无迂回，不存在冷热混风以及风道级联等问题，提升散热效率；

　　最大支持17个风扇框，每风扇框内包含2个风扇，采用对旋的方式进行高效散热同时风扇支持智能分区调速，按需散热，节能降噪。

4华为CE12800系列典型组网应用

    数据中心典型应用

数据中心典型应用

    在数据中心的典型组网中，采用CE12800作为网络的核心交换机，CE6800和CE5800作为TOR交换机，与CE12800通过40GE/10GE端口互联。采用TRILL协议组建无阻塞大二层网络，保证虚拟机的大范围迁移以及用户业务的灵活部署。（PS：TRILL技术也可部署于园区网，满足不同业务区域的灵活部署需求。）

    园区网典型应用

园区网典型应用

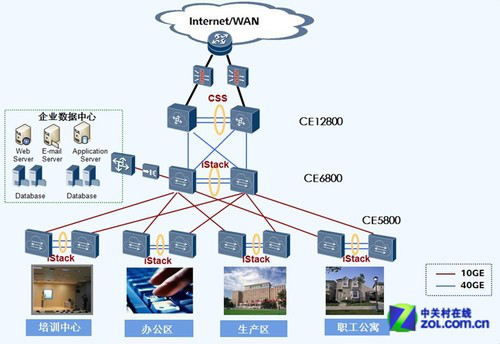

    在园区网的典型组网中，采用两台CE12800使用CSS技术虚拟为一台核心交换机，在汇聚层使用多台CE6800使用iStack技术堆叠为一台逻辑交换机，增加网络可靠性的同时简化管理。在接入层，使用经iStack技术堆叠后的CE5800，提供高密度的线速端口。（PS：CSS技术同样广泛应用于数据中心，满足用户简化管理的需求。）

    通过我们的详细介绍，相信大家已经对华为CloudEngine 12800系列数据中心交换机有了更加全面的认识，它可提供业界最大的单框48T交换容量、高密度的100GE/40GE/10GE/GE端口、全面的网络虚拟化，计算、存储、网络的融合等特性，同时在转发性能和绿色节能方面有着巨大的优势，它是建设超大型、低能耗数据中心的网络核心设备首选，是名副其实的面向未来的数据中心级交换机产品。
