1、R48-1000A整流模块概述

R48-1000A是一款高效率、高功率密度的数字化整流模块，实现85～300VAC输入，53.5VDC额定输出的转换。具有软启动、完善的输入和输出保护、低噪音、可并联使用等优点。采用***电源监控技术，实现整流模块及负载的实时监控、通过后台调节输出电压的功能。

2、基本参数

工作温度－40℃～＋65℃（45℃以上降额）

储存温度－40℃～＋70℃

相对湿度5％RH～95％RH （无凝露）

海拔高度≤4000m（超过2000m需降额使用）

输入电压范围80Vac～300Vac

输入频率45Hz～65Hz

功率因数≥0.99

输出电压范围-42Vdc～-58Vdc

系统效率普效系统>92%， 高效系统>95%

R48-1000，艾默生R48-1000A整流模块，艾默生整流模块

·

艾默生R48-1000A整流模块 艾默生R48-1000A

· 产品型号：R48-1000A

· 品        牌：艾默生

· 所  在  地：北京

·

艾默生R48-1000A整流模块 艾默生R48-1000A

·

详细信息

·

·

艾默生R48-1000A整流模块 艾默生R48-1000A 艾默生R48-1000
艾默生R48-1000介绍

·

1、R48-1000A整流模块概述

艾默生R48-1000A通信电源模块主要用在NetSure201 C23/C46艾默生嵌入式电源系统中，作为整流功率模块之用。

R48-1000A是一款高效率、高功率密度的数字化整流模块，实现85～300VAC输入，53.5VDC额定输出的转换。具有软启动、完善的输入和输出保护、低噪音、可并联使用等优点。采用***电源监控技术，实现整流模块及负载的实时监控、通过后台调节输出电压的功能。

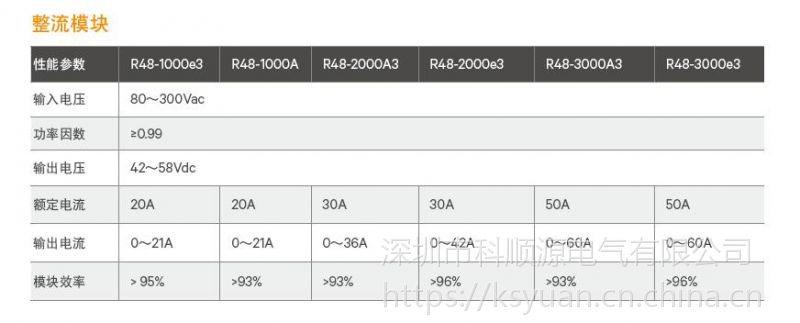

2、主要技术参数：

输入电压80-300Vac

输入电压频率45-65HZ

输入功率因素≥0.99

输出电压-42至-58Vdc

输出电流0-20A

输出额定效率≥92%

尺寸41(H)×87(W)×241(D)

2、艾默生R48-1000高频开关电源模块主要功能和特点

a.热插拔：整流模块采用无损伤热插拔技术，其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。

b.数字化均流：整流模块采用先进的数字化均流技术，无需监控模块，模块间可以自动均流，均流不平衡度小于1.5A。

c.输入限功率控制：整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。转换点在176V。当输入电压在176Vac～290Vac时，模块可以输出大功率；当输入电压在85Vac～176Vac时，使其在低输入电压时既保证大负载需求，又能保证模块的可靠工作

4、更换整流模块注意事项

1．检查新整流模块是否有损坏。

2．松开整流模块的把手固定螺钉。

3．按压整流模块把手，待把手弹出后抓住把手将整流模块拉出机架。此时请尽量小心，刚刚退出工作的模块外壳表面温度还很高，注意抓紧模块以免跌落损坏。

4．抓住新整流模块把手，缓慢将整流模块推进到插框，确保输入、输出插座连接良好。整流模块运行指示灯经过短时延迟后会点亮，风扇运转。

5．检查新的整流模块工作是否正常。包括：监控模块是否能识别新整流模块；是否和其他整流模块均流；当重新拔出该整流模块时，观察监控模块上是否有相应告警。若各项检验都正常，则更换上的整流模块运行正常。艾默生R48-1000A整流模块 艾默生R48-1000A 艾默生R48-1000

6．将把手推进前面板以固定该整流模块。

7．固定整流模块的把手固定螺钉。

·

艾默生R48-1000A整流模块 艾默生R48-1000A 艾默生R48-1000

·

艾默生整流模块（R48-1000A） 均流特性

·

艾默生整流模块（R48-1000A）电流范围10％～100％额定电流，不平衡度应优于±5％的输出额定电流值。 R48-1000A电流范围50％～100％额定电流，不平衡度应优于±3％的输出额定电流值

·

输入限功率（45℃）

·

艾默生整流模块（R48-1000A）176Vac～300Vac输入，模块输出功率为100％额定功率，即1000W。 90Vac～176Vac输入，模块输出采用线性限功率

·

输出缓启功能 模块开机瞬间，输出电压可缓慢上升，上升时间可以设置

·

风扇转速 模块的风扇转速可以自动调节

·

艾默生整流模块（R48-1000A）过压保护方式

·

整流模块R48-1000A有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5Vdc±0.5Vdc之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56Vdc～59Vdc（要求比输出电压高0.5Vdc以上，出厂默认值为59Vdc）软件过压保护模式有两种，可以通过后台维护软件选择：艾默生R48-1000A整流模块 艾默生R48-1000A 艾默生R48-1000

·

1．一次过压锁死模式当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作。

·

2．二次过压锁死模式整流模块软件保护后，关机5s内自动开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位

·

艾默生R48-1000A温度限功率 －20℃～45℃，1000W。45℃～75℃，线性降额。75℃以上，0W

·

以上便是艾默生整流模块（R48-1000A）产品说明

·
