| RRU3936概述 |
|
|
文档版本 | 07 |
发布日期 | 2015-03-30 |
|
华为技术有限公司 |
|
版权所有 © 华为技术有限公司 2015。 保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。 商标声明  和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。 注意 您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。 由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。 |
目 录
1 概述 1
1.1 外观 1
1.2 物理接口 2
2 技术指标 3
2.1 频段 3
2.2 容量 3
2.3 接收灵敏度 4
2.4 典型输出功率 5
2.5 功耗 8
2.6 电源 10
2.7 整机规格 10
2.8 CPRI接口能力 10
2.9 环境指标 11
3 缩略语表 13
1 概述
RRU3936为室外型射频拉远单元，是分布式基站的射频部分，可靠近天线安装。RRU3936主要完成基带信号和射频信号的调制解调、数据处理、合分路等功能。RRU3936采用SDR(Software Defined Radio)技术，通过不同的软件配置可以支持在GU、GL双模制式下工作。
RRU3936模块软件为SRAN8.0版本，该射频模块软件版本对于MBTS、MBSC和OSS配套网元向前兼容N-1和N-2版本，因此RRU3936模块可在产品SRAN6.0、SRAN7.0和SRAN8.0版本下使用，以上三个产品版本中均包含RRU3936模块软件组件。RRU3936模块在这三个产品版本下使用，对产品KPI指标无影响。
1.1 外观
RRU3936外观如图1-1所示。

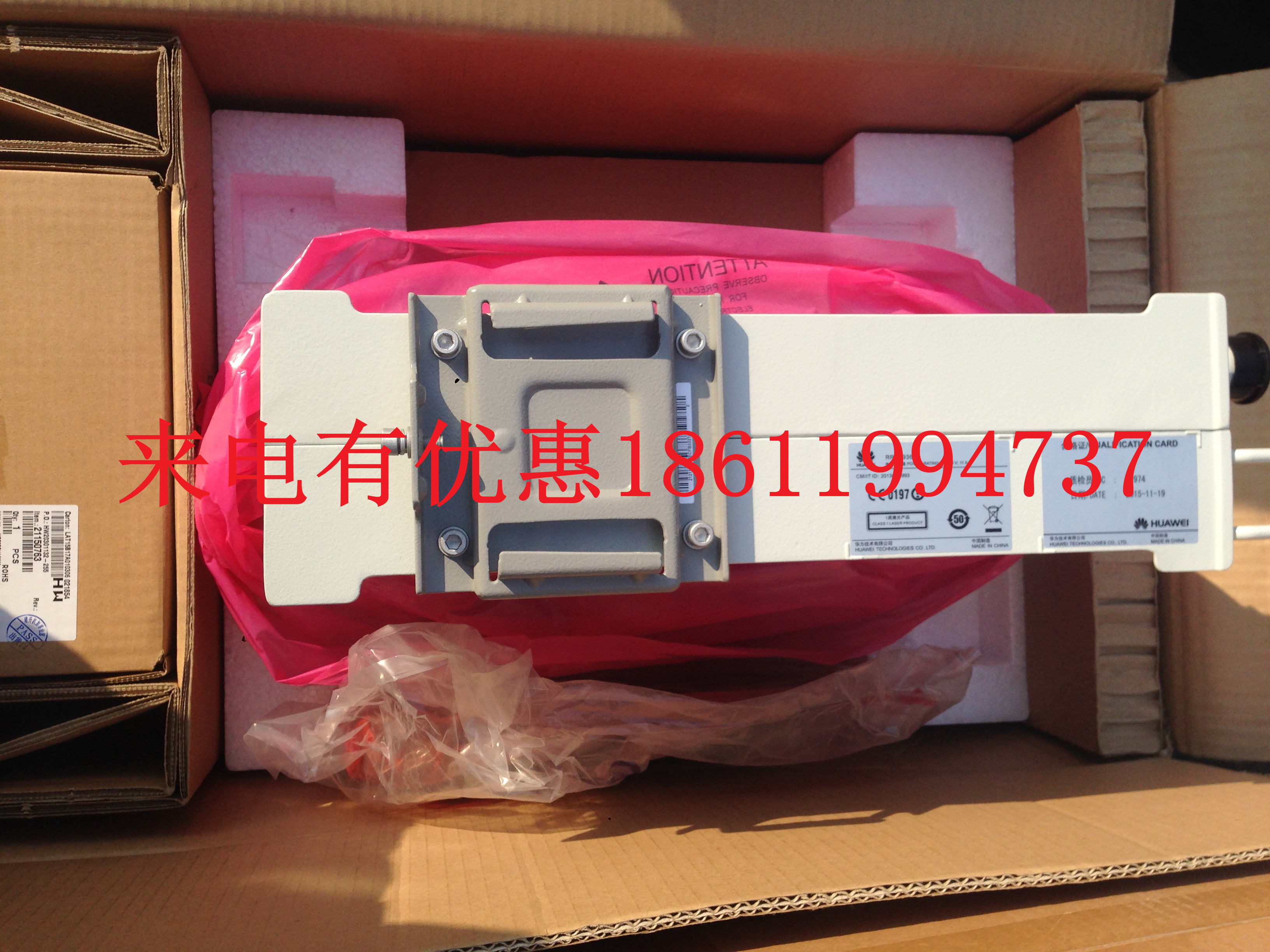

图1-1 RRU3936外观
1.2 物理接口
RRU采用模块化结构，对外接口分布在模块底部和配线腔中。

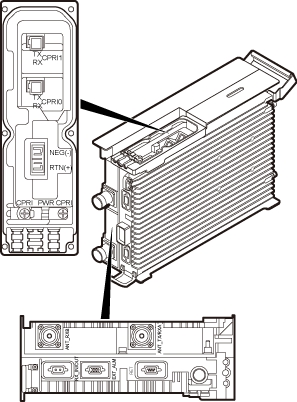

RRU3936面板接口如图1-2和表1-1所示。
图1-1 RRU3936面板接口图
表1-1 RRU3936物理接口
接口类型 | 连接器类型 | 数量 | 说明 |
射频接口 | DIN | 2 | 用于连接天馈系统 |
射频互联接口 | DB2W2 | 1 | 用于射频模块互联 |
CPRI接口 | DLC | 2 | 用于连接BBU3900 |
电源接口 | 快速安装型母端(压接型) | 1 | 用于-48V电源输入 |
RET接口 | DB9 | 1 | 用于连接RCU |
告警接口 | DB15 | 1 | 用于引入外部设备的告警信号 |
2 技术指标
2.1 频段
表2-1 RRU3936频段
类型 | 频段（MHz） | 接收频段（MHz） | 发射频段（MHz） | IBW（MHz） |
RRU3936 | 850 | 824～849 | 869～894 | 25 |
900 | 880～915 | 925～960 | 35 |
890～915 | 935～960 | 25 |
1800 | 1710～1785 | 1805～1880 | GSM: 35 LTE: 40 GL: 35 |
1900 | 1850～1910 | 1930～1990 | GSM: 35 UMTS/LTE/UL: 40 GU/GL: 35 |
2.2 容量
表2-1 单制式容量
制式 | 容量 |
GSM | 每个RRU3936支持8载波。 |
UMTS | （850/900/1900MHz频段支持）每个RRU3936支持6载波。 |
LTE | SRAN7.0（1800/1900MHz频段支持）：每个RRU3936支持2载波。 |
表2-2 多制式容量
制式 | 容量 |
GSM+UMTS | 详细规格请参见表2-7。 |
GSM+LTE | SRAN7.0（1800/1900MHz频段支持）：详细规格请参见表2-8。 |
UMTS+LTE | SRAN7.0（仅1900MHz频段支持）详细规格请参见表2-9。 |
2.3 接收灵敏度
表2-1 接收灵敏度
制式 | 频段（MHz） | 单天线接收灵敏度(dBm) | 双天线接收灵敏度(dBm) | 四天线接收灵敏度(dBm) |
GSM | 850 | -113.4 | -116.2 | -118.9（理论值） |
900 | -113.7 | -116.5 | -119.2（理论值） |
1800 | -114 | -116.8 | -119.5（理论值） |
1900 | -113.7 | -116.5 | -119.2（理论值） |
UMTS | 850 | -125.5 | -128.3 | -131.0 |
900 | -125.8 | -128.6 | -131.3 |
1900 | -125.8 | -128.6 | -131.3 |
LTE | 1800 | -106.6 | -109.4 | -112.1 |
1900 | -106.3 | -109.1 | -111.8 |
l GSM的接收灵敏度是依据3GPP TS51.021建议的测试方法，13kbit/s通道速率，误码率BER（Bit Error Ratio）不超过2%，天线连接器测得的接收灵敏度。
l UMTS的接收灵敏度是依据3GPP TS25.104建议的测试方法，12.2kbit/s通道速率，误码率BER（Bit Error Ratio）不超过0.001，天线连接器测得的接收灵敏度。
l LTE的接收灵敏度是依据3GPP TS 36.104建议的测试方法，基于5MHz带宽，FRC A1-3 in Annex A.1（QPSK，R=1/3，25RB）标准测得的接收灵敏度。
2.4 典型输出功率
l RRU3936工作在GSM场景，900MHz/1800MHz频段顺从EN 301 502 V9.2.1标准。RRU3936工作在UMTS、LTE、MSR场景，900MHz/1800MHz顺从ETSI EN 301 908 V5.2.1及3GPP TS 37.104标准。
l RRU3936工作在GSM场景：S1配置时每载波最大输出功率为80W，当输出功率配置为80W或60W时，需要购买对应的80W或60W功率license才能获得。
l RRU3936在海拔3500m~4500m时，功率值回退1dB；RRU3936在海拔4500m~6000m时，功率值回退2dB。
l 站间距、频率复用因子、功控算法、流量模型等因素会影响动态功率分配的增益，但是大多数情况下，网络规划可以基于动态功率分配的功率指标进行设计。
l 使用功率共享功能时，必须打开DTX和功率控制开关。此外，功率共享与同心圆、Co-BCCH、主B频率紧密复用、增强型测量报告在GBSS8.1版本互斥，在GBSS9.0及后续版本可以同时使用。功率共享与IBCA、动态MAIO、RAN sharing、双时隙小区在GBSS8.1、GBSS9.0及后续版本暂不支持同时使用。
l 功率共享时假设小区内的终端随机分布。
l *表示硬件ready。
l 输出功率表中的“每载波输出功率”为保证网络性能下支持的最大输出功率。
RRU3936典型输出功率如表2-5、表2-6、表2-7、表2-8和表2-9所示。
表2-1 RRU3936典型输出功率（900MHz/1800MHz/850MHz/1900MHz，GSM制式和UMTS制式）
GSM载波数 | UMTS载波数 | GSM每载波输出功率（W） | GSM每载波输出共享功率（W） | UMTS每载波输出功率（W） |
1 | 0 | 80 | 80 | 0 |
2 | 0 | 40 | 40 | 0 |
3 | 0 | 27 | 31 | 0 |
4 | 0 | 20 | 27 | 0 |
5 | 0 | 16 | 20 | 0 |
6 | 0 | 12 | 20 | 0 |
7 | 0 | 10 | 16 | 0 |
8 | 0 | 7 | 12 | 0 |
0 | 1 | 0 | 0 | 80 |
0 | 2 | 0 | 0 | 40 |
0 | 3 | 0 | 0 | 25 |
0 | 4 | 0 | 0 | 20 |
0 | 5* | 0 | 0 | 16* |
0 | 6* | 0 | 0 | 12* |
表2-2 RRU3936典型输出功率（1800MHz/1900MHz，LTE制式）
LTE载波数 | LTE每载波输出功率（W） |
1 | 5/10/15/20MHz: 60 1.4/3MHz: 40 |
2 | 1.4/3/5/10MHz: 40 |
① 表示从SRAN7.0开始支持。
表2-3 RRU3936典型输出功率（900MHz/850MHz/1900MHz，GU MSR）
GSM载波数 | UMTS载波数 | GSM每载波输出功率（W） | UMTS每载波输出功率（W） |
1 | 1 | 40 | 40 |
1 | 2 | 40 | 20 |
2 | 1 | 30 | 20 |
2 | 1 | 20 | 40 |
2 | 2 | 20 | 20 |
3 | 1 | 20 | 20 |
3 | 2 | 16 | 10 |
3① | 2① | 13① | 20① |
4 | 1 | 12 | 20 |
4 | 2 | 12 | 10 |
5 | 1 | 10 | 20 |
5 | 2 | 10 | 10 |
6 | 1 | 10 | 10 |
6 | 2 | 8 | 10 |
7 | 1 | 8 | 10 |
l GSM载波数小于5载波时，LTE带宽为1.4/3/5/10/15/20MHz。
l GSM载波数大于4载波时，LTE带宽为1.4/3/5/10/15MHz。
表2-4 RRU3936典型输出功率（1800MHz/1900MHz，GL MSR）
GSM载波数 | LTE载波数 | GSM每载波输出功率（W） | LTE每载波输出功率（W） |
1 | 1 | 40 | 40 |
2 | 1 | 20 | 40 |
2 | 1 | 30 | 20 |
3 | 1 | 20 | 20 |
4 | 1 | 12 | 20 |
5 | 1 | 10 | 20 |
6 | 1 | 10 | 10 |
7 | 1 | 8 | 10 |
表2-5 RRU3936典型输出功率（1900MHz，UL）
UMTS载波数 | LTE载波数 | UMTS每载波输出功率（W） | LTE每载波输出功率（W） |
1 | 1 | 40 | 40 |
2 | 1 | 20 | 40 |
2 | 1 | 30 | 20 |
3 | 1 | 20 | 20 |
2.5 功耗
l 典型功耗和最大功耗均指环境温度为25℃时的功耗值。
l GSM典型功耗是负荷30％的功耗值， GSM最大功耗是负荷100％的功耗值。
l UMTS典型功耗是负荷40％的功耗值，UMTS最大功耗负荷100％的功耗值。
l LTE典型功耗是负荷50%的功耗值，最大功耗是负荷100%的功耗值。
l 本节提供整站功耗。其中，BBU配置如下：
§ GSM制式：配置1块GTMU；
§ UMTS制式：3x1和3x2场景，配置1块UMPTb1+1块WBBPf3；
§ LTE（FDD）制式：1载波场景配置1块UMPTb1+1块LBBPd1。
表2-1 DBS3900功耗(Ver.D) (-48V)（配置RRU3936，850MHz）
制式 | 配置 | 每载波输出功率（W） | 典型功耗（W） | 最大功耗（W） |
GSM | S2/2/2 | 20 | 555 | 655 |
S4/4/4 | 20 | 680 | 1000 |
UMTS | 3x1 | 20 | 500 | 560 |
3x2 | 20 | 595 | 740 |
GSM+UMTS | GSM S2/2/2 + UMTS 3x1 | GSM: 20 UMTS: 20 | 775 | 940 |
GSM S3/3/3 + UMTS 3x1 | GSM: 20 UMTS: 20 | 845 | 1105 |
表2-2 DBS3900功耗(Ver.D) (-48V)（配置RRU3936，900MHz）
制式 | 配置 | 每载波输出功率（W） | 典型功耗（W） | 最大功耗（W） |
GSM | S2/2/2 | 20 | 540 | 635 |
S4/4/4 | 20 | 655 | 965 |
UMTS | 3x1 | 20 | 485 | 550 |
3x2 | 20 | 580 | 715 |
GSM+UMTS | GSM S2/2/2 + UMTS 3x1 | GSM: 20 UMTS: 20 | 750 | 910 |
GSM S3/3/3 + UMTS 3x1 | GSM: 20 UMTS: 20 | 815 | 1070 |
表2-3 DBS3900功耗(Ver.D) (-48V)（配置RRU3936，1800MHz）
制式 | 配置 | 每载波输出功率（W） | 典型功耗（W） | 最大功耗（W） |
GSM | S2/2/2 | 20 | 590 | 695 |
S4/4/4 | 20 | 725 | 1020 |
LTE | 3x10MHz, 1 carrier | 20 | 505 | 570 |
GSM+LTE | GSM S2/2/2 + LTE 3x10MHz, 1 carrier | GSM：20 LTE：20 | 810 | 975 |
GSM S3/3/3 + LTE 3x10MHz, 1 carrier | GSM：20 LTE：20 | 890 | 1150 |
表2-4 DBS3900功耗(Ver.D) (-48V)（配置RRU3936，1900MHz）
制式 | 配置 | 每载波输出功率（W） | 典型功耗（W） | 最大功耗（W） |
GSM | S2/2/2 | 20 | 590 | 695 |
S4/4/4 | 20 | 725 | 1020 |
UMTS | 3x1 | 20 | 500 | 565 |
3x2 | 20 | 600 | 740 |
LTE | 3x10MHz, 1 carrier | 20 | 505 | 565 |
GSM+UMTS | GSM S2/2/2 + UMTS 3x1 | GSM: 20 UMTS: 20 | 775 | 940 |
GSM S3/3/3 + UMTS 3x1 | GSM: 20 UMTS: 20 | 850 | 1110 |
GSM+LTE | GSM S2/2/2 + LTE 3x10MHz, 1 carrier | GSM：20 LTE：20 | 795 | 960 |
GSM S3/3/3 + LTE 3x10MHz, 1 carrier | GSM：20 LTE：20 | 870 | 1130 |
UMTS+LTE | UMTS 3x2 + LTE 3x10MHz, 1 carrier | UMTS：20 LTE：20 | 790 | 990 |
2.6 电源
表2-1 电源
项目 | 指标 |
输入电源 | -48V DC，电压范围：-36V DC～-57V DC
RRU3936可通过外置AC/DC电源模块或OPM15M支持交流应用场景，详细信息请参见《AC/DC电源模块 用户指南》和《OPM15M 用户指南》。 |
2.7 整机规格
RRU3936默认配置为不含外壳。
表2-1 整机规格
项目 | 指标 |
尺寸（高×宽×深） | 400mm × 300mm × 100mm（不含外壳） |
重量 | 14 kg（不含外壳） |
1.1 CPRI接口能力
表1-1 CPRI接口能力
项目 | 指标 |
CPRI接口数量 | 2个 |
CPRI接口速率 | 1.25Gbit/s或者2.5Gbit/s |
支持的CPRI组网方式 | 星型、链型、双星形 |
级联能力 | CPRI MUX： l GU：6级 l GL：4级 l UL：4级 |
与BBU之间的拉远能力 | l GU（双星形/CPRI MUX）：40km l GL/UL（双星形/CPRI MUX）：根据LTE的基带处理板类型的不同，拉远能力如下 § LBBPd1/UBBPd3：20km § LBBPd2/UBBPd4：40km § LBBPd3/UBBPd5/UBBPd6： - LTE小区数 ≤ 3：40km - LTE小区数 > 3：20km |
2.8 环境指标
根据RRU安装场景、业务负载、载波配置的不同，当RRU工作在最高宣称工作温度10℃范围内时，会存在输出功率暂时降低的情况。
表2-1 环境指标
项目 | 指标 |
工作温度 | -40°C～+50°C （有太阳辐射） -40°C～+55°C （无太阳辐射） |
相对湿度 | 5% RH～100% RH |
绝对湿度 | 1 g/m³～30 g/m³ |
气压 | 70 kPa～106 kPa |
运行环境 | 遵循标准： l 3GPP TS 45.005 l 3GPP TS 25.141 l 3GPP TS 36.141 l 3GPP TS 37.141 l ETSI EN 300019-1-4 V2.1.2 (2003-04) Class 4.1: "Non-weather protected locations." |
防震保护 | NEBS GR63 zone4 |
保护级别 | IP65 |
3 缩略语表
表3-1 缩略语清单
英文缩写 | 英文全称 |
3GPP | 3rd Generation Partnership Project |
BBU | Baseband Unit |
BER | Bit Error Ratio |
CPRI | Common Public Radio Interface |
DTX | Discontinuous Transmission |
MSR | Multi-Standard Radio |
RRU | Remote Radio Unit |
